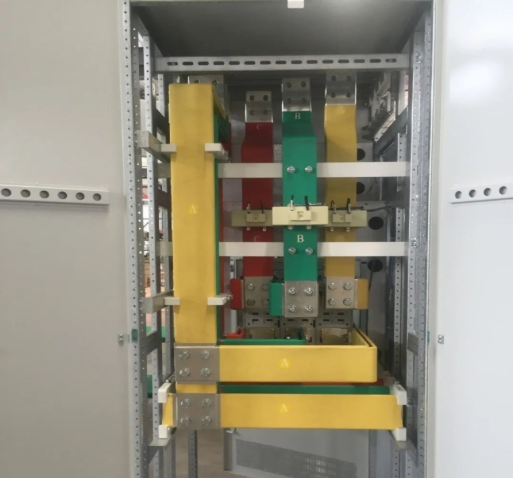

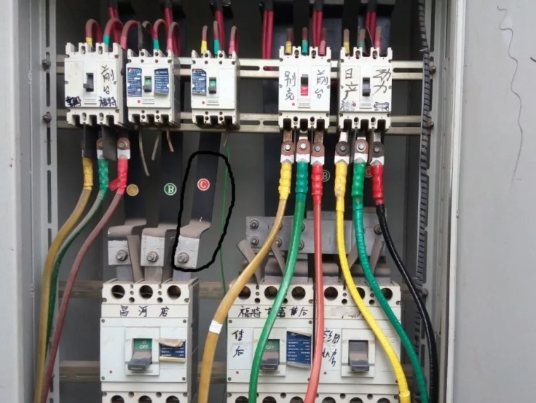

铜排在电气设备，特别是道成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或回涂有相色漆，U相铜排涂有黄色，V相铜排涂有绿色，W相铜排涂有红色，PE母线铜排涂有黄绿相间双色答。
01 铜排的载流量计算
首先大家要明白铜排在柜内的安装方式分两种形式，平放和竖放，竖放的载流量略大于平放，所以配电柜主母排大都是竖放形式。还有铜排，铜线的载流量也会随环境温度变化而变化，在这里我们最多的是采用环境温度为35摄氏。不同环境温度下，查表得出的载流量需乘以不同环境温度下的校正系数，就得出不同环境温度下的载流量，温度越高，载流量越低。
根据经验，总结如下：
单条铜母排载流量= 宽度(mm) X 厚度系数；
双母排载流量=宽度(mm) * 厚度系数 * 1.5(经验系数)；
铜排和铝排也可以按平方数来,通常铜按5-8A/平方,铝按3-5A/平方。

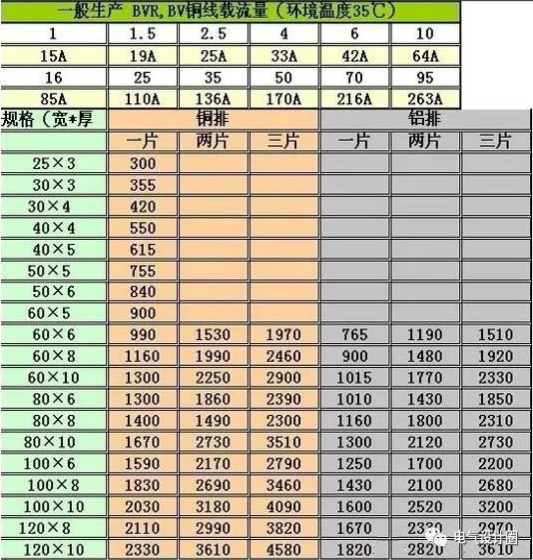

常用铜排的载流量计算方法：
40℃时铜排载流量=排宽*厚度系数（厚度+8）；
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12]。
双层铜排[40℃]=（1.56-1.58）*单层铜排[40℃]（根据截面大小定）；
3层铜排[40℃]=2*单层铜排；
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)。
例如，求TMY100*10载流量为：
单层：100*18８=1800(A)[查手册为1860A]；
双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；
三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

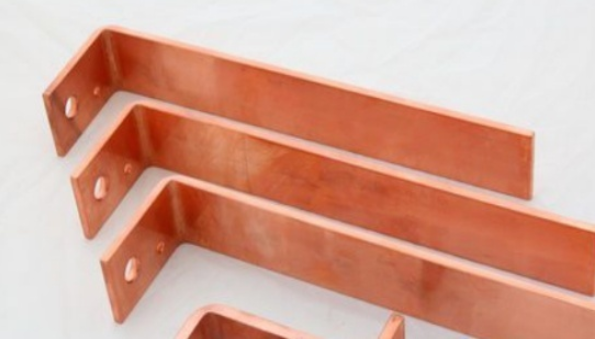

02 铜排折弯的计算方法

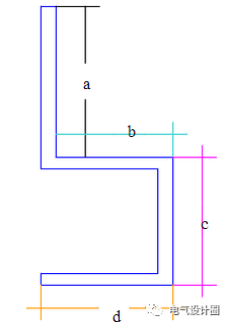

（1）平弯（直角弯）外算法
上图其料长：
总长= a+（料厚）+b+（料厚）+c+d -系数*直角弯的个数
注：加料长时全按外加

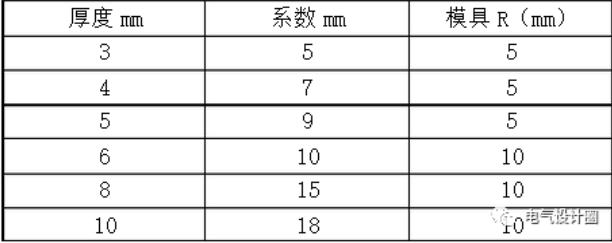

系数基本如下：

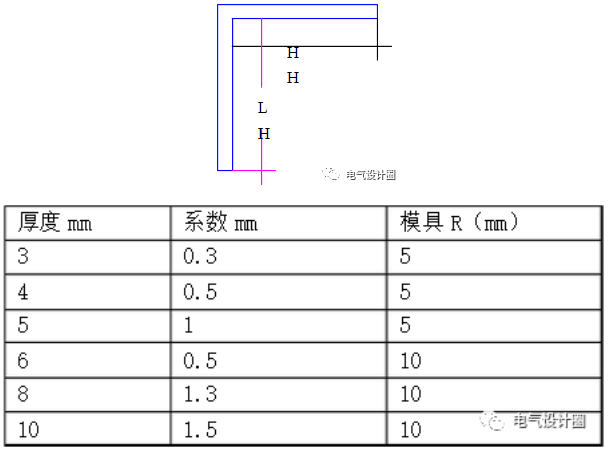

（2）平弯（直角弯）内算法
（3）举例
料厚为3mm时 总长= L+0.3+H+0.3
料厚为10mm时 总长= L+1.5+H+1.5
注：每个角加两次

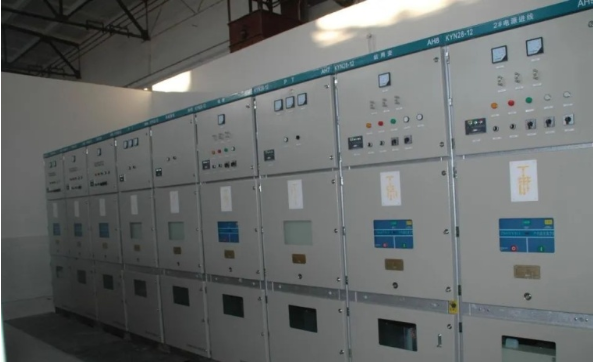

03 高压柜中的铜排选择
高压柜的铜排截面选择需要符合两个要求：
（1）满足额定电流
（2）满足短时耐受电流
第一条可通过负载容量计算得知，那么第二条就需要记下 GB3906[附录D]中公式：S=I/a(t/△) 式中：I--额定短时耐受电流；a材质系数，铜为13，铝为8.5；t--额定短路持续时间；△温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
则：
25KA/4S系统铜母线最小截面积S=（25/13）*4/215=260 mm2；
31.5KA/4S系统铜母线最小截面积S=（31.5/13）*4/215=330 mm2；
40KA/4S系统铜母线最小截面积S=（40/13）*4/215=420 mm2；
63KA/4S系统铜母线最小截面积S=（63/13）*4/215=660 mm2；
80KA/4S系统铜母线最小截面积S=（80/13）*4/215=840 mm2；
以上两个条件核算出来的铜排截面需以最大值选取。
例如，某个回路中设计院给出的电流参数为：
额定电流630A、短时耐受电流为31.5KA，
那么核算额定电流630A应采用TMY-40*6、核算短时耐受电流为31.5KA应采用TMY-60*6（通过上表查的31.5KA/4S铜母线最小截面积为330 mm2 ），TMY-60*6截面为360 mm2 大于上述表中最小截面积330 mm2。
按照两个条件中的最大值选择得出：
额定电流630A、短时耐受电流为31.5KA的母线应选择TMY-60*6。
