制冷设备轴承选择要点,建议收藏!

对高速应用场合通常使用球轴承,承受重的径向载荷时,则选用滚子轴承。

1.轴承所占机械的空间和位置

在机械设计中,一般先确定轴的尺寸,然后,根据轴的尺寸选择滚动轴承。通常是小轴选用球轴承,大轴选用滚子轴承。但是,当轴承在机器的直径方向受到限制时,则选用滚针轴承、特轻和超轻系列的球或滚子轴承;当轴承在机器的轴向位置受到限制时,可选用窄的或特窄系列的球或滚子轴承。

2.轴承所受载荷的大小、方向和性质

载荷是选用轴承的最主要因素。滚子轴承用于承受较重的载荷,球轴承用于承受较轻的或中等载荷,渗碳钢制造或贝氏体淬火的轴承,可承受冲击与振动载荷。

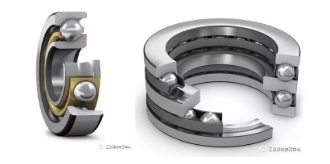

在载荷的作用方向方面,承受纯径向载荷时,可选用深沟球轴承、圆柱滚子轴承或滚针轴承。承受较小的纯轴向载荷时,可选用推力球轴承;承受较大的纯轴向载荷时,可选用推力滚子轴承。当轴承承受径向和轴向联合载荷时,一般选用角接触球轴承或圆锥滚子轴承。

3.轴承的调心性能

当轴的中心线与轴承座中心线不同,有角度误差,或因轴的两支承间距较大而轴的刚性较小,容易受力弯曲或倾斜时,可选用具有良好调心性能的调心球或调心滚子轴承,以及外球轴承。此类轴承在轴稍微倾斜或弯曲情况下,能保持正常工作。

轴承调心性能的好坏,与其允许的不同轴度有关,不同轴度值愈大,调心性能愈好。

4.轴承的刚性

轴承的刚性,是指轴承产生单位变形所需力之大小。滚动轴承的弹性变形很小,在大多数机械中可以不必考虑,但在某些机械中,如机床主轴,轴承刚性则是一个重要因素,一般应选用圆柱和圆锥滚子轴承。因为这两类轴承在承受载荷时,其滚动体与滚道属于点接触,刚性较差。

另外,各类轴承还可以通过预紧,达到增大支承刚性的目的。如角接触球轴承和圆锥滚子轴承,为防止轴的振动,增加支承刚性,往往在安装时预先施加一定的轴向力,使其相互压紧。这里特别指出:预紧量不可过大。过大时,将使轴承摩擦增大,温升增高,影响轴承使用寿命。

5.轴承的转速

每一个轴承型号都有其自身的极限转速,它是由诸如尺寸、类型及结构等物理特性所决定的,极限转速是指轴承的最高工作转速(通常用r/min),超过这一极限会导致轴承温度升高,润滑剂干枯,甚至使轴承卡死。使用场合所要求的速度范围有助于决定采用什么类型的轴承。大多数轴承制造厂家的产品目录都提供其产品的极限转速值,实践证明,在低于极限转速90%的状态下工作是比较好的。

一般来说在较高转速的工作场合下,宜选用深沟球轴承、角接触轴承、圆柱滚子轴承;在较低转速工作场合下,可选用圆锥滚子轴承。圆锥滚子轴承的极限转速,一般约为深沟球轴承的65%,圆柱滚子轴承的70%,角接触球轴承的60%。推力球轴承的极限转速低,只能用于较低转速的场合。

6.便于轴承的安装和拆卸

选用轴承类型时,对轴承安装拆卸是否方便,亦必须考虑周全,特别是对大型和特大型轴承的安装和拆卸尤为重要。一般的外圈可分离的角接触球轴承、圆锥滚子轴承、圆柱滚子轴承和滚针轴承,安装拆卸比较方便,它们的内圈和外圈可分别装于轴上或壳体孔内。此外,内径带圆锥孔的,带紧定套的调心滚子轴承、双列圆柱滚子轴承和调心球轴承,也比较容易安装拆卸。
