1、施工场地状况：包括施工入口、施工围挡、与场外道路的衔接；建筑总平面上已建和拟建的地上和地下的一切建（构）筑物及其它设施的位置、轮廓尺寸、层数等。
2、生产及生活性临时设施、材料及构件堆场的位置和面积。
3、大型施工机械及垂直运输设施的位置，临时水电管网、排水排污设施和临时施工道路的布置等。
4、施工现场的安全、消防、保卫和环境保护设施。
5、相邻的地上、地下既有建（构）筑物及相关环境。
大型工程的现场平面布置图一般按地基基础、主体结构、装修和机电设备安装三个阶段分别绘制。
建筑施工现场布置原则
（1）在保证施工顺利进行的前提下，现场布置力求紧凑，以节约土地；市区施工时，临时性占道应获得批准。
（2）临建设施的布置时，不占用拟建工程的位置，避免不必要的搬迁。
（3）各阶段的施工布置尽量能统一，不产生多次拆、搭或易地重建。各种材料、半成品、构件应按进度计划分期分批进场，尽量布置在使用点附近，或随运随吊。最大限度缩短工地内部运距,减少场内二次搬运。
（4）临时设施的布置应有利生产、方便生活。
（5）充分利用原有或拟建房屋、道路，尽量减少临时设施的数量，降低临时设施费用。临时建筑采用活动房。场内的交通布置尽量合理，避免土建、安装与其他各工种间的相互干扰。
（6） 符合劳动保护、技术安全、防火要求。了解更多请关注微信公众号：施工管理技术

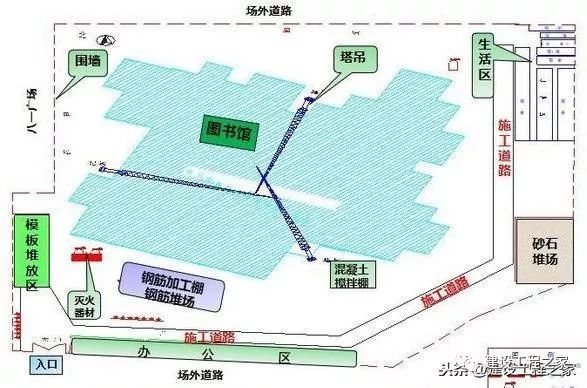

平面布置图布置的步骤

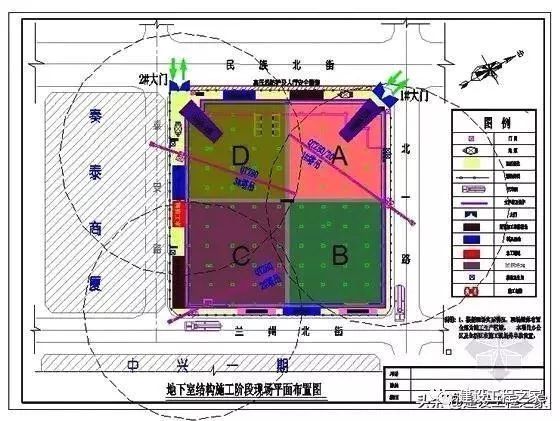

施工现场平面布置图一般需分施工阶段来编制。如基础阶段施工现场平面布置图、主体阶段结构施工现场平面布置图、装修阶段工程施工现场平面布置图等。
决定起重机械位置
布置搅拌站、仓库、材料和构件堆场
布置运输道路
布置生活性临时设施
布置水电管网
1、现场临时供电线路
利用甲方施工现场提供的电源，架设专用配电箱，采用集中管理。从专用配电箱分为两路接出，一路作为生活用电，一路作为现场施工用电。现场施工用电线路采用三相五线制，架空 5 m进入施工现场，每隔 50 m设置一个分配箱。现场另设柴油发电机组一台，并连接好备用线路，遇停电时马上切换备用电路，使用发电机供电，以保证工程施工进度。
2、现场临时供水管路
现场水源从业主指定水源管网接出，现场消防水管用DN100，施工用水按工程用水高峰计算，包括施工用水、施工机械用水、生活用水等，按类似工程经验估算：施工给水干管采用DN100镀锌铁管，支管采用DN75镀锌铁管，分支管采用DN25镀锌铁管；上楼消防管采用DN50镀锌铁管；生活给水干管采用DN75镀锌铁管，支管采用DN50镀锌铁管，分支管采用DN25镀锌铁管。生活用水临时水管埋设在地面以下，不易损坏又不防碍交通，布置时考虑与场地平整统一规划，埋设深度考虑防止汽车及其他机械在上面行走时压坏。
3、办公区
所有办公用房将选用彩板活动房（轻钢骨架、彩钢板围护），地面铺贴地面砖。办公区设置项目经理办公室、项目部办公室、项目电脑室、医务室以及提供建设单位驻现场代表和监理单位办公室。办公室安装空调，统一配备桌椅，项目电脑室配备电脑、传真机等必备的办公器材。
4、生产设施平面布置
各种加工厂布置，应以方便使用、安全防火、运输费用最少、不影响建筑安装工程施工的正常进行为原则。一般应将加工厂集中布置在同一个地区，且多处于工地边缘。各种加工厂应与相应的仓库或材料堆场布置在同一地区。
（1）混凝土搅拌站
根据工程的具体情况可采用集中、分散或集中与分散相结合的三种布置方式。当现浇混凝土量大时，宜在工地设置混凝土搅拌站；当运输条件好时，以采用集中搅拌或选用商品混凝土最有利；当运输条件较差时，以分散搅拌为宜。
（2）钢筋加工厂
区别不同情况，采用分散或集中布置。对于需进行冷加工、对焊、点焊的钢筋和大片钢筋网，宜设置中心加工厂，其位置应靠近预件构件加工厂；对于小型加工件，利用简单机具成型的钢筋加工，可在靠近使用地点的分散的钢筋加工棚里进行。
（3）木材加工厂
要视木材加工的工作量、加工性质和种类决定是集中设置还是分散设置几个临时加工栅。一般原木、锯材堆场布置在铁路专用线、公路或水路沿线附近；木材加工场亦应设置在这些地段附近；锯木、成材、细木加工和成品堆放，应按工艺流程布置。
（4）砂浆搅拌站
对于工业建筑工地，由于砂浆量小分散，可以分散设置在使用地点附近。
（5）金属结构、锻工、电焊和机修等车间
由于它们在生产上联系密切，应尽可能布置在一起。
5、垂直运输机械布置
垂直运输机械的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置以及道路、水、电线路的布置等。它是施工平面布置的核心内容，必须首先考虑。
（1）固定式垂直运输设备的布置
固定式垂直运输设备包括井架、门架、桅杆式起重机等，它们的布置主要根据其机械性能，建(构)筑物的平面形状和大小，施工段的划分情况，起重高度，材料和构件的重量，运输道路等情况而定。其目的是充分发挥起重机械的能力，做到使用安全、方便，便于组织流水施工，并使地面与楼面上的水平运输距离最短。固定式起重运输设备中卷扬机的位置与井架、门架等距离要适中，以使司机能够看到整个升降过程。井架、龙门架的数量要根据施工进度，垂直提升的构件和材料数量，台班的工作效率等因素确定，其服务范围一般为50～60m。井架应立在外脚手架之外，并有一定距离为宜，一般5～6m。
（2）自行杆式起重机的布置
布置自行杆式起重机时，要考虑其起重高度、构件的重量、回转半径、吊装方法、建（构）筑物的平面形状等。对于装饰工程一般只考虑固定式垂直运输设备最小起重臂长的影响，避免臂杆与已建结或构件相碰撞。自行杆式起重机的开行路线要尽量的短，尤其是对汽车式或轮胎式起重机，尽量使其停机一次能吊足够多的构件，避免反复打支腿影响吊装的速度。
（3）塔式起重机的布置
塔式起重机，既可以进行垂直运输也可进行现场的水平运输，它分为固定式、轨道式、内爬式、附着式四种。
布置塔式起重机的轨道时要结合建（构）筑物的平面形状和四周的场地条件综合考虑，要使建（构）筑物平面尽量处于塔臂的活动范围之内，避免出现死角，要使构件、成品及半成品、堆放位置及搅拌站前台尽量处于塔臂的活动范围之内，同时，做好轨道四周的排水工作。布置塔吊时还要注意安塔、拆塔是否有足够的场地，尤其是拆塔。同时还应注意塔基是否坚实可靠，双塔回转时是否有重合碰撞的可能等。
固定式塔式起重机不需铺设轨道，但其作业范围比有轨式塔式起重机小。附着式塔式起重机占地面积小，且起重高度大，可自升高，但对建（构）筑物作用有附着力。其塔基多为桩基或厚大体积的钢筋混凝土塔基，塔基的施工与结构基础施工尽量同步进行。内爬式塔式起重机布置在建（构）筑物内侧，且作用有效范围大，适用高层建（构）筑物的施工。两种机械的布置均应在满足起重高度和起重量的前提下进行，使拟建建（构）筑物在塔吊半径的回转范围之内。
