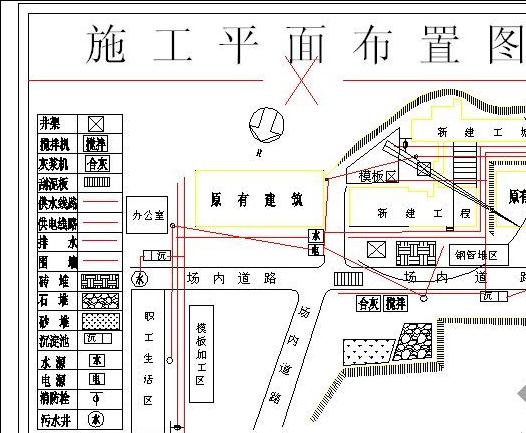

一、 绘制好施工现场总平面布置图的方法
（一）施工总平面图的绘制
1、施工总平面图的主要内容
（1）建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。
（2）测量放线标桩、地形等高线和取舍土地点。
（3）移动式起重机的开行路线及垂直运输设施的位置。
（4）材料、加工半成品、构件和机具的堆场。
（5）生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。
（6）现场试验室。
（7）必要的图例、比例尺、方向及风向标记。
2、设计步骤
（1）绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。
（2）确定起重机械的位置。起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。
塔吊的布置：
1）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。
2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向
布置。布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。
固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。
3）塔吊的服务半径。
4）起吊高度（安全高度）
5）起吊重量（最远距离、最重构件）
（3）确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。
1）加工棚：建筑物四周
2）仓库和堆场的布置。
根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。
3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。
（4）布置运输道路
1）尽可能利用原有道路；
2）满足消防要求、宽度不小于3.5m；
3）汽车单行道的最小宽度为3m。
（5）布置临时设施：
办公用房、工人宿舍、现场试验室、垃圾处理站等。
（6）临时水、电线路。
1）临时供水的布置。
供水管网布置；管径大小计算。
2）临时供电的布置。
用电量和导线等计算：变电器、配电箱布置、安全架空距离
（7）设置图例、说明、指北针等；打印、出图
3、设计依据
（1）规划图、总平面图、竖向布置图和地下设施布置图等。
（2）工程建筑总工期、分期建设情况与要求
（3）施工部署和主要单位工程施工方案
（4）工程施工总进度计划
（5）主要材料、构件和设备的供应计划及周转周期
（6）主要材料、构件和设备的供货与运输方式
（7）各类临时设施的类别、数量等
4、设计原则
在满足现场施工条件下、布置紧凑、便于管理尽可能减少施工用地
（1）在满足施工顺利进行条件下、尽可能减少临时设施、减少施工用的管线、尽可能利用施工现场附近的原有建筑物作为施工临时用房、并利用永久性道路施工使用。
（2）最大限度地减少场内运输、减少场内材料、构件的二次搬运；各种材料按计划分期、分批进场、充分利用场边；各种材料堆放的位置，根据使用时间的要求、尽量靠近使用地点，节约转运劳动力和减少材料多次转运中的损耗；
（3）临时设施的布置，应利于施工管理及工人生产和生活；办公用房
应靠近施工现场；福利设施应在生活区范围之内；
（4）施工平面布置要符合劳动保护、保密防火和环境保护的要求。施工现场的一切设施都要有利于生产，保证安全施工。要求场内道路畅通、机械设备的钢丝绳、电缆、缆绳等不妨碍交通、和必须通过道路时，应采取措施。有碍工人健康的设施及易燃设施应布置在下风方向，离生活区远一些。工地内应布置消防设备、出入口和设沉沙池和门卫。山区建设中还要考虑防洪泄洪等特殊要求。
施工组织设计创新：采用多媒体标书更好的阐述自己的施工布置、施工中重点、难点部位的应对措施，新材料、新工艺的应用、使自己的施工方案更加形象、具体。
二、施工现场平面布置图的布置原则有哪些
1、施工平面布置应严格控制在建筑红线之内。
2、平面布置要紧凑合理，尽量减少施工用地。
3、尽量利用原有建筑物或构筑物。
4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。
5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。
1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。
2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。
3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。
4）水泥库选择地势较高、排水方便靠近搅拌机的地方。
5）临时水电应就近铺设。
6、在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。
7、符合施工现场卫生及安全技术要求和防火规范。
8、现场布置有利于各子项目施工作业。
9、考虑施工场地状况及场地主要出入口交通状况。
10、结合拟采用的施工方案及施工顺序。
11、满足半成品、原材料、周转材料堆放及钢筋加工需要。
12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。
三、竖向规划布置图与总平面规划布置图有什么不同
（一）总平面布置图
亦称总体布置图，按一般规定比例绘制，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。图上有指北针，有的 还有风玫瑰图。
建筑总片面图 是表明新建房屋所在基础有关范围内的总体布置，他反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。
建筑总平面图是表明新建房屋所在基础有关范围内的总体布置，他反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。是房屋及其他设施施工的定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
从建筑总平面图中应包括以下内容：
（1）该建筑场地所处的位置与大小。
（2）新建房屋在场地内的位置以及与其邻近建筑物的距离。
（3）新建房屋的方位用指北针表明，有时用风向频率玫瑰图表示常年风向频率与方位。
（4）新建房屋首层室内地面与室外地坪及道路的绝对标高。
（5）场地内的道路布置与绿化安排。
（6）扩展房屋的预留地。
规划图指对一个社区或类似范围内日后的发展所做的规划图，其中标明用于居住区、商业区、工业区、公共活动区或其他用途的土地的大小和位置。土地利用规划图常是确定具体区划的基础。
