一、施工平面布置图的分类
1、施工总平面图：侧重于划分施工现场用地区域、交通运输安排、各种施工资源和条件的组织安排，为现场各个单项工程和单位工程提供施工条件和服务。
2、单项（位）施工平面布置图：侧重于划分施工现场用地、安排现场运输道路、临时设施、施工机械、施工材料、堆场和加工厂的位置等，以便更好地为单项（位）工程施工服务。
二、施工平面布置图的设计依据和原则
1、设计依据：
（1）施工组织设计文件及原始资料；
（2）用地和建筑平面图；
（3）已有和拟建的地上地下管道布置资料；
（4）建筑区域的竖向设计资料和土力调配平衡图；
（5）各种材料、半成品、构件等的用量计划；
（6）建筑施工机械、模具、运输工具的型号和数量；
（7）现有房屋和可利用的设施状况；
（8）场地的自然环境；
（9）拟参与施工的市场主体数量及劳动量计划；
（10）安全与文明施工标准。
2、设计原则：
总原则：通过施工平面布置图设计能使工程现场布局合理、功效提高、成本降低，为保证质量、安全生产及文明施工生产创造条件。
具体考虑：
（1）减少场内二次搬运；
（2）有效利用土地面积；
（3）充分利用现有便利条件；
（4）合理划分施工区域；
（5）符合安全、消防、环境保护、卫生防疫、职业健康等要求。
三、施工平面布置图的设计内容和步骤

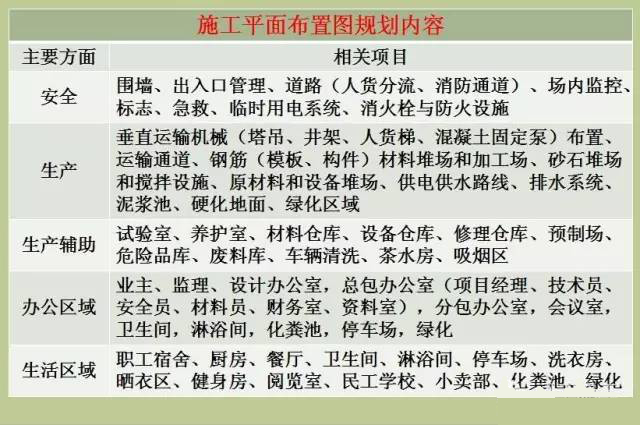

1、设计主要内容
（1）用地与建筑红线，场内外通道，场地出入口，现场临时供水、供电接入口位置；
（2）现场施工水准点和控制点；
（3）现有和拟建的建筑物、构筑物、安装管线；
（4）现场主要施工机械（垂直运输机械、加工机械）的位置；
（5）钢筋、模板、脚手架、五金件等材料和半成品的现场加工场、仓库和堆场。
（6）生产、生活用的临时设施，包括临时变压器、水泵、搅拌站、办公室、职工宿舍、卫生间（带淋浴）、厨房、供水供电线路、仓库和堆场的位置。
（7）消防和安保设施，消防道路和消火栓的位置，大门、围墙和门卫，现场视频监控系统等；
（8）平面图比例，采用的图例、方向、风向和主导风向标记。
2、设计步骤：
（1）施工总平面布置图：确定场外运输线路布置仓库和堆场布置内场临时道路布置行政和生活临时设施布置临时水电管网和其他动力设施。
（2）单位工程施工平面布置图：确定起重机械的位置确定搅拌站、加工棚和材料、构件堆场的位置布置运输道路布置临时设施布置临时水电管网。
四、施工平面布置图的影响因素
1、影响设施规模的因素：
（1）法令要求、合同要求；
（2）公司政策与项目地位；
（3）过去的经验；
（4）劳动力多少与分包商数量；
（5）工程位置、施工阶段。
2、影响设施位置的因素
（1）公司政策；
（2）过去的经验；
（3）现场大小；
（4）现场大小及拥挤程度；
（5）有关设施的位置；
（6）最短运送时间；
（7）施工阶段。
五、施工现场道路布置
1、道路布置需要考虑物料运输和消防车辆通道；
2、与外脚手架保持安全距离，防止物体打击；
3、道路布置应靠近砂石、钢筋堆场；
4、道路面层需硬化，与硬化地坪相连的，需设置排水；
5、道路宽度一般不小于4m，厚度为15~20cm；
6、穿越道路的临时用水、用电管线需预埋；
7、在现场出入口处的道路上应设置泥浆冲洗和排水设施；
8、靠近基坑的现场道路应待基坑土方回填后施工。
六、施工现场起重机械布置
1、塔式起重机
（1）根据建筑物类型、高度选择塔吊类型：
a、轨道式塔吊：多层拼装式建筑
b、附着式塔吊：多层和高层建筑
c、爬升式塔吊：超高层建筑
（2）根据建筑物的平面形状选择塔吊数量、型号：
a、塔吊一般布置在建筑物长边方向，尽量减少塔吊数量；
b、多台塔吊尽量能够共用钢筋、模板、砌块等堆场；
c、根据建筑物的宽度和塔吊与建筑物外立面的安全距离，选择塔吊型号。
d、塔吊的回转半径应覆盖全部建筑物。
（3）附着式塔式起重机施工方案
a、选择起重机类型；
b、计算塔吊基础桩和基础（尺寸、砼强度、配筋）、地脚螺栓的数量、规格；
c、计算塔吊底座要求；
d、计算附墙件的道数、连接方式、截面要求；
e、设计避雷接地装置。
2、固定式垂直运输机械（人货梯、井架），主要运输砌体、砂浆、装饰材料。
布置时应考虑：
（1）应布置在施工段分界线附近，或高低分界线较高部位侧；
（2）井架、人货梯以布置在窗口处为好，减少砌体修补工作；
（3）服务范围一般为50~60m，根据运输材料数量调整；
（4）井架卷扬机位置应确保操作人员能看清整个升降过程；
（5）井架内侧一般位于脚手架外，中间铺设连接廊道；
（6）人货梯采用附墙件固定，井架采用缆风绳固定；
（7）人货梯与井架底部都应低于地面；
（8）人货梯与井架基础都不需打桩，需浇筑钢筋混凝土基础；
（9）人货梯与井架操作人员都需特种作业证书，后者较松。
七、施工现场生产设施和仓库的布置
1、加工设施布置
（1）与垂直运输机械的关系：材料堆场加工设施半成品堆场垂直运输机械；
（2）加工设施最主要考虑钢筋加工棚、砂浆搅拌机；
（3）加工棚宽度5m左右，长度15m左右；
（4）加工设施中间或不影响加工过程一侧设置配电箱；
（5）加工设施处地面需要硬化；
（6）加工设施上方应设置双层防护棚；
（7）加工棚不设置围护。
2、仓库和堆场布置
（1）仓库布置：水泥仓库地势较高、靠近搅拌机；大宗材料仓库应靠近加工场地；油料仓库、乙炔仓库应封闭，且保证与办公、生活用房的安全距离。
（2）材料堆场：用量大、使用时间长、供应与运输方便的材料，分批进场，尽量减少堆放面积；钢筋、钢管、砌块应靠近垂直运输机械；模板等密度较少材料应堆放在塔吊回转半径范围内。
（3）构件堆场：在场地允许时，构件拼装或堆放应在安装位置的下方，便于起重设备吊装；采用井架运输的，尽可能靠近井架布置；小型构件堆放在塔吊的回转半径范围内。
八、施工现场水、电布置
1、临时用水：生产用水、生活用水和消防用水。
2、临时用水组织：计算用水量、选择供水水源、选择临时供水系统的配置方案、设计临时供水管网和设计供水构筑物和机械设备。
3、供水要求：
（1）力求管网总长度最短；
（2）常用用水总管管径为100mm；
（3）消火栓间距不大于120m，高层建筑每层设消火栓口，并配备消防水带、水枪；
（4）排水管道需考虑排水坡度。
4、供水系统配置：管网布置形式有环状、枝状、混合式。
5、临时供电布置
临时供电组织：用电量计算、电源选择、变压器确定、供电线路布置、导线截面计算。
用电线路：10Kv输电线路变压器总配电箱分配电箱开关箱插头机械运转
（1）基本要求
a、采用三级配电系统，采用TN-S接零保护系统，采用三级漏电保护系统；
b、变压器一般设置在围墙外侧，总配箱一般设置在靠近变压器的围墙内侧，分配箱有多个，一般设在主要用电设备（塔吊、人货梯、井架、钢筋加工场，办公与生活用房）；
c、线路敷设采用架空或埋地，一般采用后者；
d、供电线路与建筑物、塔吊需保持安全距离。
（2）配电线路的安排
分为环状、枝状及混合式三种，一般采用枝状。导线选择一般根据计算的电流强度选择。
九、施工现场生活和办公临时设施
1、生活区与办公区分离；
2、与作业区和架空高压线保持安全距离；
3、场地安全可靠，地面高于施工场地，排水通畅；
4、面积与工程规模、分包、施工进度有关；
5、搭设标准需满足相关的部门规章要求；
6、食堂、厕所标准应满足卫生部门要求。
十、施工现场大门、围挡及标牌布置
1、大门：金属门或电动门；
2、围挡：采用硬质材料围护，市区高度不低于2.5m，郊区不低于1.8m；
3、标牌：
（1）五牌：施工标志牌、安全纪律牌、防火须知牌、安全无重大事故记时牌、安全生产文明施工牌
（2）两图：施工平面布置图、项目经理部组织结构及主要管理人员名单图
4、场地绿化：在工地入口内外和办公区种植绿化。

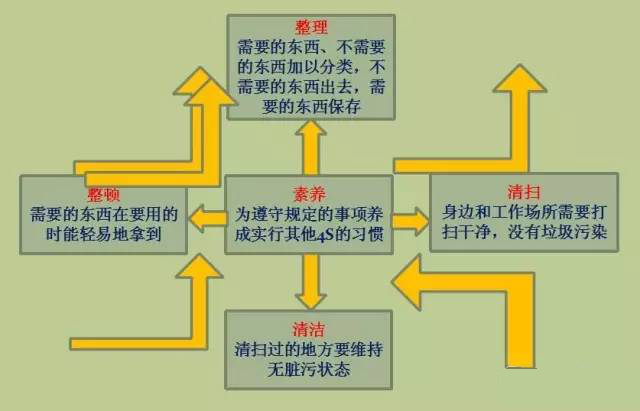

施工现场5S管理

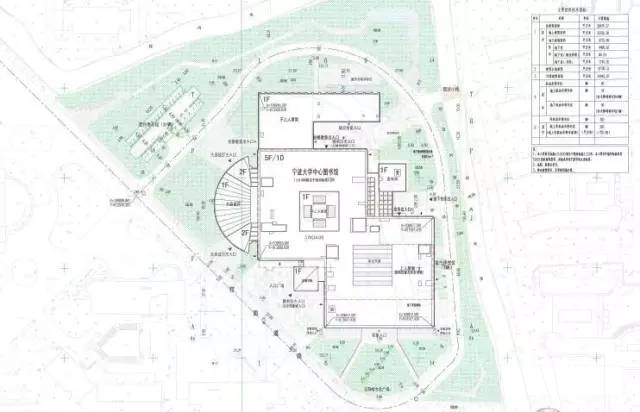

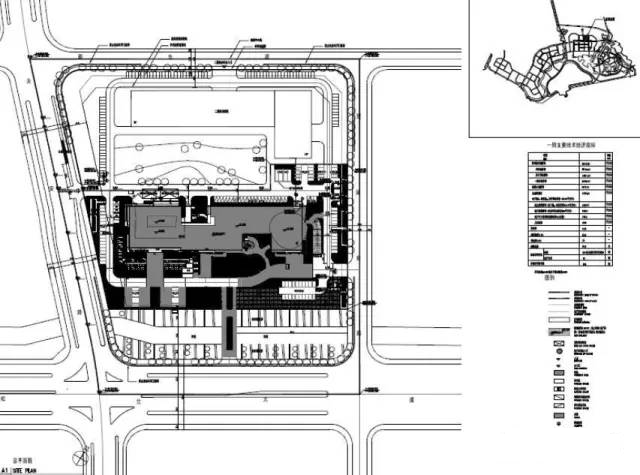

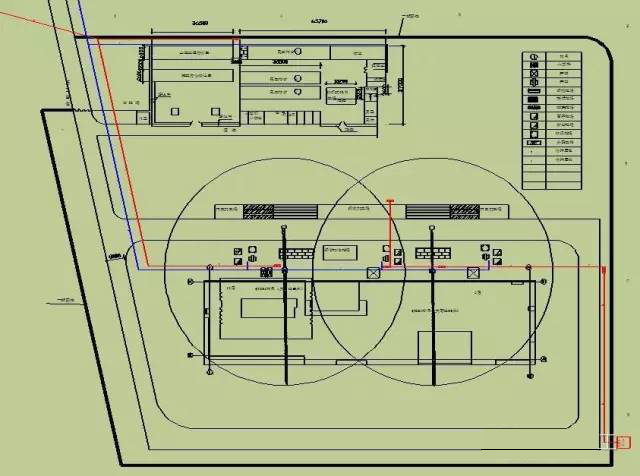

十一、施工现场平面布置案例
