储油罐工程施工网络计划图
一、双代号网络图的基本概念
1.工作
工作（或称工序、活动、施工过程、施工项目等）是网络图的基本组成部分。
在双代号网络图中，工作由箭线表示。箭线的箭尾表示该工作的开始，箭线的箭头表示该工作的结束。箭线的长度不反映该工作所占用的时间长短。箭头的方向表示工作的前进方向。
箭线宜画成水平直线，也可画成折线或斜线。
2.节点（事件）
在双代号网络图中，节点表示某项工作开始或结束的瞬间。它既不消耗时间也不占用资源。
节点一般用圆圈或其它形状的封闭图形表示，圆圈中编上整数号码。节点的编号，一般应满足箭尾号码要小于箭头号码。
网络图的第一个节点称为起点节点，它表示一项计划（或工程）的开始；最后一个节点称为终点节点，它表示一项计划（或工程）的结束；其它节点都称为中间节点，既是前面工作的完成点，又是后面工作的开始点。
3.线路
线路是指网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后达到终点节点的通路。

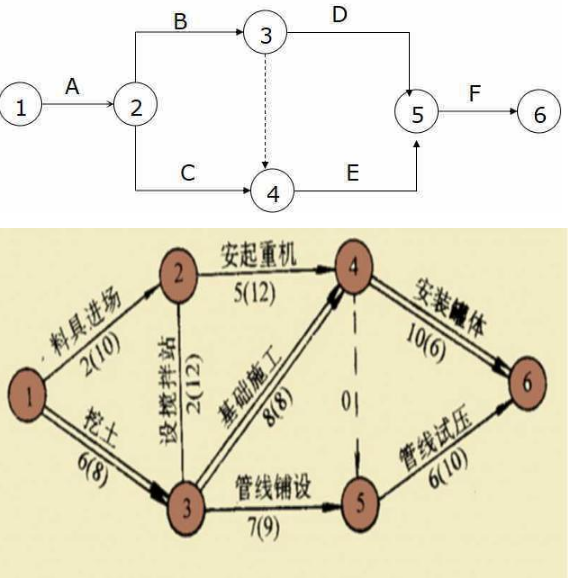

从下图可以看出，该网络图有３条线路，即：
12356
123456
12456
通常把各线路中总的工作持续时间最长的线路称为关键线路。
位于关键线路上的工作称为关键工作。
关键线路以外的线路称为非关键线路。
在网络图中，关键线路要用双箭线或粗箭线表示，且至少有一条关键线路。
关键线路控制着工程的进度，决定着工程的工期。
关键线路并不是一成不变的。在一定条件下，关键线路和非关键线路可以相互转化。
4.虚工作
虚工作是一项虚拟的工作，既不占用时间也不耗用资源，仅仅表示工作之间的逻辑关系。
在网络图中，虚工作用虚箭线表示。
①A、B、C、D四项工作， A、B都结束后， C、D同时开始；
②A、B、C、D四项工作， D必须在A、B都结束后开始， C只需在A结束后开始。
5.紧前工作、紧后工作

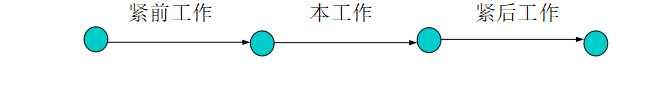

紧排在本工作之前的工作为本工作的紧前工作，紧排在本工作之后的工作称为本工作的紧后工作。本工作与本工作的紧前工作（或紧后工作）之间可以出现虚工作。
二、双代号网络图的绘制
1.绘图规则
（1）不允许出现代号相同的箭线：

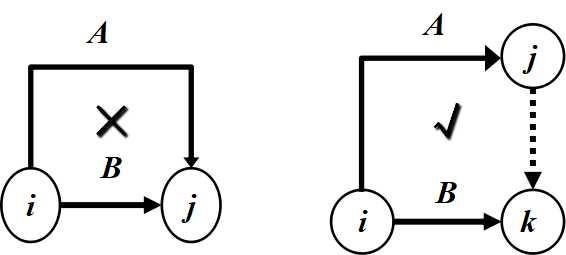

一项工作应只有唯一的一条箭线和相应的一对节点编号，箭尾的节点编号应小于箭头的节点编号。
（2） 双代号网络图中不允许出现一个以上的起始节点或终点节点。
（3）在网络图中严禁出现循环回路。右图中工作C、D、E 形成了闭合回路，则这个网络图肯定是错误的。

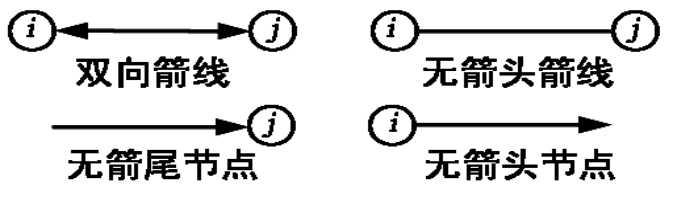

（4）双代号网络图中，严禁出现双向箭线、无箭头箭线和没有箭头（或箭尾）节点的箭线。
(5)网络图中节点编号顺序应从小到大,可不连续(非连续编号可利于以后的修改)，但严禁重复。

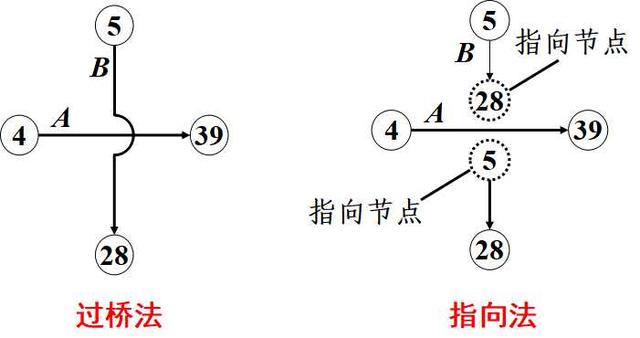

(6)绘制网络图时，宜避免箭线交叉。当箭线交叉不可避免时，应采用正确的表示方法(过桥法、指向法)。

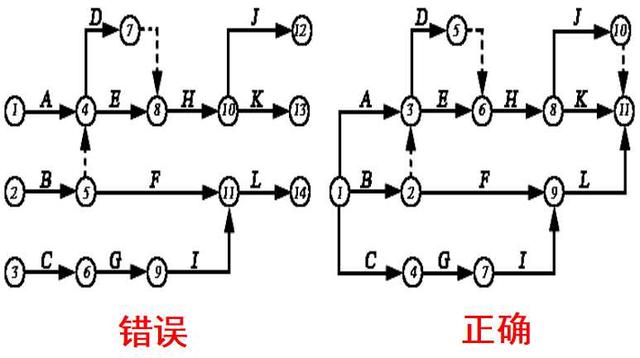

(7)正确表达已定的逻辑关系

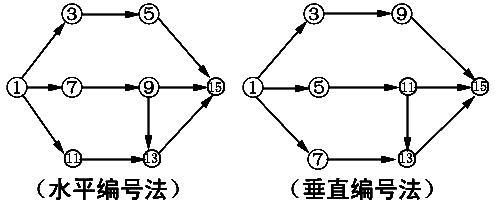

2.网络图的节点编号
①起点节点先编号，所编节点号为本图中的最小号码；
②终点节点后编号，所编节点号为本图中的最大号码；
③中间节点在它的内向箭线的箭尾节点都已编号后，再编号；
④节点编号次序可以跳跃，但不能重号。
3.网络图的逻辑性
网络图的逻辑性主要体现在各工作之间的逻辑关系上。工作之间的逻辑关系包括工艺关系和组织关系。
工艺关系是指生产工艺上客观存在的先后顺序。
组织关系是指在不违反工艺关系的前提下，人为安排的工作的先后顺序。
这些顺序可以根据具体情况，按安全、经济、高效的原则统筹安排。
（1）网络图的排列方法
1）按流水段排列（横向流水）
在网络图中，把同一施工段上的有关工序排列在同一条水平线上的方法。
2）按工种排列（纵向流水）
在网络图中，把同一工种的工作排列在同一条水平线上的方法。
如某工程有三个施工过程，即支模、绑扎钢筋和浇注混凝土，划分为Ⅰ、Ⅱ2个施工段，分别按横向、纵向流水排列网络图如下所示。
（2）网络图的逻辑性

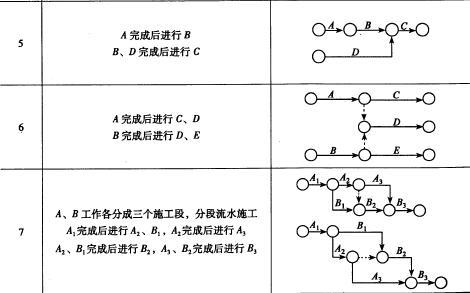

要建立网络图，必须了解工作之间的相互约束关系，建立必要的约束，减少不必要的约束。若划分为3个施工段
4.网络图的绘制
绘制网络图时，首先应根据已知的逻辑关系，确定出其紧后工作或紧前工作，然后再根据所确定的逻辑关系，自左向右地绘出网络图。
