1 网络图的组成

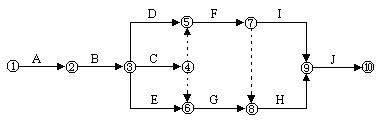

双代号网络图由工作、节点、线路三个基本要素组成。

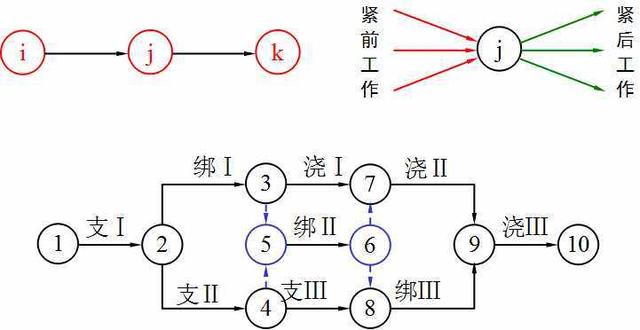

1）工作（也称为过程、活动、工序）----消耗时间及资源的项目
用一根箭线和两个圈圈来表示，名称上面，持续时间下面，箭线箭尾节点表示工作开始，箭头节点表示工作结束。圈圈中两个号码代表这项工作的名称，所以称之为双代号。（注：非时标网络图中，箭线长度不表示时间段长度）。
工作可以分为三种：需要消耗时间和资源、只消耗时间不消耗资源、不需要时间和资源（只是表达相邻前后工作的逻辑关系虚工作）。
2）节点（也称结点、事件）
表示工作开始和结束的瞬间，承上启下的作用，不需要时间或资源.
3）线路
网络图中从起点节点开始，沿箭线方向连续通过一系列箭线和节点，最后到达终点节点的通路称为线路。
每条线路都有自己确定的完成时间，等于该线路上各项工作持续时间总和，也称为这条线路上所有工作的计划工期。
工期最长的称为关键线路（或主要矛盾线）。用粗箭线或双箭线连接。
关键线路特征:
1)关键线路的线路时间，代表整个网络计划总工期；
2)关键线路上的工作称为关键工作，没有时间储备；
3)在同一网络图中，至少有一条关键线路；
4)关键线路可以相互转变。
非关键线路特征：计划工期、可以有关键工作、非关键工作有时间储备、也不是一成不变的。
2 网络图绘制基本原则及注意问题
网络图必须正确的表达整个工程的施工工艺流程和各种工作开展的先后顺序及他们之间的相互制约、相互依存的约束关系。
1）绘制基本原则.

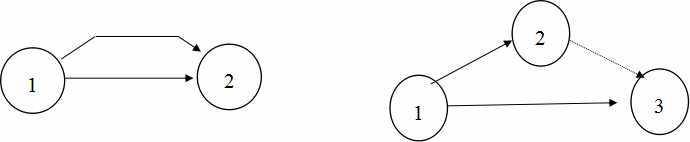

工作或节点的字母代号或数字编号，同一网络图中不允许重复出现。
同一个网络图中，只允许一个起节点和一个终点节点，不允许出现没有紧前工作的尾部节点或没有紧后工作的尽头节点。

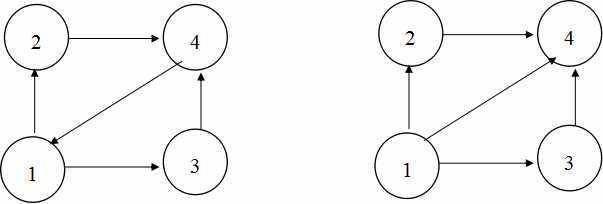

不允许出现封闭循环回路。

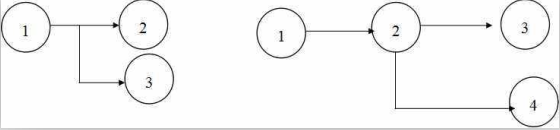

工作箭线方向必须和主方向相应的走向，或选择与主要方向垂直的走向。
代表工作的箭线，其首尾必须都有节点，即网络中不允许出现没有开始节点的工作或没有完成节点的工作。
绘制网络图时，应尽量避免箭线的交叉。不能避免时，过桥法、指向法
网络图应尽量减去不必要的虚工作。
2）绘制注意问题

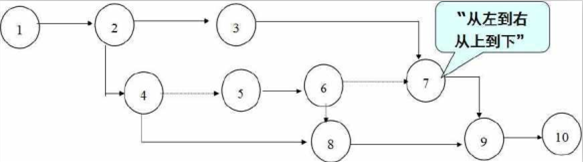

网络图布局要条理清楚，重点突出。

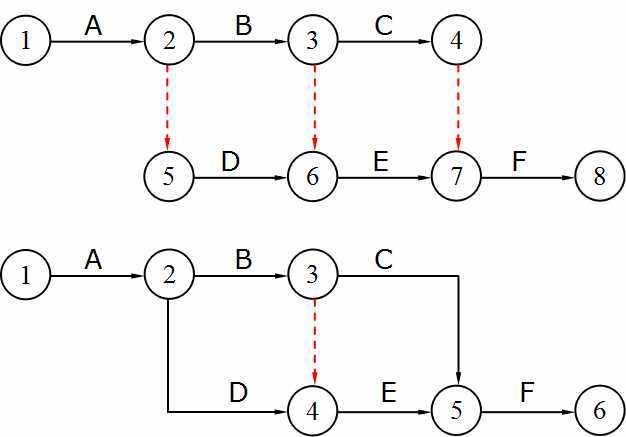

网络图中的断路法。符合施工顺序关系、符合流水作业要求、符合网络逻辑连接关系。
横向断路法：横向用虚箭线切断无逻辑关系的工作
纵向断路法：纵向用虚箭线切断无逻辑关系的工作
3）网络图的排列方法
按施工段排列法、按工种排列法
找规律、总结网络图如砌砖：上下缝缝要错开；内部竖线用虚线；内部横线实虚实虚交错排

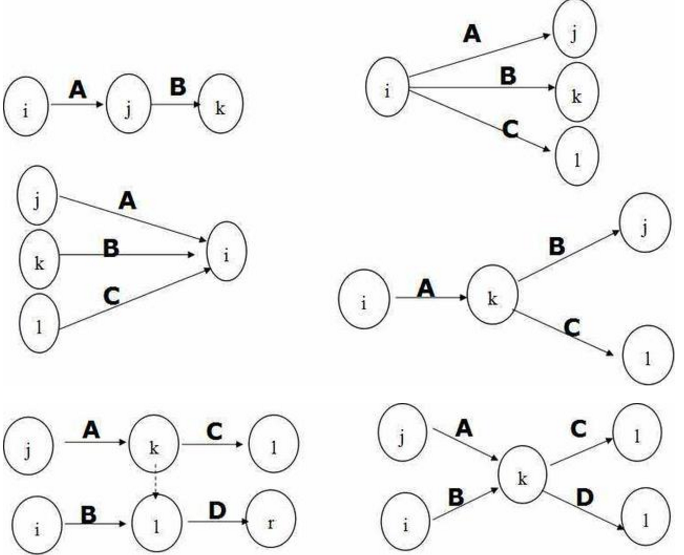

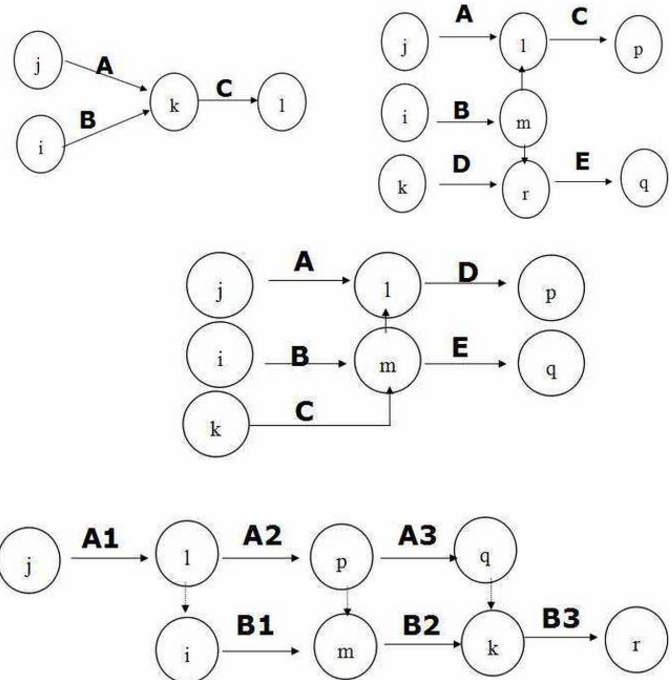

根据紧前工作画出网络图
①根据紧前工作写出紧后工作；
②根据紧后工作画出每个小节的网络分图；
③相邻网络图进行归纳，合并成每一部分网络图；
④对部分网络图进行总体调整修改成正式网络图。
