建筑施工中的“施工缝”

由于施工技术或施工组织的原因,不能连续将结构整体浇筑完成,按计划中断施工,因后浇注混凝土超过初凝时间,而与先浇注的混凝土之间存在一个结合面,该结合面就称之为施工缝。

施工缝的作用

混凝土结构由于分层浇筑,在本层混凝土与上一层混凝土之间形成的缝隙,就是最常见的施工缝,所以施工缝并不是一种真实存在的缝,而是一个面。因混凝土先后浇注形成的结合面容易出现各种隐患及质量问题,因此,不同的结构工程对施工缝的处理都需要慎之又慎。

施工缝的设置要求

施工缝宜留设在结构受剪力较小且便于施工的位置。受力复杂的结构构件或有防水抗渗要求的结构构件,施工缝留设位置应经设计单位确认。

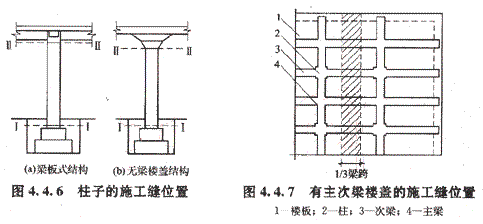

(一)柱、墙施工缝

1 柱、墙施工缝可留设在基础、楼层结构顶面,柱施工缝与结构上表面的距离宜为0mm~100mm,墙施工缝与结构上表面的距离宜为0mm~300mm;

2 柱、墙施工缝也可留设在楼层结构底面,施工缝与结构下表面的距离宜为0mm~50mm;当板下有梁托时,可留设在梁托下0mm~20mm;

3 高度较大的柱、墙、梁以及厚度较大的基础,可根据施工需要在其中部留设水平施工缝;当因施工缝留设改变受力状态而需要调整构件配筋时,应经设计单位确认;

4 特殊结构部位留设水平施工缝应经设计单位确认。

(二)梁板施工缝

1 有主次梁的楼板施工缝应留设在次梁跨度中间1/3范围内;

2 单向板施工缝应留设在与跨度方向平行的任何位置;

3 楼梯梯段施工缝宜设置在梯段板跨度端部1/3范围内;

4 墙的施工缝宜设置在门洞口过梁跨中1/3范围内,也可留设在纵横墙交接处;

5 特殊结构部位留设竖向施工缝应经设计单位确认。

(三)设备基础施工缝

1 水平施工缝应低于地脚螺栓底端,与地脚螺栓底端的距离应大于150mm;当地脚螺栓直径小于30mm时,水平施工缝可留设在深度不小于地脚螺栓埋入混凝土部分总长度的3/4处。

2 竖向施工缝与地脚螺栓中心线的距离不应小于250mm,且不应小于螺栓直径的5倍。

(四)承受动力作用的设备基础施工缝

1 标高不同的两个水平施工缝,其高低结合处应留设成台阶形,台阶的高宽比不应大于1.0;

2 竖向施工缝或台阶形施工缝的断面处应加插钢筋,插筋数量和规格应由设计确定;

3 施工缝的留设应经设计单位确认。

施工缝应注意的问题

施工缝留设界面,应垂直于结构构件和纵向受力钢筋。结构构件厚度或高度较大时,施工缝界面宜采用专用材料封挡。混凝土浇筑过程中,因特殊原因需临时设置施工缝时,施工缝留设应规整,并宜垂直于构件表面,必要时可采取增加插筋、事后修凿等技术措施,施工缝应采取钢筋防锈或阻锈等保护措施。
