1．钢筋的冷拉原理
钢筋冷拉原理如图4-24所示。
2．冷拉控制
钢筋冷拉控制可以用控制冷拉应力和控制冷拉率的方法。冷拉控制应力值如表4-7所示。
3．冷拉设备
钢筋冷拉可用卷扬机或长行程液压千斤顶进行，目前多采用卷扬机进行。用卷扬机冷拉时，其主要设备有卷扬机、滑轮组、承力结构、回程装置、测量设备和钢筋夹具组成，其整体结构如图4-25所示。
4．钢筋的冷拉计算
钢筋的冷拉计算包括冷拉力、拉长值、弹性回缩值和冷拉设备选择计算。
（1）冷拉力Ncon计算。冷拉力计算的作用有两方面：①确定按控制应力冷拉时的油压表读数；②作为选择卷扬机的依据。
冷拉力应等于钢筋冷拉前截面积As乘以冷拉时控制应力con，即Ncon=Ascon
（2）计算拉长值L。钢筋的拉长值应等于冷拉前钢筋的长度L与钢筋的冷拉率的乘积，即 L=L
（3）计算钢筋弹性回缩值L1。根据钢筋弹性回缩率1（一般为0.3%左右）计算，即：L1=（L+L）1
则钢筋冷拉完毕后的实际长度为：L=L+L-L1
（4）冷拉设备的选择及计算。设备的冷拉能力要大于钢筋冷拉时所需的最大拉力，同时还要考虑滑轮与地面的摩擦阻力及回程装置的阻力，一般取最大拉力的1.2～1.5倍。
卷扬机、滑轮组冷拉设备的拉力：Q =T/K－F
式中，T为卷扬机拉力（kN）；
F为设备阻力（kN），取5～10 kN；
K为滑轮组的省力系数。K可按下式计算或查表4-9。
K=[f n-1（f－1）/（f n－1）]
式中，f为单个滑轮阻力系数（青铜轴套为1.04）；
n为滑轮组的工作线数。
承力结构可采用地锚，测力装置可采用弹簧测力计、电子称或带油表的液压千斤顶。测力计负荷Fp，当在张拉端时：
Fp=（1- K）（N+F）
当在固定端时：Fp=N－F
式中，N为钢筋的冷拉力（kN）。
5．冷拉钢筋注意事项
冷拉钢筋需注意的事项主要有以下几方面：
（1）预应力钢筋宜采用控制应力法。对不能分清炉批的钢筋，不应采用控制冷拉率的方法进行冷拉。
（2）钢筋的冷拉速度不宜过快，一般以0.5～1.0 m/min为宜，待拉到规定的控制应力后，须稍停1～2 min后再放松。
（3）钢筋冷拉可在负温下进行，温度不宜低于－20 ℃。当采用控制应力方法时，冷拉控制应力较表4-7提高30 MPa；当采用控制冷拉率方法时则与常温相同。
（4）当采用控制应力方法冷拉钢筋时，对使用的测力计应经常维护，定期校验。
（5）冷拉后钢筋表面不得有裂纹或局部紧缩现象，并应按规范要求做拉伸试验和冷弯试验，其力学性能应符合表4-6的规定。
（6）冷拉中应注意安全，正对钢筋的两端严禁站人或者走动，以防钢筋断裂回弹伤人。
（二）钢筋冷拔
冷拔是将6～10 mm的HPB235级光圆钢筋在常温下强力拉过拔丝模孔（如图4-26所示）。
冷拔用的拔丝机有立式（图4-27所示）和卧式两种。其鼓筒直径一般为500 mm。冷拔速度约为0.2～0.3 m/s，速度过大易断丝。
钢筋冷拔的工艺过程为：轧头剥壳通过润滑剂进入拔丝模拔丝。如钢筋需连接则应在冷拔前用对焊连接。
冷拔次数一般不宜过多，一是影响生产效率；二是钢丝会发脆，对伸长率有影响，但冷拔次数过少，每次压缩量过大，也易发生断丝和设备安全事故。根据经验一般前道钢丝直径和后道钢丝的直径之比以1∶1.15为宜。如8拔至5，冷拔过程可为876.35.75。如由6.5拔至4，可为6.55.754.54。
冷拔低碳钢丝的质量应符合表4-10的要求。
（三）钢筋的其他加工方法

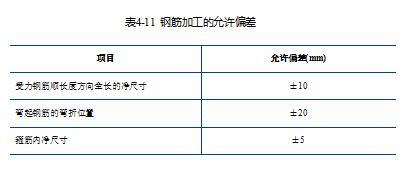

除冷加工外，钢筋的加工还有除锈、调直、下料剪切及弯曲成型。钢筋加工的形状、尺寸应符合设计要求，其偏差应符合表4-11的规定。
1．除锈
钢筋除锈一般可以通过以下两个途径：
（1）少量的钢筋局部除锈可采用电动除锈机或人工用钢丝刷、砂盘以及喷砂和酸洗等方法进行。
（2）大量钢筋除锈可通过钢筋冷拉或钢筋调直机调直过程中完成。
2．调直
钢筋调直宜采用机械方法，也可以采用冷拉。对局部曲折、弯曲或成盘的钢筋在使用前应加以调直。钢筋调直方法很多，常用的方法是使用卷扬机拉直和用调直机调直。
3．切断
切断前，应将同规格钢筋长短搭配，统筹安排，一般先断长料，后断短料，以减少短头和损耗。钢筋切断可用钢筋切断机或手动剪切器。
4．弯曲成型
钢筋弯曲的顺序是画线、试弯、弯曲成型。画线根据不同的弯曲角在钢筋上标出弯折的部位，以外包尺寸为依据，扣除弯曲量度差值。钢筋弯曲有人工弯曲和机械弯曲。
（四）安装检查

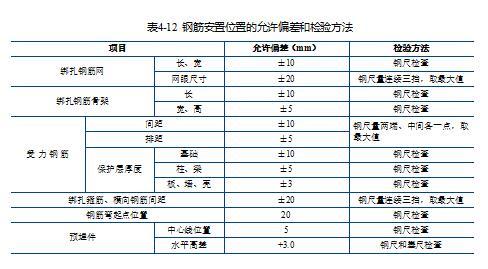

钢筋安置位置的偏差应符合表4-12的规定。
