一、模板分类和构造
模板按材料分可分为木、钢木、胶合板、钢竹、钢、塑料、玻璃、铝合金模板；按结构的类型分可分为基础、桩、楼板、梯、墙等模板；按施工方法分可分为有现场装拆式模板、固定式模板和移动式模板。结构构件的特点不同，模板和支撑系统的构造也各异。目前虽然推广组合钢模板，但还有些工程或工程结构的某些部位使用木模板，其他形式的模板从构造上来说也是从木模板演变而来的。木模板一般先加工成基本元件（拼版），然后在现场进行拼装。一般由板条和拼条组成拼板，如图4-1所示。
（一）基础模板
1．阶梯基础模板
阶梯基础模板每一台阶模板由四块侧板拼钉而成，其中两块侧板的尺寸与相应的台阶侧面尺寸相等；另两块侧板长度应比相应的台阶侧面长度大150～200 mm，高度与其相等，如图4-2所示。
2．条形基础模板

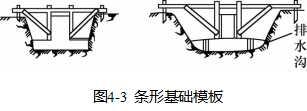

条形基础模板一般由侧板、斜撑、平撑组成。侧板可用长条木板加钉竖向木档拼制，也可用短条木板加横向木档拼成。斜撑和平撑钉在木桩（或垫木）与木档之间，如图4-3所示。
（二）柱模板
柱子的特点是断面尺寸不大而高度较大。因此，柱模主要解决垂直度、柱模在施工时的侧向稳定及抵抗混凝土的侧压力的问题。同时还要考虑方便灌注混凝土、清理垃圾和绑扎钢筋等。如图4-4所示，柱模板是由两块内拼版1夹在两块外拼板2之间所钉成。
（三）梁模板

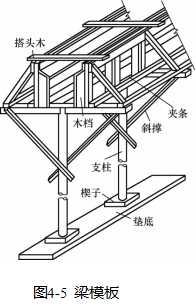

梁模板的特点是跨度大而宽度不大，梁底一般是架空的。因此混凝土对梁模板既有水平侧压力，又有竖向压力。梁模板及其支架系统应能承受这些荷载而不致发生过大的变形。图4-5是单梁模板的一例。
（四）圈梁模板
圈梁的特点是断面小但很长，一般除门窗洞口及其他个别地方架空外，均搁在墙上。故圈梁模板主要是由侧模板和固定侧模板用的卡具所组成。
（五）楼梯模板

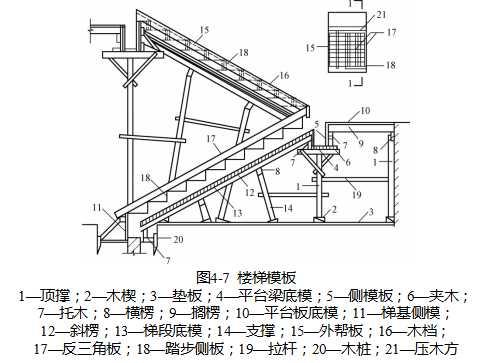

楼梯模板的构造与楼板模板相似，不同点是楼梯模板要倾斜支设，且要能形成踏步，如图4-7所示。
二、组合模板和支承件
（一）钢模板
1．平面模板

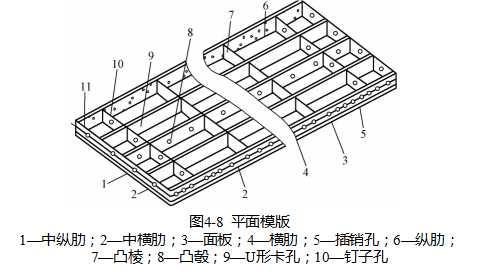

平面模板用于基础、墙体、梁、板、柱等各种结构的平面部位，它由面板和肋组成，肋上设有U形卡孔和插销孔，利用U形卡和L形插销等拼装成大块板，如图4-8所示。
2．阳角模板

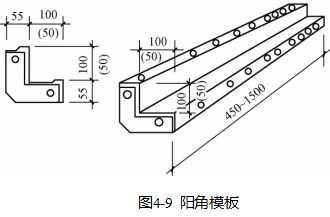

阳角模板主要用于混凝土构件阳角，如图4-9所示。
3．阴角模板

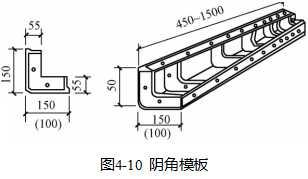

阴角模板用于混凝土构件阴角，如内墙角、水池内角及梁板交接处阴角等，如图4-10所示。

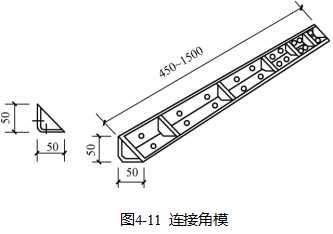

4．连接角模
阳角模板主要用于混凝土构件阳角，如图4-9所示。
（二）连接件
（1）U形卡（图4-12）。U形卡是模板的主要连接件，用于相邻模板的拼装。
（2）L形插销（图4-13）。L形插销用于插入两块模板纵向连接处的插销孔内，以增强模板纵向接头处的刚度。
（3）钩头螺栓（图4-14）。钩头螺栓是连接模板与支撑系统的连接件。
（2）L形插销（图4-13）。L形插销用于插入两块模板纵向连接处的插销孔内，以增强模板纵向接头处的刚度。

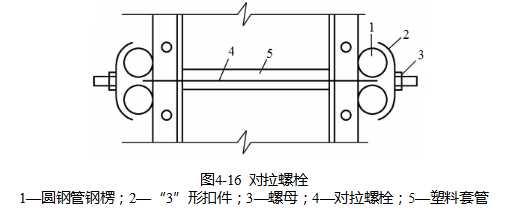

（5）对拉螺栓（图4-16）。对拉螺栓又称穿墙螺栓，用于连接墙壁两侧模板，保持墙壁厚度，承受混凝土侧压力及水平荷载，使模板不致变形。
（6）扣件。扣件用于钢楞之间或钢楞与模板之间的扣紧，按钢楞的不同形状，分别采用蝶形扣件和3形扣件。
（三）支承件
1．钢楞
钢楞即模板的横档和竖档，分内钢楞与外钢楞。内钢楞配置方向一般应与钢模板垂直，直接承受钢模板传来的荷载，其间距一般为700～900 mm。钢楞一般用圆钢管、矩形钢管、槽钢或内卷边槽钢，而以钢管用得较多。
2．柱箍
柱模板四角设角钢柱箍。角钢柱箍由两根互相焊成直角的角钢组成，用弯角螺栓及螺母拉紧，如图4-17所示。
3．钢支架

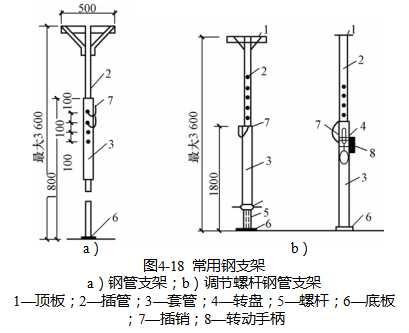

常用钢管支架如图4-18a所示。另一种钢管支架本身装有调节螺杆，能调节一个孔距的高度，使用方便，但成本略高，如图4-18b所示。

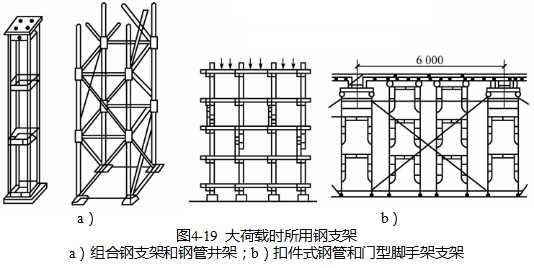

当荷载较大、单根支架承载力不足时，可用组合钢支架或钢管井架，如图4-19a所示。还可用扣件式钢管脚手架、门型脚手架作支架，如图4-19b所示。
4．斜撑

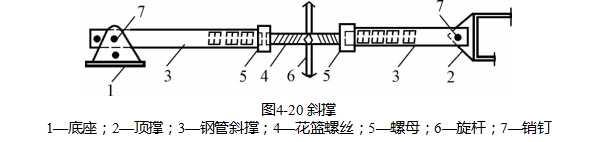

由组合钢模板拼成的整片墙模或柱模，在吊装就位后，应由斜撑调整和固定其垂直位置，如图4-20所示。
5．钢桁架

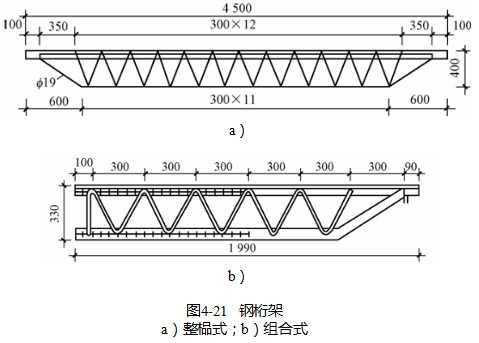

如图4-21所示，钢桁架两端可支承在钢筋托具、墙、梁侧模板的横档以及柱顶梁底横档上，以支承梁或板的模板。如跨度较小，荷载较轻，可以用钢筋焊成整榀式桁架支承。图4-21a为整榀式。当荷载较大时，可以用角钢、扁铁或钢管焊成两个半榀桁架或多榀桁架，再组合成一榀桁架。图4-21b为组合式。
6．梁卡具

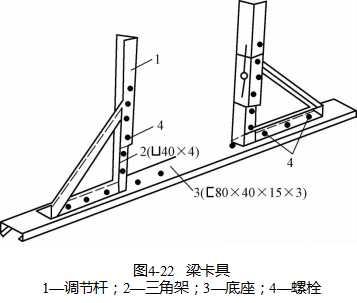

梁卡具又称梁托架，用于固定矩形梁、圈梁等模板的侧模板，可节约斜撑等材料，也可用于侧模板上口的卡固定位，如图4-22所示。
（四）组合模板的配板设计
模板的配板设计的主要内容包括以下几个方面：
（1）画出各构件的模板展开图。
（2）根据模板展开图绘制模板配板图，选用最适合的各种规格的钢模板布置在模板展开图上。
（3）确定支模方案，进行支撑工具布置。根据结构类型及空间位置、荷载大小等确定支模方案，根据配板图布置支撑。
三、模板的拆除
（一）拆模顺序
通常，拆模的具体顺序如下：
（1）一般是先支后拆，后支先拆，先拆除侧模板，后拆除底模板。一般是谁安装谁拆除。对于重大复杂模板事先应制定拆模方案。
（2）拆除框架结构模板的顺序：柱模板、楼板底模板、梁侧模板、梁底模板。拆除跨度较大的梁下支柱时，应先从跨中开始，分别拆向两端。
（3）在拆除模板过程中，如发现混凝土有影响结构安全的质量问题时，应暂停拆除。经过处理后，方可继续拆除。
四、模板工程质量检查与评定标准

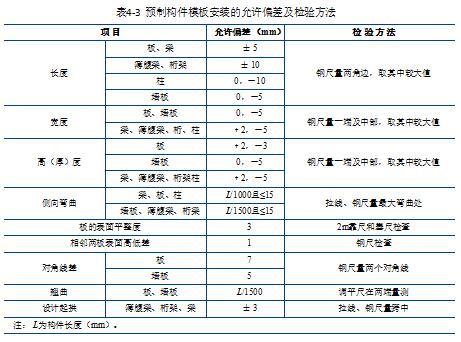

模板工程质量检查的标准如表4-3、表4-4所示。
