钢筋桁架模板构成：将楼板中的钢筋加工成钢筋桁架，并将钢筋桁架与镀锌钢板焊接成一体。
由钢筋组成的桁架，承受施工期间的荷载，镀锌钢板用作混凝土浇筑时的模板。见图

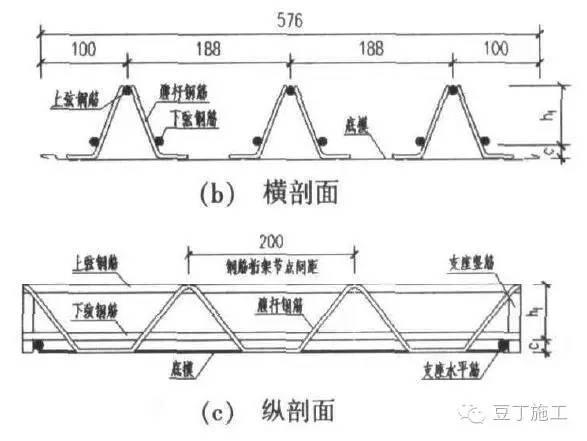

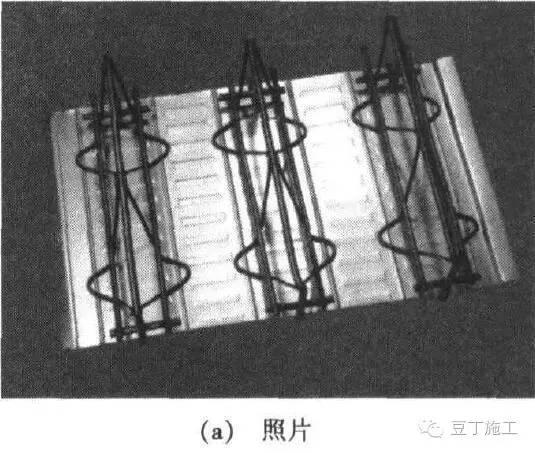

钢筋桁架模板图
钢筋桁架模板底面处理：热镀锌。
1 主要技术内容
1）钢筋桁架模板设计
混凝土从浇筑到达到设计强度过程中，楼板受力明显不同，所以应进行使用及施工两阶段计算。使用阶段一般按设计院设计执行；施工阶段须对以下内容深化设计：
（1）对钢筋桁架上下弦杆强度、受压弦杆和腹杆稳定性以及桁架挠度进行验算，来确定是否需要设置跨间支撑。
（2）钢筋桁架模板施工排版设计，按实际结构尺寸进行CAD 放样。
2）施工工艺流程
钢筋桁架模板施工排版设计施工准备起吊及临时设置钢筋桁架模板安装栓钉焊接管线敷设钢筋绑扎边模安装验收混凝土浇筑混凝土养护。
3）钢筋桁架模板安装操作要点
（1）在柱边等异形处设置角钢支撑件，将核心筒部分的支撑钢筋桁架模板的角钢做好。
（2）放设钢筋桁架模板铺设时的基准线。
（3）钢筋桁架模板安装宜在下一节钢柱及配套钢梁安装完毕后进行。
（4）对准基准线，安装第一块板，并依次安装其它板，钢筋桁架模板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致。
（5）钢筋桁架模板就位之后，立即将其端部的竖向钢筋与钢梁点焊牢固，及时绑扎分布筋，以防止钢筋桁架侧向失稳。
（6）边模板是阻止混凝土渗漏的关键部件，采用2mm 镀锌钢板制作。边模板拉线校直，调节适当后，利用钢筋一端与栓钉点焊，一端与边模板点焊，将边模固定。封堵方法如图

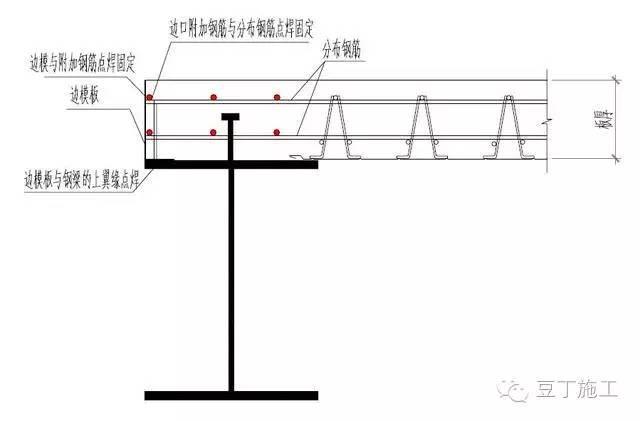

边模封堵图
（7）在工程中为了使钢梁与组合楼板能有效地协同工作，设置了抗剪连接栓钉，使栓钉杆承受钢构件与混凝土之间的剪力，实现钢-混凝土的抗剪连接。
（8）在浇注砼时，按设计要求，在相应的指定位置设置支撑。支撑在板的强度达到设计要求的强度后方可进行拆除。
2 技术指标
1）钢筋桁架模板规格：按设计执行。宽度、长度允许偏差见表
2）桁架构造尺寸允许偏差见表
3）底模的平直部分和搭接边的平整度每米不应大于1.5mm。
4）每件成品的焊点脱落、漏焊数量不得超过焊点总数的4%，且相相临的两焊点不得有漏焊或脱落。
5）钢筋桁架模板的搭接长度应满足设计要求，搭接长度不宜小于50mm。底部镀锌钢板与钢梁的搭接长度要满足在浇注混凝土时不漏浆，搭接长度不宜小于30mm。
6）栓钉工艺参数参考值见表
3 适用范围
适用于钢框架结构的钢混组合楼板工程。
