钢结构工程角焊缝的构造要求有哪些？
（1)最大焊脚尺寸
为了避免烧穿较薄的焊件，减少焊接应力和焊接变形，且扩大热影响区，角焊缝的焊脚尺寸不宜太大。规范规定：除了直接焊接钢管结构的焊脚尺寸hf不宜大于支管壁厚的2倍之外，hf不宜大于较薄焊件厚度的1.2倍。
在板件边缘的角焊缝，当板件厚度t＞6mm时，hft；当t＞6mm时，hft-（1-2）mm。圆孔或槽孔内的角焊缝尺寸尚不宜大于圆孔直径或槽孔短径的1/3。
（2)最小焊脚尺寸
焊脚尺寸不宜太小，以保证焊缝的最小承载能力，并防止焊缝因冷却过快而产生裂纹。规范规定：角焊缝的焊脚尺寸hf不得小于1.5，t为较厚焊件厚度（单位：mm）；自动焊熔深大，最小焊脚尺寸可减少1mm，对T形连接的单面角焊缝，应增加1mm，当焊件厚度等于或小于4mm时，则最小焊脚尺寸与焊件厚度相同。
（3)侧面角焊缝的最大计算长度
侧面角焊缝的计算长度不宜大于60hf，当大于上述数值时，其超过部分在计算中不予考虑。这是因为侧焊缝应力沿长度分布不均匀，两端较中间大，且焊缝越长差别越大。当焊缝太长时，虽然仍有因塑性变形产生的内力重分布，但两端应力可首先达到强度极限而破坏。若内力沿侧面角焊缝全长分布时，比如焊接梁翼缘板与腹板的连接焊缝，计算长度可不受上述限制。
（4)角焊缝的最小计算长度
角焊缝的焊脚尺寸大而长度较小时，焊件的局部加热严重，焊缝起灭弧所引起的缺陷相距太近，以及焊缝中可能产生的其他缺陷，使焊缝不够可靠。对搭接连接的侧面角焊缝而言，如果焊缝长度过小，由于传力线弯折大，也会造成严重应力集中。因此，为了使焊缝能够有一定的承载能力，根据使用经验，侧面角焊缝或正面角焊缝的计算长度均不得小于8hf和40mm，也就是说，其实际焊接长度应较前述数值还要大2t（单位：mm）。
（5)搭接连接的构造要求

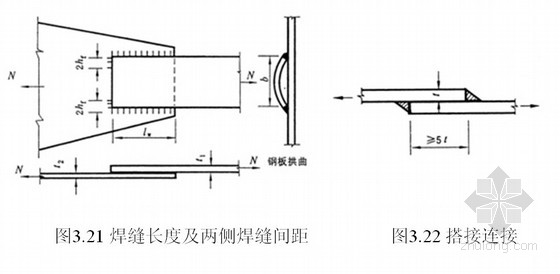

当板件端部仅有两条侧面角焊缝连接时（图3.21），试验结果表明，连接的承载力与b/lW有关。b为两侧焊缝的距离，Lw为侧焊缝长度。当b/lW＞1时，连接的承载力随着比值的增大而明显下降。这主要是因应力传递的过分弯折使构件中应力分布不均匀造成的。为使连接强度不致过分降低，应使每条侧焊缝的长度不宜小于两侧面角焊缝之间的距离，即b/lW1。两侧面角焊缝之间的距离b也不宜大于16t(t＞12mm)或200mm（t12mm）,t为较薄焊件的厚度，以免因焊缝横向收缩，引起板件发生较大拱曲。
在搭接连接中，当仅采用正面角焊缝时（图3.22），其搭接长度不得小于焊件较小厚度的5倍，也不得小于25mm，以免焊缝受偏心弯矩影响太大而破坏。在转角处不能灭弧和起弧。

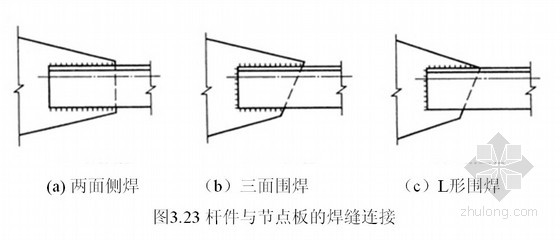

杆件与节点板的连接焊缝宜采用两面侧焊，也可用三面围焊，对角钢杆件可采用L形围焊（图3.23），所有围焊的转角处也必须连续施焊。
