钢结构工程角焊缝的形式和强度有哪些?

角焊缝是最常用的焊缝。角焊缝按其与作用力的关系可分为:焊缝长度方向与作用力垂直的正面角焊缝;焊缝长度方向与作用力平行的侧面角焊缝以及斜焊缝(图3.5c)。按其截面形式可分为直角角焊缝(图3.17)和斜角角焊缝(图3.18)。

直角角焊缝通常做成表面微凸的等腰直角三角形截面(图3.17a)。在直接承受动力荷载的结构中,正面角焊缝的截面常采用图3.17(b)所示的坦式,侧面角焊缝的截面则作成凹面式(图3.17c)。图中的hf为焊角尺寸。

两焊脚边的夹角>90或<90的焊缝称为斜角角焊缝(图3.18)。斜角角焊缝常用于钢漏斗和钢管结构中。对于夹角>135或<60的斜角角焊缝,除钢管结构外,不宜用作受力焊缝。

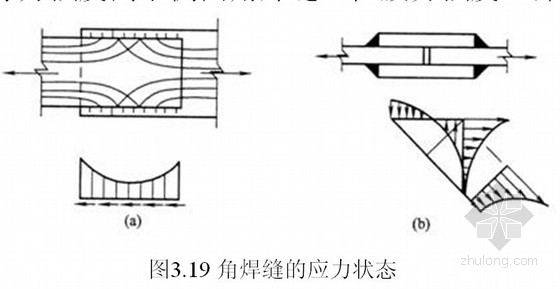

受力分析:大量试验结果表明,侧面角焊缝(图3.19a)主要承受剪应力。塑性较好,弹性模量低(N/mm),强度也较低。

正面角焊缝(图3.19b)受力较复杂,截面的各面均存在正应力和剪应力,焊根处有很大的应力集中。经试验,正面角焊缝的静力强度高于侧面角焊缝,但疲劳强度、冲击韧性较差。

由图3.20看出,斜焊缝的受力性能和强度介于正面角焊缝和侧面角焊缝之间。
