底部承力架为钢筋拉杆吊拉悬挑钢梁构造要求有哪些?

1 悬挑承力架内侧端部和钢拉杆上端的吊挂支座的锚固应采用锚固螺栓与建筑物连接,锚固螺栓不应少于两个,螺栓直径应由设计确定;螺杆露出螺母应不少于3扣和10mm,垫板尺寸应由设计确定,且不得小于80mm80mm8mm。

2 钢筋拉杆的两端宜焊接耳板,并采用螺栓与钢梁外侧端部和固定于建筑物的吊挂支座固定。耳板的尺寸及焊缝长度应由设计确定。

3 耳板应设置在悬挑钢梁承受集中力作用处附近。悬挑钢梁悬挑长度小于及等于1800mm时,宜设置一根钢筋拉杆;悬挑长度大于1800mm小于3000mm时,宜设置内外二根钢筋拉杆。钢筋拉杆的水平夹角应不小于45。

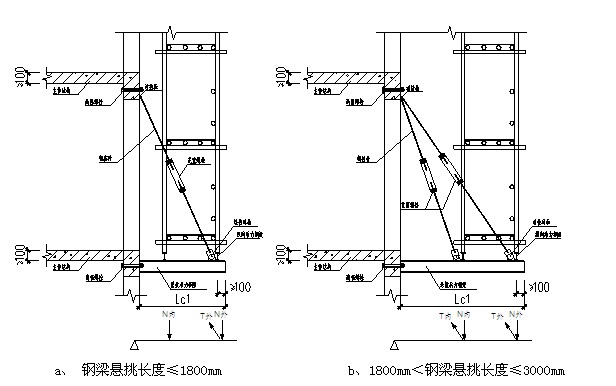

钢拉杆吊拉悬挑承力钢梁构造
