钢筋质量检验与验收一般规定有哪些？
1 钢筋焊接接头或焊接制品（焊接骨架、焊接网）应按检验批进行质量检验与验收。检验批的划分应符合本章第5.2节～第5.8节的有关规定。质量检验与检收应包括外观质量检查和力学性能检验，并划分为主控项目和一般项目两类。
2 纵向受力钢筋焊接接头验收中，闪光对焊接头、箍筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、预埋件钢筋T形接头的连接方式检查和接头力学性能检验应为主控项目，焊接接头的外观质量检查应为一般项目。主控项目的质量应符合本规程的有关规定。
3 非纵向受力钢筋焊接接头的质量检验与验收，包括焊接骨架、焊接网交叉钢筋电阻点焊焊点、钢筋与钢板电弧搭接焊接头为一般项目。
4 纵向受力钢筋焊接接头的连接方式应符合设计要求，并应全数检查，检验方法为目视观察。
5 纵向受力钢筋焊接接头的外观质量检查应符合下列规定：
1 每一检验批中应随机抽取10%的焊接接头；箍筋闪光对焊接头应随机抽取5%。检查结果，当外观质量各小项不合格数均小于或等于抽检数的10%，则该批焊接接头外观质量评为合格。
2 当某一小项不合格数超过抽检数的10%时，应对该批焊接接头该小项逐个进行复检，并剔出不合格接头：对外观检查不合格接头采取修整或焊补措施后，可提交二次验收。
6 焊接接头外观检查时，首先应由焊工对所焊接头或制品进行自检；然后由施工单位专业质量检查员检验；监理（建设）单位进行验收记录。
7施工单位专业检查员应检查焊接材料产品合格证和焊接工艺试验时的接头力学性能试验报告。
8 钢筋焊接接头力学性能检验时，应在接头外观检查合格后随机抽取试件进行试验。试验方法应按现行行业标准《钢筋焊接接头试验方法标准》JGJ/T27有关规定执行。试验报告应包括下列内容：
1 工程名称、取样部位；
2 批号、批量；
3 钢筋生产厂家和钢筋批号，钢筋牌号、规格；
4 焊接方法；
5 焊工姓名及考试合格证编号；
6 施工单位；
7 力学性能试验结果。
9 钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、箍筋闪光对焊接头、预埋件钢筋T形接头的拉伸试验结果评定如下。
1 符合下列条件之一，评定为合格。
① 3个试件均断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值。
② 2个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；1个试件断于焊缝，或热影响区，脆性断裂，或延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值。
2 符合下列条件之一，评定为复验。
① 2个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；1个试件断于焊缝，或热影响区，呈脆性断裂，或延性断裂，抗拉强度小于钢筋母材抗拉强度标准值。
② 1个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；2个试件断于焊缝，或热影响区，呈脆性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值。
③ 3个试件全部断于焊缝，或热影响区，呈脆性断裂，抗拉强度均大于等于钢筋母材抗拉强度标准值。
3 复验时，应再切取6个试件。复验结果，当仍有1个试件的抗拉强度小于钢筋母材的抗拉强度标准值；或有3个试件断于焊缝或热影响区，呈脆性断裂，均应判定该批接头为不合格品。
4 凡不符合上述复验条件的检验批接头，均评为不合格品。
5 当拉伸试验中，有试件断于钢筋母材，却呈脆性断裂；或者断于热影响区，呈延性断裂，其抗拉强度却小于钢筋母材抗拉强度标准值。以上两种情况均属异常现象，应视该项试验无效，并检查钢筋的材质性能。
10 钢筋闪光对焊接头、气压焊接头进行弯曲试验时，焊缝应处于弯曲中心点，弯心直径和弯曲角度应符合表5.1.10的规定。

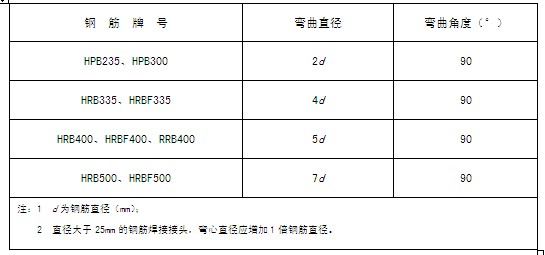

接头弯曲试验指标
当试验结果，弯至90，有2个或3个试件外侧（含焊缝和热影响区）未发生破裂，应评定该批接头弯曲试验合格。
当有2个试件发生破裂，应进行复验。
当有3个试件发生破裂，则一次判定该批接头为不合格品。
复验时，应再加取6个试件。复验结果，当仅有1～2个试件发生破裂时，应评定该批接头为合格品。
注：当试件外侧横向裂纹宽度达到0.5mm时，应认定已经破裂。
11 钢筋焊接骨架和焊接网如有专业标准，其质量检验与验收可按专业标准的规定实施；如无专业标准，应按本规程5.2钢筋焊接骨架和焊接网规定执行。
12 钢筋焊接接头或焊接制品质量验收时，应在施工单位自行质量评定合格的基础上，由监理（建设）单位对检验批有关资料进行检查，组织项目专业质量检查员等进行验收，对焊接接头和焊接制品合格与否做出结论。
纵向受力钢筋焊接接头和焊接制品检验批质量验收记录可按本规程附录A进行。
