建筑工程钢筋气压焊接头质量检验有哪些？
1．取样数量
气压焊接头应逐个进行外观检查。当进行力学性能试验时，应从每批接头中随机切取3个接头做拉伸试验；在梁、板的水平钢筋连接中，应另切取3个接头做弯曲试验，且应按下列规定抽取试件：
（1）在一般构筑物中，以300个接头作为一批；
（2）在现浇钢筋混凝土房屋结构中，同一楼层中应以300个接头作为一批；不足300个接头仍应作为一批。
2．外观检查
气压焊接头外观检查结果应符合下列要求：
（1）偏心量。不得大于钢筋直径的0.15倍，且不得大于4mm（图9-95a）。当不同直径钢筋焊接时，应按较小钢筋直径计算。当大于规定值时，应切除重焊；
（2）两钢筋轴线弯折角不得大于4，当大于规定值时，应重新加热矫正；
（3）镦粗直径dc不得小于钢筋直径的1.4倍（图9-95b）。当小于此规定值时，应重新加热镦粗；
（4）镦粗长度1c不得小于钢筋直径的1.2倍，且凸起部分平缓圆滑（图9-95c）。当小于此规定值时，应重新加热镦长；
（5）压焊面偏移dh不得大于钢筋直径的0.2倍（图9-95d）。

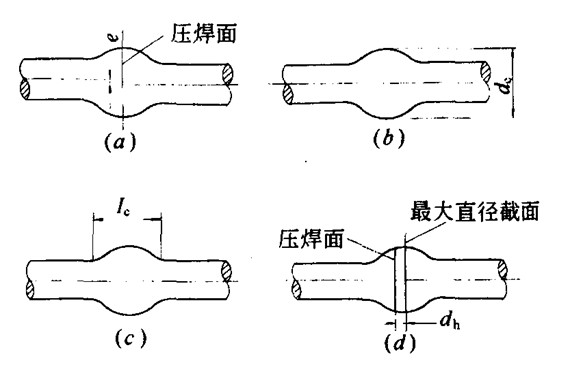

图9-95 钢筋气压焊接头外观质量图解
（a）偏心量；（b）镦粗直径；（c）镦粗长度；（d）压焊面偏移
（6）钢筋压焊区表面不得有横向裂纹或严重烧伤。
3．拉伸试验
气压焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度，并应断于压焊面之外，呈延性断裂。当有1个试件不符合要求时，应切取6个试件进行复验；复验结果，当仍有1个试件不符合要求，应确认该批接头为不合格品。
4．弯曲试验
气压焊接头进行弯曲试验时，应将试件受压面的凸起部分消除，并应与钢筋外表面齐平。弯心直径应比原材弯心直径增加1倍钢筋直径，弯曲角度均为90。
弯曲试验可在万能试验机、手动或电动液压弯曲试验器上进行；压焊面应处在弯曲中心点，弯至90，3个试件均不得在压焊面发生破断。
当试验结果有1个试件不符合要求，应再切取6个试件进行复验。复验结果，当仍有1个试件不符合要求，应确认该批接头为不合格品。
