钢筋电弧焊帮条焊和搭接焊是什么?

帮条焊和搭接焊的规格与尺寸,见表9-37。帮条焊和搭接焊宜采用双面焊。当不能进行双面焊时,可采用单面焊。当帮条级别与主筋相同时,帮条直径可与主筋相同或小一个规格;当帮条直径与主筋相同时,帮条级别可与主筋相同或低一个级别。

1.施焊前,钢筋的装配与定位,应符合下列要求:

(1)采用帮条焊时,两主筋端面之间的间隙应为2~5mm;

(2)采用搭接焊时,焊接端钢筋应预弯,并应使两钢筋的轴线在一直线上;

(3)帮条和主筋之间应采用四点定位焊固定(图9-85a);搭接焊时,应采用两点固定(图9-85b);定位焊缝与帮条端部或搭接端部的距离应大于或等于20mm。

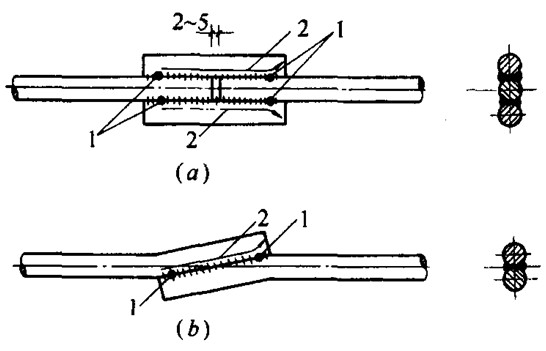

图9-85 帮条焊与搭接焊的定位

(a)帮条焊;(b)搭接焊

1-定位焊缝;2-弧坑拉出方位

2.施焊时,应在帮条焊或搭接焊形成焊缝中引弧;在端头收弧前应填满弧坑,并应使主焊缝与定位焊缝的始端和终端熔合。

3.帮条焊或搭接焊的焊缝厚度h不应小于主筋直径的0.3倍,焊缝宽度b不应小于主筋直径的0.7倍(图9-86)。

图9-86 焊缝尺寸

(a)钢筋接头;(b)钢筋与钢板接头

4.钢筋与钢板搭接焊时,搭接长度见表9-37。焊缝宽度不得小于钢筋直径的0.5倍,焊缝厚度不得小于钢筋直径的0.35倍。
