建筑工程钢筋电阻点焊焊接网质量检验要点有哪些？
成品钢筋焊接网进场时，应按批抽样检验。
1．取样数量
每批钢筋焊接网应由同一厂家生产的、受力主筋为同一直径、同一级别的焊接网组成，重量不应大于20t。
每批焊接网外观质量和几何尺寸的检验，应抽取5%的网片，且不得少于3片。
钢筋焊接网的焊点应作力学性能试验。在每批焊接网中，应随机抽取一张网片，在纵、横向钢筋上各截取2根试件，分别进行拉伸和冷弯试验；并在同一根非受拉钢筋上随机截取3个抗剪试件。试件的尺寸见图9-84所示。

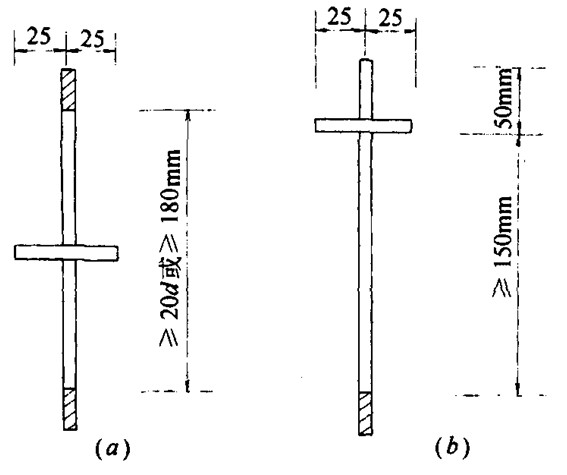

图9-84 钢筋焊接网试件
（a）拉伸试件；（b）抗剪试件
力学性能试件，应从成品中切取，切取过试件的制品，应补焊同级别、同直径钢筋，其每边搭接的长度不应小于2个孔格的长度。
2．外观检查
焊接网外观质量检查结果，应符合下列要求：
（1）钢筋交叉点开焊数量不得超过整个网片交叉点总数的1%，并且任一根钢筋上开焊点数不得超过该根钢筋上交叉点总数的50%。焊接网最外边钢筋上的交叉点不得开焊。
（2）焊接网表面不得有油渍及其他影响使用的缺陷，可允许有毛刺、表面浮锈。
（3）焊接网几何尺寸的允许偏差：对网片的长度、宽度为25mm；对网格的长度、宽度为10mm。当需方有要求时，经供需双方协商，焊接网片长度允许偏差可取10mm。
3．力学性能试验
（1）抗剪试验时，应采用能悬挂于试验机上专用的抗剪试验夹具。抗剪试验结果，3个试件抗剪力的平均值应符合下式计算的抗剪力：
F0.3A0s （9-16）
式中 F抗剪力；
A0较大钢筋的横截面积；
s该级别钢筋的屈服强度。
当抗剪试验不合格时，应在取样的同一横向钢筋上所有交叉焊点取样检查；当全部试件平均值合格时，应确认该批焊接网为合格品。
（2）拉伸试验与弯曲试验方法，与常规方法相同。试验结果应符合该级别钢筋的力学性能指标；如不合格，则应加倍取样进行不合格项目的检验。复验结果全部合格时，该批钢筋网方可判定为合格。
