钢筋电弧焊接头如何做质量检查与验收

钢筋电弧焊接头如何做质量检查与验收？

钢筋电弧焊接头质量检查与验收

①外观检查

应在接头清渣后逐个进行目测或量测，检查结果应符合下列要求：

(1)焊缝表面应平整，不得有凹陷或焊瘤；

(2)焊缝接头不得有裂纹。

(3)咬边深度、气孔、夹渣等缺陷允许值及接头尺寸的允许偏差应符合有关要求。

②力学性能试验

(1)取样

A、在一般构筑物中，应从成品中每批任意切取3个接头进行拉伸试验；在装配式结构中，可按生产条件制作模拟试件。

B、在工厂焊接条件下，以300个同接头型式、同钢筋级别的接头作为一批。

C、在现场安装条件下，没一至二层楼中以300个同接头型式、同钢筋级别的接头作为一批；不足300个时，仍作为一批。

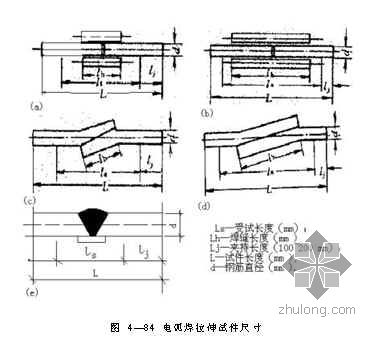

（2）拉伸试验试样尺寸：见图484。

（3）对试验结果的要求

接头的力学性能主要是以拉伸试验结果为评定依据。接头拉伸试验结果应符合下列要求：

A、3个热轧钢筋试件的抗拉强度均不得低于该级别钢筋规定的抗拉强度；余热处理钢筋按级HRB400钢筋取值。

B、3个接头试件均应断于焊缝之外，并应至少有两个试件呈延性断裂。

[按，延性断裂的意义是：伴随明显塑性变形而形成延性断口(断裂面与拉伸方向垂直或倾斜，其上具有细小的凹凸，呈纤维状)的断裂]

(3)评定

A、当试验结果有1个试件的抗拉强度低于规定值，或有1个试件断于焊缝，或有2个试件发生脆性断裂时，应再取6个试件进行复验。当复验结果有1个试件的抗拉强度低于规定值，或有1个试件断于焊缝，或有3个试件呈脆性断裂时，应确认该批接头为不合格品。

[按，脆性断裂的意义是：几乎不伴随塑性变形而形成脆性断口(断裂面通常与拉伸方向垂直，宏观上由具有光泽的亮面组成)的断裂]

B、模拟试件的数量和要求与从成品中切取相同。当模拟试件试验结果不符合要求时，复验应从成品中切取，其数量和要求应与初始试验相同。
