吊篮的爬升升降方式有哪些

吊篮的爬升升降方式有哪些?

爬升提升机为沿钢丝绳爬升的提升机。其与卷扬提升机的区别在于提升机不是收卷或释放钢丝绳,而是靠绳轮与钢丝绳的特形缠绕所产生的摩擦力提升吊篮。

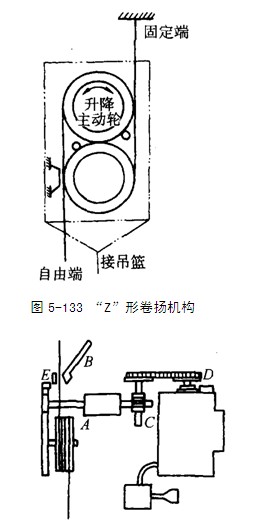

由不同的钢丝绳缠绕方式形成了Z形卷扬机构(图5-133)、3形卷扬机构(图5-134)和形卷扬机构(图5-135)。Z形机构为一对靠齿轮啮合的槽轮,靠摩擦带动其槽中的钢丝绳一起旋转,并依旋转方向的改变实现提升或下降;3形机构只有1个轮子,钢丝绳在卷筒上缠绕4圈后从两端伸出,分别接至吊篮和排挂支架上;形机构采用行星齿轮机构驱动卷筒旋转,带动吊篮沿钢丝绳升降。

卷扬机构

形卷扬机构
