悬挂机构的组成和设置要点有哪些?

典型悬挂机构的组成及其设置情况示于图5-136~图5-139中,其挑梁多采用长度可调构造(

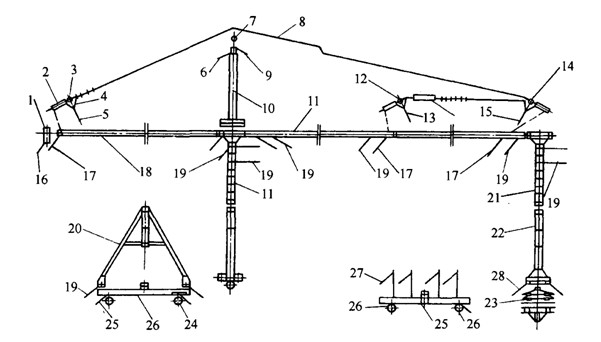

悬挂机构结构图

1-挂板;2-拉曳板;3-绳轮;4-垫片;5-螺栓;6-销轴;7-小绳轮;8-拉纤钢丝绳;

9-销轴;10-上支架;11-中梁;12-隔套;13-销轴;14-绳轮;15-螺栓;16-销轴;

17-螺栓;18-前梁;19-螺栓;20-内插架1;21-内插架2;22-后支架;23-配重铁;

24-脚轮;25-后底架;26-销轴;27-螺栓;28-前底架;29-前支架

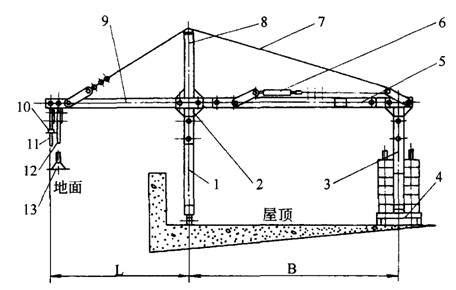

悬挂机构组装示意图

1-前导向支柱;2-前后支柱;3-后导向支柱;4-配重小车;5-中间连接梁;

6-开式索具螺旋扣;7-拉纤钢丝绳;8-拉纤立柱;9-悬臂挑梁;10-上限位块;

11-安全钢丝绳;12-工作钢丝绳;13-绳坠铁

悬挂机构组装示意图

1-前梁;2-上支柱;3-三角形支座;4-中梁;5-拉纤钢丝绳;

6-后梁;7-后座;8-配重;9-后底座;10-前底座

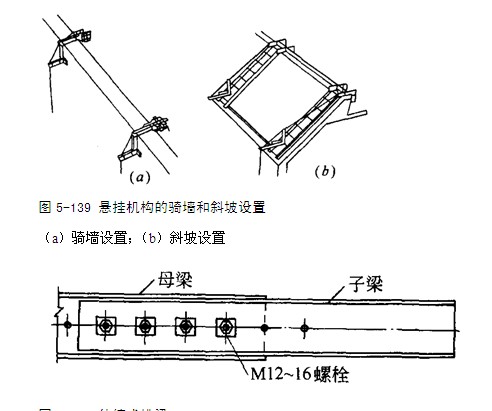

伸缩式挑梁

悬挂机构,设置要点
