吊篮的卷扬升降升降方式有哪些?

卷扬升降采用的卷扬提升机与常用的卷扬机属同一类型,通过钢丝绳的收卷和释放,带动吊箱升降。但其体积小、重量轻,并带有多重安全装置。卷扬提升机可设于悬吊平台的两侧(图5-129)或屋顶之上(图5-130)。后者常需增设移动装置,成为电动升降车(图5-131)。在此基础上又出现了一种带有旋转臂杆,并在轨道上行走的移动式吊篮(图5-132),其技术性能列于表5-99中。

提升机设于吊箱的卷扬式吊篮

电动吊篮传动车示意图

1-钢丝绳;2-活动横担;3-电闸箱;4-电动机防护罩;

5-钢丝绳卷筒;6-配重箱;7-丝杠支脚;8-行走轮

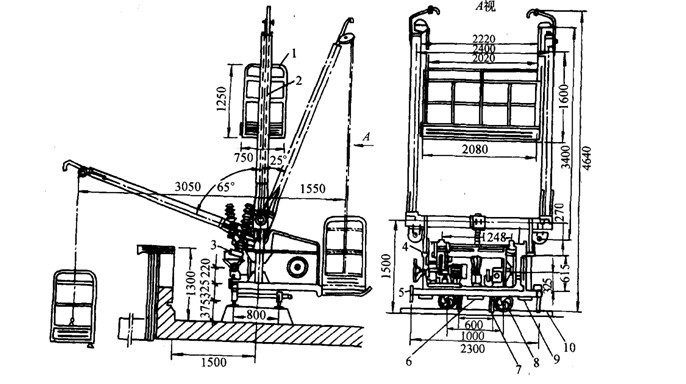

带旋转臂杆的移动式吊篮

1-吊篮;2-臂杆;3-调臂装置;4-卷扬机;5-制动器;

6-配重;7-夹具;8-行走机构;9-车架;10-轨道

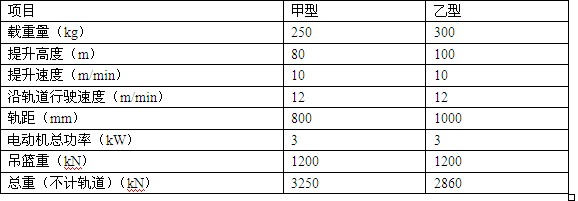

移动式吊篮的技术性能
