如何计算低压开关柜安装工程量?

低压开关柜安装

清单工程量和定额工程量计算规则相同,均按设计图示数量计算。

项目编码:030204004项目名称:低压开关柜

项目编码:030208001项目名称:电力电缆

项目编码:030212003项目名称:电气配线

项目编码;030208005项目名称:电缆支架

【例】某水泵站电气安装工程如图所示,图的说明如下:

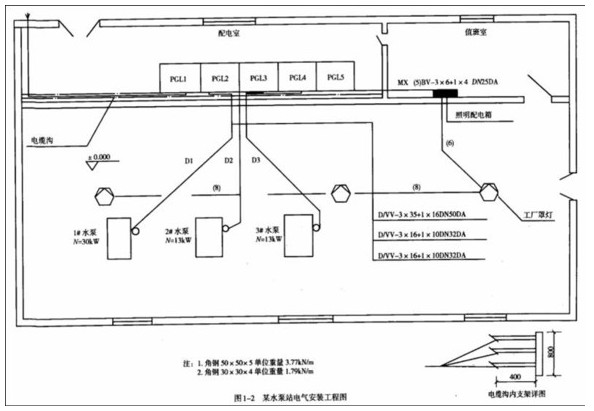

某水泵站电气安装工程图

(1)配电室内设有5台PGL型低压开关柜,其尺寸(宽高厚)为1000mm2000mm600mm,安装在10#基础槽钢上。

(2)电缆沟内设巧个电缆支架,尺寸如支架详图所示。

(3)三台水泵动力电缆D1、D2、D3分别由PGL2、PGL3、PGL4低压开关柜引出,沿电缆沟内支架敷设,出电缆沟再改穿埋地钢管(钢管埋地深度为0.2m)配至1#、2#、3#水泵动力电动机,水泵管口距地面1m。其中:D1、D2、D3回路,沟内电缆水平长度分别为2m、3m、4m;配管长度分别为15m、14m、13m。连接水泵电动机处电缆预留长度按0.1m计。

(4)嵌装式照明配电箱MX,其尺寸(宽高厚)为500mm400mm220mm(箱底标高+1.40m)。

(5)水泵房内设吸顶式工厂罩灯,由配电箱MX集中控制,BV-2.5mm塑料管,顶板暗配。顶管敷管标高为+3.00m。

(6)配管水平长度见图示括号内数字,单位为m。

要求:

(1)依据(全国统-安装工程量计算规则),计算分部分项(定额)工程量。

(2)依据(建设工程量清单计价规范),计算其清单工程量。

[解]1.清单工程量

(1)由图可知,低压配电柜PGL为5台,照明配电箱MX为1台,工厂灯罩为3套。

(2)钢管暗配DN50为15m(题中知配管长15m)

(3)钢管暗配DN32为27m(14m+13m=27m配管长相加)

(4)导线穿管敷设BV-2.5为:[(6+8+8)+(3-1.4- 0.4)]m=23.2m

(5)15塑料管为(3-1.4-0.4+6+8+8)m=23.2m

(6)电缆敷设VV-316+110:(3+14+4+13+0.22+12)m=36.4m(36.4+0.12)m=36.6m

(7)电缆敷设VV-335+116:(2+15+0.2+1)m=18.2m

(8)电缆支架:(0.431.79+0.83.77)15kg=77.46kg

清单工程量计算见表。

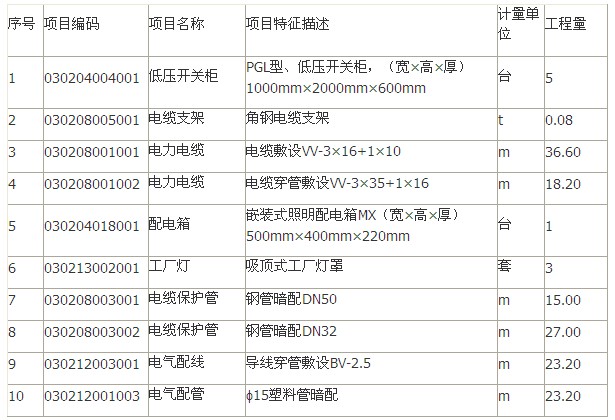

清单工程量计算表

2.定额工程量

(1)由图1-2可知:低压配电柜PGL为5台,照明配电箱MX为1台,工厂罩灯为3套。(2)基础槽钢10#:[(1+0.6)Z]sm=16m

(3)钢管暗配同清单工程量中计算。

DN50为15m; DN32为27m。

(4)电缆敷设计算,根据计算规则,高压开关柜及低压配电盘、箱需预留2.0m,入缆沟需预留1.5m,及题中要求进出各实物的预留长度,计算如下:

VV-316+110:[(2+0.1+0.2+1.5+1)2+3+4+14+13]m=42.6m

VV-335+116:(2+0.1+0.2+1,5+1+15+2)m=21.9m

(5)塑料管暗配15:(3.0-1.4-0.4+6+8+8)m=23.2m

(6)导线穿管敷设BV-2.5:(3.0-1.4-0.4+6+8+8+0.5+0.4)m=24.1m

(7)电缆支架重同清单工程量中计算。
