如何计算配电箱安装工程量

如何计算配电箱安装工程量?

清单工程量和定额工程量计算规则相同,均按设计图示数量计算。

项目编码:030204018项目名称:配电箱

项目编码:030212001项目名称:电气配管

项目编码:030212003项目名称:电气配线

[例]某车间总动力配电箱引出三路管线至三个分动力箱,各动力箱尺寸(高宽深)为:总箱1800mm800mm700rnm;①②号箱900mm700mm500mm;③号箱800mm600mm500mm。总动力配电箱至①号动力箱的供电干线为(335+118)G50,管长6.5m;至②号动力箱供电干线为(225+116)G40,管长6.8m;至③号箱为(316+210)G32,管长7.6m。计算各种截面的管内穿线数量,并列出清单工程量。

【解】35mm导线:(6.5+1.5+0.5+0.9+0.7)3m=32.1m

18mm导线:(6.5+1.8+0.8+0.9+0.7)1m=10.7m

25mm导线:(6,s+1.5+0.8+0.9+0.7)2m=22m

16mm导线:〔(6.8+2.6+1,6)1+(7.6+2.6+0.8+0.6)3]m=45.5m

10mm导线:(7.6+2.6+1.4)2m=23.2m

清单工程量计算见表。

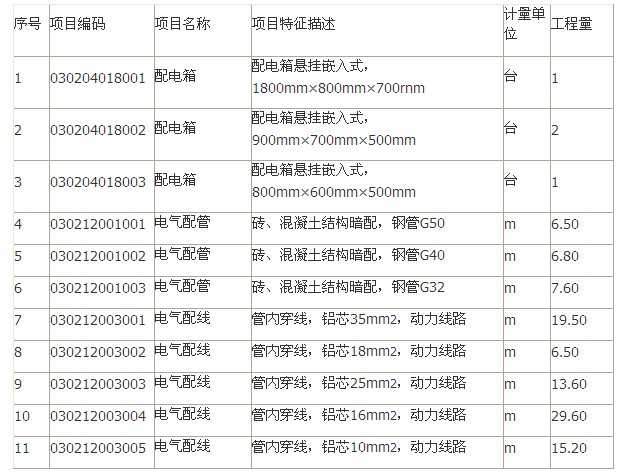

清单工程量计算表

配电箱,安装工程量
