梁板模板施工工艺

计算梁板下支撑体系并确定施工具体参数抄平、弹线支撑架搭设支柱头模板铺梁底及板模板拉线、找平(起拱)支设梁侧模刷涂隔离剂

操作要点:

1、支撑架搭设:支撑架搭设前应根据现场实际情况选择合适的支撑体系,并通过计算确定立杆间距、水平杆步距等参数。立杆接长必须采用对接(使用对拉扣件),高度调整宜采用可调底座或可调顶托,可调底座或可调顶托插入钢管的最小长度必须大于 150mm,顶托伸出立杆长度不得超过 30cm。底层支架应支承在平整坚实的地面上,并在底部加木垫板或混凝土垫块,确保支架在混凝土浇筑过程中不会发生下沉。

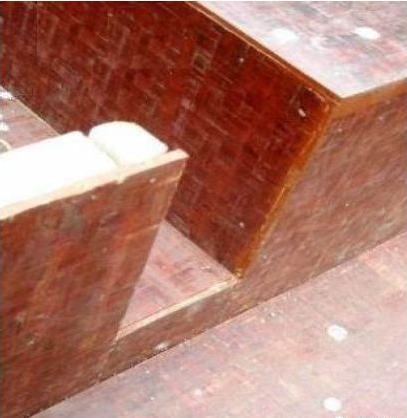

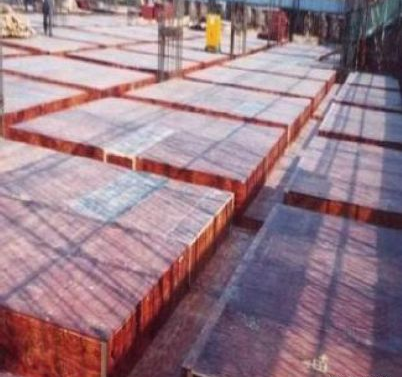

2、铺设底模:将加工好的梁底模及板模板放置于支撑架上,梁底模两边木方与胶合板结合处,应预留侧模位置,粘贴海绵条。随即根据图纸设置调节底模标高与轴线,并进行固定。

3、支设侧模:侧模高度根据图纸设计确定,龙骨间距不大于 200mm。侧模与平台板与底模结合处加设通长 50mm100mm木方。侧模加固一般采用对拉螺栓,间距一般以 600mm 为宜。

4、支撑要求:梁高600mm 时应设置对拉螺栓,对拉螺栓水平间距为 500mm,垂直间距 300mm。梁底模板应设大横杆及小横杆。

5、模板起拱:梁跨度4m 时,其模板应按设计要求起拱;当设计无具体要求时,起拱高度为跨度的 1~3,主次梁交接时,先主梁起拱,后次梁起拱。

质量要求:

1、模板及其支架具有足够的强度、刚性,不致发生不允许的下沉和变形;其支架的支承部分必须有足够的支承面积。

2、模板接缝严密,不得漏浆,宽度应不大于 2mm。

3、模板与混凝土接触面应清理干净并涂刷模板隔离剂,不得采用影响结构性能或影响装修施工的隔离剂。

4、梁底要留清扫口,便于梁内垃圾清理。清扫口封堵严密,防止出现错台或漏浆。
