原因 2：CAD 中的截面未闭合或线段之间首尾不相连，在 CAD 中需详细检查；
原因 3：CAD 建模的绘制单位为 m，而非 mm，桥博导入 CAD 图元时，其基本单位为 mm，当线段长度小于 1mm 时将被自动系统认为不存在，因此会产生截面导入不成功的假象。
从CAD导入截面的操作过程如下：

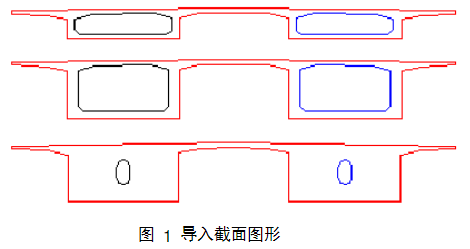

1.绘制截面图形：准备需要输入的截面，在CAD中进行绘制好。如图1所示，图中有3个截面，分3个图层：0图层、1图层、2图层画出，外框与内框颜色设定都不相同，保存的文件名为1.dxf。绘制时有如下规定：
■图元必须为LINE、ARC、CIRCLE、PLINE、SPLINE。
■图形单位为毫米，精度到毫米。
■一个图层对应一个截面。
■同一个截面的每个环集的颜色必须不同，每一个环对应唯一一种颜色。

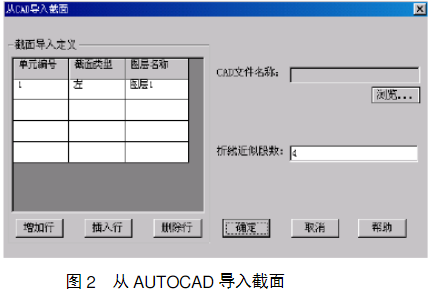

2.导入截面对话框各选项含义如下：
■单元编号：导入的截面所在单元的编号。
■截面类型：点中单元格，选择导入的截面的属性（左，右，左附1,左附2，左附3，右附1，右附2，右附3）
■图层名称：导入的截面所在的图层，如果输入了不对的图层或者是不存在的图形，系统将自动返回。
■CAD文件名称：点击浏览，选择所要导入截面的CAD文件。
■增加、插入、删除行：通过行的增、插、删除操作，设定要输入表格的行数；表格中可以存在空行，但同一行中必须是3项都输入，或者是3项都不输入。
■折线近似段数：从CAD图形导入截面数据时，将图形中曲线转换成多线段，可自定义数量。

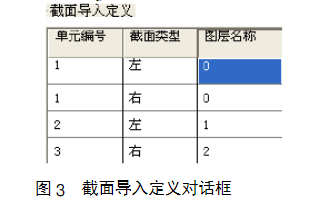

3.输入截面导入定义信息：如按图3所示进行输入。
4.选择导入的CAD文件：在图2中单击浏览按钮，系统将弹出如图4所示对话框，键入有效的CAD文件名，选择确定即可，如选择1.dxf
5.输入折线近似段数：在图2中，输入折线近似段数，确定一条曲线转换成多少线段，如输入10。
6.单击确定，导入截面。
