项目概况
该项目位于重庆草家湾车辆段地块西北角处，说起重庆，大家都会想起它名不虚传的别名山城，在重庆见到各种诡异奇特的建筑简直太寻常了。此项目也不例外，所在区域地貌特征显著，为构造剥蚀浅丘沟谷地貌，简单来说即农田耕地多，地形起伏大，大到什么程度呢？相对高差达67.6m，斜坡地段地形坡角为20～30，而局部陡崖高达60。
我们再来看看项目的周边环境，项目被夹在两个山丘之间，场地东西两端位于两山丘的山坡上，南侧为场内回填边坡，北侧为G5001重庆绕城高速公路，场地周边多为林地。

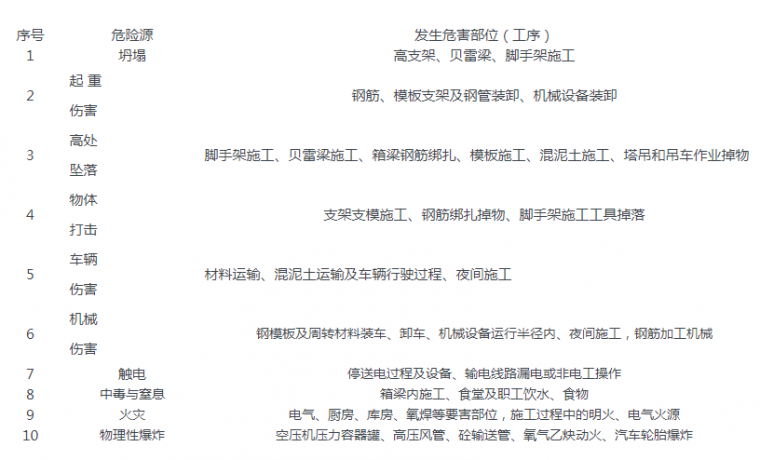

面对山坡陡峻、跨越山谷（野水沟）的地形，项目空心墩高度达到59.5m，箱梁支架搭设超高、超长，高空空作业施工风险性极大。为确保施工安全，项目根据工程设计，结合地形地貌等工程特点，进行了危险源分析：
尽管困难很多，但是这也难不倒项目组。这不，BIM是时候出场了。
施工模拟

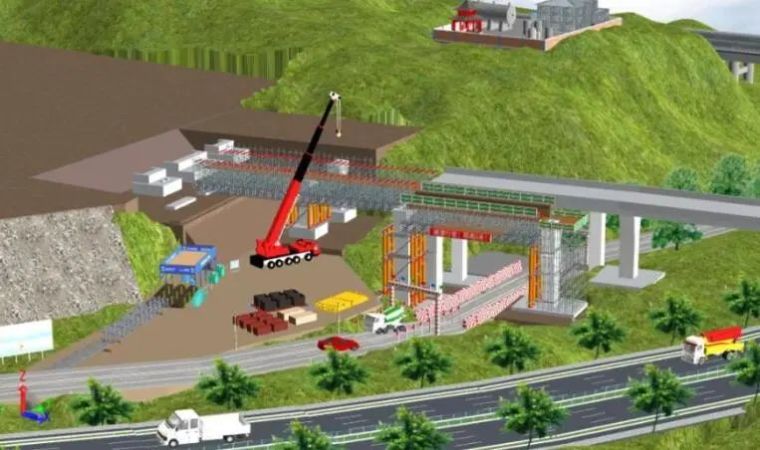

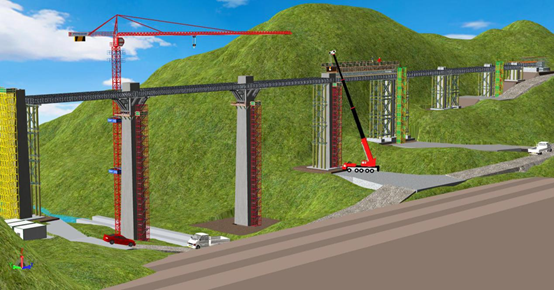

为更好地进行方案沟通与交底，项目组对施工工艺技术流程进行了BIM三维可视化模拟：

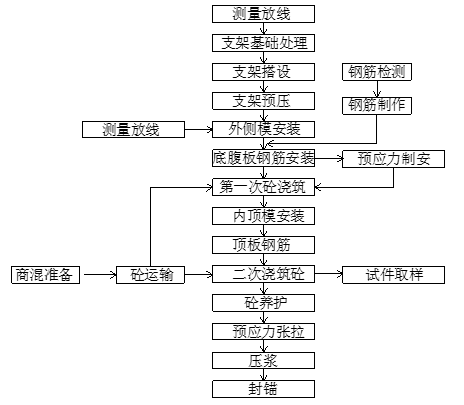

通过对原有施工方案进行优化，得到了以下的施工流程：
其中以ZC6/7号墩三角形悬梁挑支架搭设为例。为解决钢管立柱超高和控制贝雷梁跨度不大于24米，在最高墩ZC6、ZC7桥墩上采用悬挑三角支架支承箱梁，从BIM模型可知，该部位由3部分组成：即顺桥向1#悬挑三角支架、横桥向2# 三角支架，以及安拆三角支架用的临时钢平台等三部分组成。

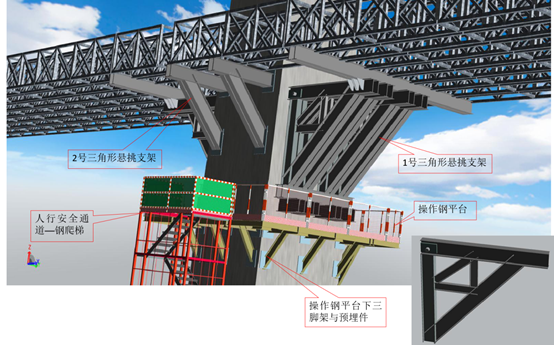

▲ZC6/7号墩预埋三角形悬挑支架
一般专业厂家加工制作和现场吊装安装三个阶段。▲ ZC6/7号墩预埋三角形悬挑支架平、剖面图用BIM技术对上述流程进行模拟，明确其主要工艺顺序为：墩柱上预留洞和预埋加工件（工字钢及钢板）专业厂家加工制作操作平台安装及防护1#支架现场安装2#支架现场安装。
每一个支架安装都有各自的要求与顺序，为更好地说明，项目组利用BIM技术进行了详细的模拟与展示，在此不做详述，直接看图。

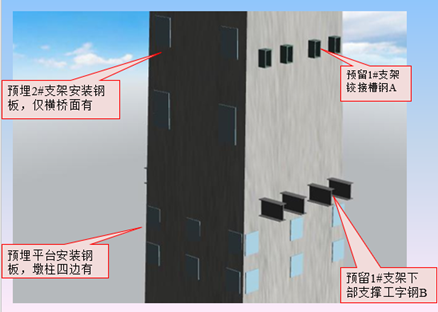

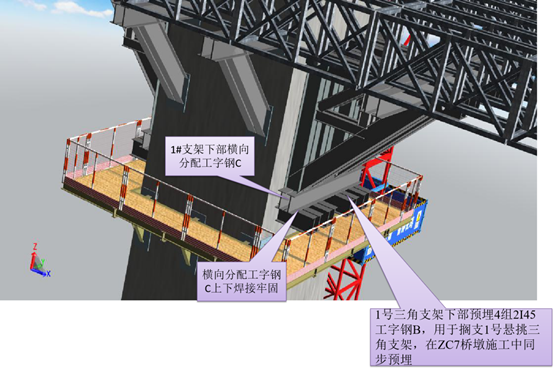

▲ ZC6/7号墩预埋三角形悬挑支架---下部连接
▲ZC6/7号墩预埋三角形悬挑支架---上部铰接
模板支架专项施工方案
现在，让我们从工艺流程中跳出来，聚焦项目的模板支架的搭设。

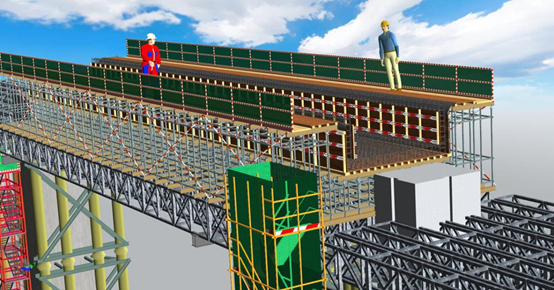

为更好地体现顶部盘扣支架的搭设技术要求，项目组在文字描述的基础上，利用BIM技术进行了形象展示：立杆底部设可调底座、可调托撑，支架立杆必须设纵、横向扫地杆，横向主龙骨采用工字钢，纵向次龙骨采用正木方，模板采用桥梁专用竹胶合板

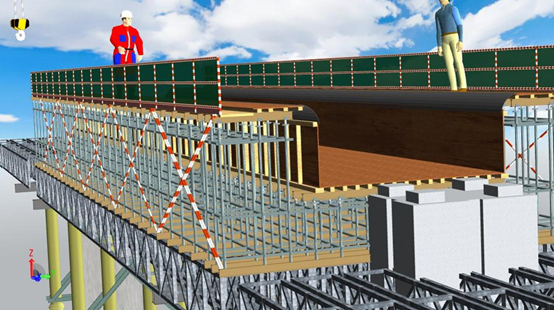

箱梁模板构成及做法，同样充分利用了BIM技术的可视化优点，有效辅助项目方案从设计阶段向施工阶段进行传递。
施工安全
此前，我们说了项目建设难度大，所以要想出色完成此项目的施工过程，安全问题就是重中之重。

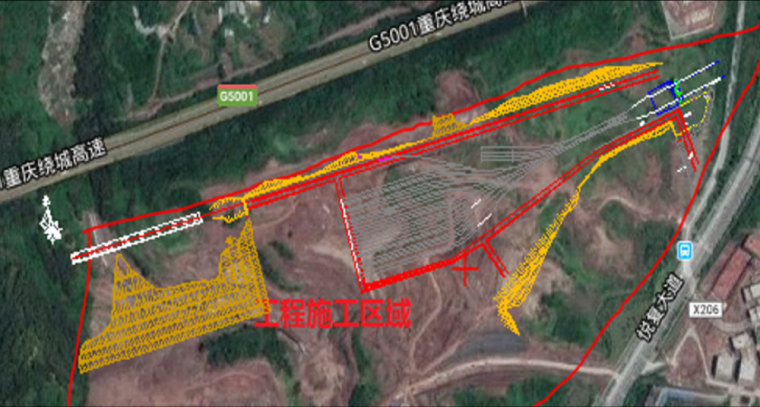

▲施工区域安全应急道路平面图
▲盘扣支架顶部安全通道三维展示图

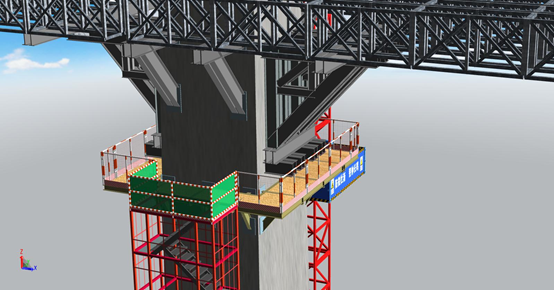

▲钢爬梯和钢管双爬梯三维展示图
为了突出整个项目在安全设施上的投入，无论是从大局出发设置的区域通道布局，将安全通道与道路连接，保证整个施工区域安全通道畅通，还是从实用性出发设置的安全通道，保证工人高空作业的安全性，项目组都利用BIM技术将安全措施以三维形式展示出来，获得了工程施工专家评审会议专家组的一致认可。
后记
由于时间紧、地形情况复杂，为更好地向专家汇报论坛方案，并与项目人员进行交底，本项目利用品茗BIM施工策划软件进行了三维可视化模拟，对项目工艺流程、支架模板搭设、施工安全注意事项等重要环节进行了形象展示，最终顺利通过箱梁模板支架危险性较大工程施工专家评审会议。
