1项目背景
项目意义：湫坡头（陕甘界）至旬邑公路（以下简称本项目）是国家高速公路银百线（G69）陕西境段的重要组成部分，是咸（阳）旬（邑）高速向北的继续延伸，并与甘肃省规划的甜水堡至罗儿沟圈高速公路相接。本项目对陕甘宁革命老区经济振兴，国家和陕西省高速公路网完善，区域优势资源开发以及红色旅游资源开发均具有十分积极的促进作用。
地理位置：本项目路线起于甘肃境内正宁县花园村以北，支党河特大桥甘肃岸桥头（右幅K295+761）与银百线甜水堡经庆城至永和高速公路顺接（=甘肃段右幅K295+760.831），终点位于陕西境内旬邑县赤道社区西南侧与已建银百线咸旬高速路相接，并通过终点赤道枢纽立交与G3511荷宝线旬邑至凤翔段高速公路相接，路线全长24.939公里。
2项目包含的BIM模型内容
1.实景模型
实景航拍及模型提交
2. 桥梁建模
支党河特大桥、梁渠沟大桥、太村产业园1-4号桥、文家村中桥、 新丰桥、 于家沟畔桥、 老虎渠 ，甜水沟桥，15座天桥分离式立交两座
3. 交叉工程建模
赤道枢纽立交道路，6座匝道桥（BK0+768.49匝道桥，CK0+546匝道桥，CK0+789.5匝道桥，CK1+001.59匝道桥，DK0+530.2匝道桥，FK0+574.94匝道桥），湫坡头立交道路，一座匝道桥（E匝道桥）
4.道路工程
DTM 模型，路线建模，施工便道建模，主路道路，主路防撞护栏，主路以及匝道标线
5.涵洞，通道部分
30处涵洞，20处通道
6.土建模型
第七册第三册-综合楼，第七册第四册-机修间，第七册第四册-加油站，第七册第四册-设施配套房，第七册第四册-宿舍楼
7.钢筋部分建模
支党河特大桥，梁渠沟大桥
3桥梁建模概述
4BIM模型成功总览

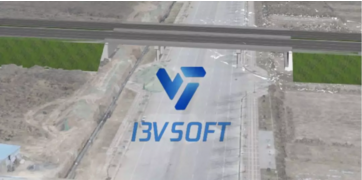

实景模型：采用CCMaster、CCEngine、CCViewer、Microstation软件联合制作实景模型，模型精度高、可多角度漫游查看、且桥梁模型可导入实景模型中。
三维桥梁模型：模型使用Microstation、PowerCivil、OpenBridegeModeler软件建模，箱梁几何尺寸与图纸一致，保持桥墩模型与设计一致，可视化混凝土量。
三维钢筋模型：利用ProStructures、Microstation进行建模，保持钢筋直径、间距与图纸一致；既能批量导出工程量，也能根据需求，分部位查看；还可导入桥梁模型中，生成截面图。
5施工应用

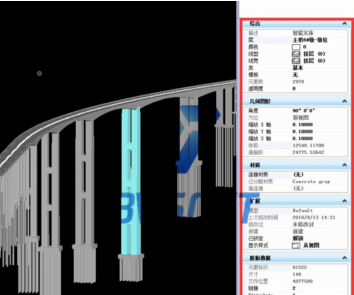

工程量统计-快速提量：墩身混凝土方量查看

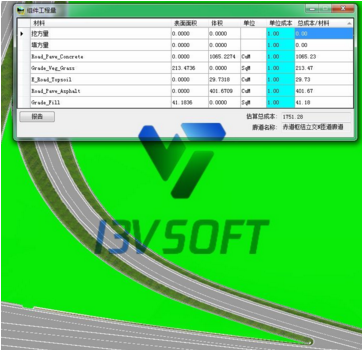

工程量统计-快速提量：道路工程量统计
图纸问题：以下是匝道入口，发现主线与匝道高程存在2米多的差距
图纸问题：以下是特大桥主墩，发现前后图纸尺寸矛盾
图纸问题：以下是中桥桥墩，发现系梁标高存在问题

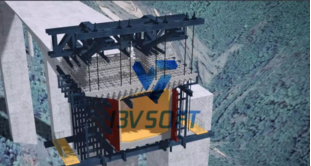

施工模拟
6项目总结
本项目BIM技术应用的开展与探索，达到了预期项目组设定的目标要求，提升了工作效率及各参建单位的利益，为后期工程BIM技术的应用积累了宝贵的经验。
