可调式井框盖检查井施工工艺标准
1 适用范围
本标准适用于城市道路检查井。
2 规范引用文件
《城镇道路工程施工与质量验收规范》（CJJ1-2008）
3 术语
3.1 可调式井框盖 adjustable manhole course
由盖面、井座、内藏式连接轴、防噪音橡胶条与高强度弹性销等部件组成，井盖具有防下沉、防震动、防噪音、防盗、防滑、防意外开启等功能。
3.2 主控项目dominant item
城镇道路工程中的对质量、安全、卫生、环境保护和公众利益起决定性作用的检验项目。
14.3.3 一般项目general item
除主控项目以外的检验项目。
4 施工准备
Ⅰ 技术准备
4.1 熟悉图纸
图纸 (标准图集) 会审已完成并进行了设计交底。
4.2 技术交底
施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级等质量要求。
Ⅱ 物资准备
4.3 水泥、砂、砖、掺合料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。
4.4可调式井框盖、踏步的选用符合设计要求。
Ⅲ 施工设备准备
4.5 撬杠和起盖钩，施工测量和检验试验仪器设备。
Ⅳ 作业条件准备
4.6 排水管道检查井基础强度应满足设计要求，表面清理干净整洁。
4.7 测设井位轴线位置并标示井底高程流水面高程。
4.8 所用材料已运至施工现场数量满足施工需要。
4.9施工用砂浆配合比已完成并满足施工需要。
4.10井室内未接通的备用支线管口已封堵完成。
5 施工工艺
Ⅰ 施工工艺流程

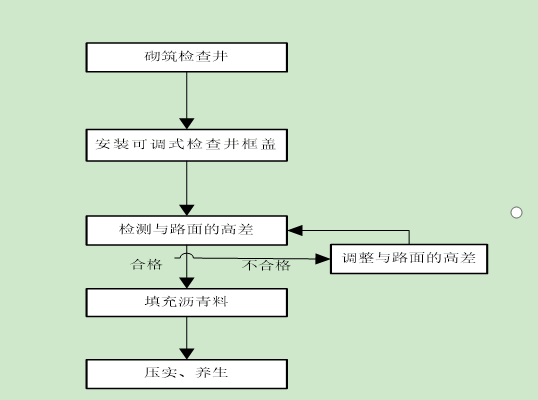

5.1 施工工艺流程应符合图5.1的规定。
图5.1 施工工艺流程图
Ⅱ 操作工艺
5.2 砌筑检查井：
1 井底基础应与管道基础同时浇筑。
2 砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖之间灰缝保持1㎝。
3 排水管道检查井内的流槽应与井壁同时砌筑，管内底高程应符合本工艺质量标准的要求。
4 砖砌圆形检查井时，应随时检测直径尺寸。当需要收口时，如为四面收进，则每次收进不应大于30㎜；如为三面收进，则每次收进不应大于50㎜。砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并应压实。
5 砌筑检查井的踏步应随砌随安，位置准确，踏步安装后在砌筑砂浆或砼未达到规定抗压强度前不得踩踏。
6 砌筑检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。
7 当砖砌井身不能一次砌完，在二次接高时应将原砖面的泥土杂物清理干净，再用水清洗砖面并浸透。
8 砖砌检查井接入圆管的管口应与井内壁平齐，当接入管径大于300㎜时，应砌砖圈加固。管子穿越井室壁或井底，应留有3050㎜的环缝用油麻、水泥砂浆、油麻石棉水泥或黏土填塞并捣实。
5.3 安装可调式井框盖
1 根据路面高度，将混凝土调节环固定在井筒顶部，确保混凝土调节环顶面与路面高差为12~16cm。采用1:2砂浆粘结，砂浆厚度不得超过2cm。
2 将安装框套进调节环中，以确认调节环的高度是否能够满足施工要求。为保证井盖能正确的被安装到位，必须保证安装框底部是处在被套调节环内的位置。
3 在接茬立面、调节环处均匀涂刷结合油。
4 将新的井框盖放进预制结构中，井盖的开启方向应垂直于水流方向。
5 铺设沥青混合料，压路机初压。
6 用三米直尺检查井框盖与路面的高差，对于不合格的进行调整。
7 压路机复压，所有塞在开启口、铰链及透气孔中的沥青必须全部清理干净，以保证井盖日后正常的使用。
Ⅲ 季节性施工
5.4 雨期砌筑检查井时应在管道铺设后一次砌起井身。为了防止漂管必要时可在检查井的井室底部预留进水孔但填土前必须砌堵严实。
5.5 冬期砌筑检查井时应有覆盖等防寒措施，并应在两端管头加设风挡，必要时可采用抗冻砂浆砌筑。对于特殊严寒地区管道施工应在解冻后砌筑。
6 质量标准标准
6.1 主控项目应符合下列规定
1原材料质量应符合下列规定
检验方法：检查产品质量合格证明书、各项性能检验报告、进场验收记录。
2砌筑砂浆应符合设计要求
检查数量：每50m3的砌体或混凝土每浇筑一个台班一组试块。
检验方法：检查试件强度试验报告。
3砌筑结构应灰浆饱满、灰缝平直，不得有通缝、瞎缝。
检验方法：逐个观察。
4 地基承载力必须符合设计要求。
检验方法：检查地基承载力试验报告。
5 井周边回填土必须符合设计要求。
6.2一般项目应符合以下规定：
1井壁抹面应密实平整，不得有空鼓，裂缝等现象；混凝土无明显一般质量缺陷；井室无明显湿渍现象。
检验方法：逐个观察。
2井内部构造符合设计和水利工艺要求，且部位位置及尺寸正确，无建筑垃圾等杂物；检查井流槽应平顺、圆滑、光洁。
检验方法：逐个观察。
3 井室内踏步位置正确、牢固。
检验方法：逐个观察，用钢尺量测。
4 井盖、座规格符合设计要求，安装稳固。
检验方法：逐个观察。
5井室的允许偏差应符合表6.2-1的规定。
观察和用钢板尺量
7 产品保护
7.1 砌筑井室施工过程中要注意对预制盖板、砖进行保护，严禁磕碰。
7.2 井室砌筑完成后应及时安装井盖或临时加盖以防止施工垃圾掉入井室内污染井室。
7.3要加强对井室及流槽抹面养护以防止出现抹面裂缝。
8 职业健康安全教育
8.1 路面施工时应封闭作业区域，并在来车方向前放设置禁止通行的标志。
8.2 施工人员必须佩戴相应的安全防护用具和劳保用品。
8.3基础强度达到规定强度，并经验收合格后及时砌筑井室结构。
8.4井室施工作业现场应设护栏和安全标志。
8.5井室完成后应及时安装井盖，施工中断未安装井盖的井室必须临时加盖或设围挡、护栏、并加安全标志。
9 绿色施工要求
9.1 施工所产生的垃圾和废弃物，如清理场地的表层腐质上、工程剩余的废料，应根据各自不同的情况，分别处理，不得任意裸露弃置。
9.2 在城镇居民区施工时，由机械设备和工艺操作所产生的噪声，不得超过当地政府规定标准，否则应采取消声措施或避开夜间施工作业。
9.3井室完成后应及时回填土，清理现场，当日回填土不能完成时，必须设围挡或护栏并加安全标志。
10 质量记录
10.1 可调式井框盖产的品合格证和出厂检验报告和复试报告。
10.2 测量复试记录。
10.3 检验批质量检验记录。
