桥梁施工大型临时结构设计-盘扣支架计算

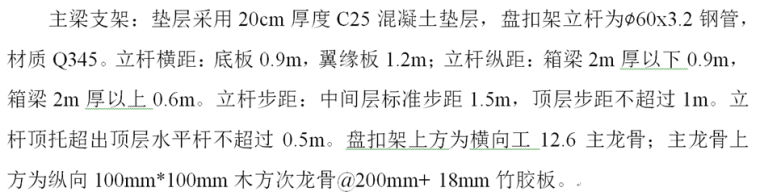

盘扣支架概况:

箱梁厚度跨中1.64,墩顶3.24m

验算内容,自上而下:

1、面层体系强度、刚度验算(模板、次龙骨、主龙骨)

2、立杆稳定验算(选择不利位置立杆组合风荷载与不组合风荷载验算)

3、架体抗倾覆稳定验算

4、地基承载力验算

1检算依据及检算参数

1.1检算依据

1) 主桥设计文件;

2)《公路桥涵设计通用规范》(JTG D60-2015);

3)《公路桥涵地基与基础设计规范》(JTG 3363-2019);

4)《钢结构设计标准》(GB50017-2017);

5)《建筑结构荷载规范》(GB50009-2012)

6)《建筑工程模板支撑系统安全技术规程》(DB29-203-2010)

7)《建筑施工承插型盘扣式钢管支架安全技术规程》(JGJ231-2010)

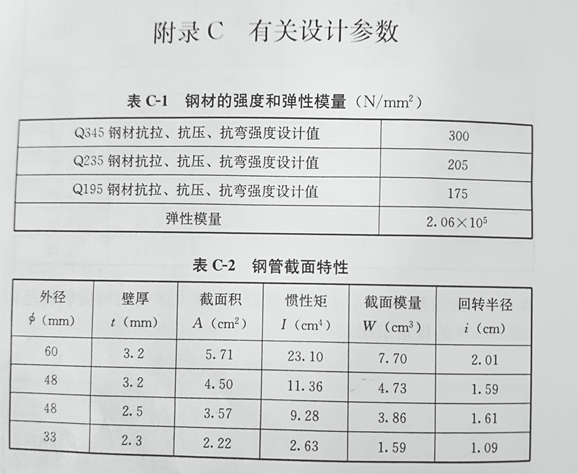

1.2检算参数

1.1设计条件

风压:0.3

1荷载参数

1.1结构自重

盘扣架本身自重,盘扣架较低,自重较小,忽略。

1.2模板荷载

模板荷载取2kPa;

1.3施工荷载

包括施工作业人员、施工设备、零星材料:3.0kPa

1.4振捣荷载

按2.0kPa考虑

1.5混凝土荷载

混凝土容重:26.0kN/m3

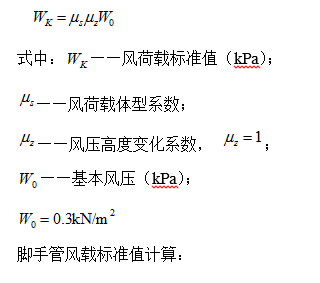

1.6风荷载

按《建筑施工承插型盘扣式钢管支架安全技术规程》计算:

(1)立杆纵向间距0.9m,竖向步距1.5m。挡风系数如下

整体体形系数(横向29排):

5、结构验算

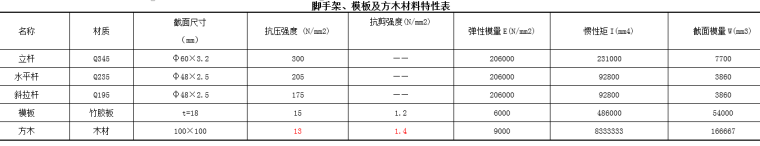

模板(t=18mm)计算

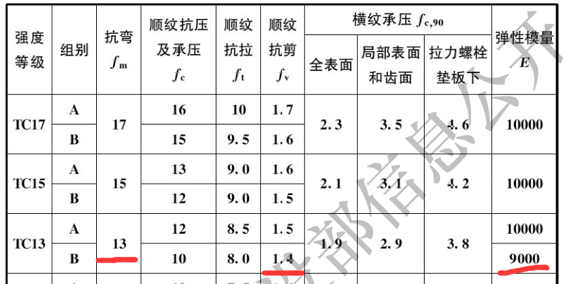

纵向方木(100x100)计算

按照硬化层45角传力,底座经过0.2m厚砼硬化层传至地基表面的扩散面积为。

单根立杆轴力标准值最大为(纵距0.6m区段)。

基底压力p=N/S =163kPa。

要求砼硬化层厚度不小于0.2m,地基承载力特征值不小于200kPa。

1结论

支架的强度、刚度、稳定性均满足规范要求。
