一、末端设备冷负荷指标：
备注：
1、选择末端设备时其参数按照高档选取，并适当考虑末端设备的噪音对房间使用功能带来的影响：家装卧室尽量选用FP-102以下的盘管；办公室、酒店类新风机、吊柜均选择3000m3/h风量以下吊柜；商场选择5000m3/h风量以下吊柜。
2、新风机一般选择4排管，回风工况一般选择6排管，2000m3/h以上的空调器均应在出风端设置消声静压箱；6000m3/h以上的空调器出风端宜采用阻抗复合消声器，并在回风端安装消声静压箱。
3、注意当西晒、大玻璃窗、角部房间、顶层房间等的负荷变化。若四周为玻璃幕墙，则负荷为400w/m2及以上。
二、主机选型（负荷指标）：
2.1办公楼：
（1）、空面小于5000m2，有新风，主机按照200w/m2来选取。没有新风，则可选180w/m2 (过道不算空调面积)。
（2）、空面大于5000m2，有新风，主机按照180w/m2来选取。没有新风，则可选170w/m2 (过道不算空调面积)。
2.2商场、餐饮、茶楼：
主机按照220-250w/ m2来选取，根据面积大小来取值，2000m2以上取下限。
2.3宾馆（纯客房）：
（1）、空面小于10000 m2，有新风，主机按照180w/m2来选取。没有新风，则可选170 =w/m2 (过道均不算空调面积，已考虑使用系数)。
（2）、空面大于10000m2，有新风，主机按照160-170w/m2来选取。没有新风，则可选150-160w/m2 (过道均不算空调面积已考虑使用系数。)
（3）、空面大于20000m2，主机按照150w/m2来选取。(过道均不算空调面积，已考虑使用系数)。
2.4餐饮+客房：
主机负荷分别计算，可根据使用要求考虑或者不考虑同时使用系数，为了保证空调效果，同时使用系数不宜过低（70%）。

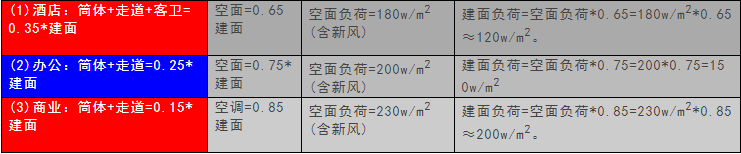

2.5建面与空面的关系：
2.6负荷估算表(以上内容用表格表达)：
注：新风负荷一般取值为15-25w/m2。
2.7厂房：
1、根据温度要求，一般厂房取180~220~260~350w/m2，如厂房单层面积在4000m2以上；内区负荷小，取上限，如厂房单层面积小，可考虑中间值；如厂房为顶层，则需考虑下限值。
2、末端可选择喷射型空调机组或者风管+喷射风口的送风方式；若制热有要求，最好考虑底部回风。
三、水系统：
1、主水管管径及流速参见水管阻力计算表；最不利环路300m以内，可按照0.04~0.05比摩阻选择，最不利环路300m~400m可按照0.03~0.04比摩阻选择；最不利环路＞400m可按照0.02~0.03比摩阻选择；
2、一般情况均采用异程式；若楼层高度超过10层宜采用立管同程式，楼层主管到最不利环路超过100m，宜采用水平管同程式。
3、水系统压力：
3.1系统静压力应8kg，即主机到膨胀水箱的高度应小于80m；且在60~80m高度范围时，水泵为抽出式，即将水泵出口向末端系统打水，减小主机承压，可不分高低区。
3.2当层高在100m左右时，即系统静压10kg时，最好是将水系统分为高低区；高区需要预留板换机房，若高区没有地方设置板换，可考虑将板换设置在冷冻机房，板换二次侧压力偏大，但高区系统压力减小，主机压力减小。
4、水管的选材上：通常DN40及以下镀锌钢管；DN50~DN250以上为无缝钢管，DN300及以上为螺旋钢管。暖通南社编辑。
5、凝结水系统：
（1）一般情况下，每1kW的冷负荷每小时产生约0.4kg左右的冷凝水，在潜热负荷较高时，每1kW冷负荷每小时产生约0.8kg冷凝水；
（2）通常，可以根据机组的冷负荷Q按下列数据近似选定冷凝水管的公称直径：
（3）凝结水应保证5的排水坡度，坡向排水端；
（4）若冷凝水管路较长，应加设通气孔；
（5）材料选用UPVC管。无需保温。
6、 DN250以上才考虑报冷却水的电子水处理仪。
DN150以上才考虑冷冻水的电子水处理仪。
7、注意是否安装电动二通阀、自力式压差平衡阀（只适合于变水量系统）等；
8、冷却塔的选择（估算）：
机组制冷量（kcal/104）系数 =冷却塔的水流量（T/m3）
冷却塔的选择也可按照主机冷却水量1.25～1.5的安全系数来选择；
噪音要求不高、或考虑经济性时，才可用圆塔。

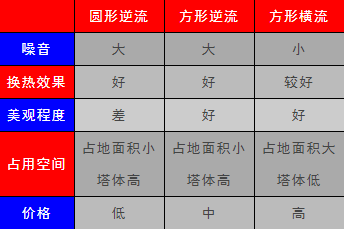

冷却塔的性能比较
9、水泵的选择：（除甲方要求外，一般不用备用泵）
（1）原则上一律选用管道泵，即立式泵。除非甲方有要求改动。流量大于400m3/h的采用立式双吸泵。
（2）扬程的确定：
对于闭式系统，水泵的扬程是根据空调水系统的最不利环路的阻力确定的。
扬程= 管道阻力+空调设备（制冷机组、空调器、风机盘管、阀门等）阻力
其中：管道阻力 = 局部阻力 + 沿程阻力=沿程阻力1.3
空调设备阻力的估算值为：14～18 m
考虑到气蚀带来的水泵性能的下降，可以乘以1.1的安全系数；
综上，水泵扬程 = （14～18 m + 管段长度沿程阻力1.3）1.1
注：沿程阻力在公司的水管流速技术资料查找
一般情况下：冷冻水泵扬程在25～28 m之间（考虑1.1～1.2保险系数）
冷却水泵扬程在25 m左右（考虑1.1～1.2保险系数）
（3）冷冻水泵流量的确定：
定水量系统：水泵流量 = 系统末端水流量1.2
变水量系统：水泵流量 = 系统末端水流量同时使用系数1.2
（4）冷却水泵流量的确定：主机和塔水量的平均值。
（5）水泵的选择：根据以上所算出来的系统的扬程和流量选择水泵，原则上尽量使所选的水泵靠近所需要的实际值，若扬程高了，水量可以选小些；扬程低了，水量可以选高些；
(6)膨胀水箱：
为保证膨胀水箱和水系统的正常使用，在机械循环系统中，膨胀水箱应接在水泵的吸入侧。水箱标高应至少高出系统最高点1米。
膨胀水箱的容积按以下原则估算：120KW（含）以下的小系统，不设置膨胀水箱。120~500KW的中型系统，设置水箱尺寸为：600*600*600，进水管在水箱中间高度；500KW以上大系统根据实际情况处理。
同时也可由系统中的水容量和最大的水温变化幅度进行下式计算：
VP=△tVS m3
式中VP―膨胀水箱有效容积，m3
水的体积膨胀系数，=0.0006，L/ m3℃
△t最大的水温变化值，℃
VS系统内的水容量（包括设备里和管道里的），m3
(7)主机旁通设置：当没有设置二通阀时，按照末端流量选择水泵，流量比主机大30%以上时，需考虑安装旁通管，使通过主机的水流量基本与主机匹配。
(8)当多台主机并联运行时，需考虑水泵与主机的匹配，并注意在主机上安装电动蝶阀，保证主机的流量。
(9)冷却塔为多台并联安装时，请注意在冷却塔进出水管及主机进水管上安装电动蝶阀，保证主机流量及冷却水被及时冷却。
四、风系统：

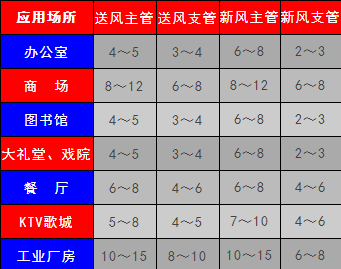

1、各场所送风速度推荐表：
2、送风口风速：防雨百叶3.0~3.5 m/s；双层百叶2.5～3.0 m/s；散流器2.5~3.3m/s；（可根据房间进深、层高等做适当调整，高空间采用喷射风口射程可达到20m）；回风口风速2.2m/s；
3、凡是有制热要求吊顶高度大于4m的场所，宜采用下送风；当高度大于6m且需制热时，必须采用喷射风口或旋流风口送风。
4、喷射风口参数表：.
5、风冷热泵机组系统中风机盘管下送风口不选用散流器，宜选用双层百叶风口。
6、风管材质选用：设计中没有明确指定材料，可选择纤维织物风管、复合保温风管。
7、新风量的确定：

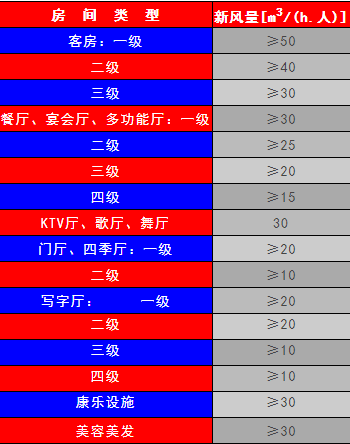

民用建筑最小新风量(表9.1)
旅馆新风标准(表9.2)
办公主楼新风标准(表9.3)
8、商场、餐厅、宴会厅、多功能厅等发热量大、人员密集的场所，需注意过渡季节尽量用室外新风送风，保持室内空气新鲜的同时达到节能运行的目的（即可考虑过渡全新风运行；平时回风+新风汇合运行）。
9、排风系统：
9.1餐厅、大型会议室、多功能厅等场所，宜考虑排风系统，排除室内污浊空气，排风量安装新风的80~90%计算。
9.2排风系统管道超过40m，宜采用排风扇+排风风机的方式，排风机风量=所有末端风扇风量的和。
五、配电系统：
1、风机盘管控制线（不带二通阀）ZRVV40.75mm2，（带二通阀）ZRVV60.75mm2，主线为32.5 mm2（根据盘管的数量、功率确定，一般15台以内）；
2、主机电源线大小参照其电气参数或电线选型表格；
3、小、中型中央空调系统需配置独立的配电箱（包含末端总电源，水泵、主机电源）；
4、大型中央空调系统需配置独立的配电柜（包含冷却水泵、冷冻水泵、冷却塔、主机电源等，末端电源可以独立）；
5、电线电缆载流量表：
5.1 BV型塑料绝缘电线穿塑料管敷设的载流量n=70℃ (表1)

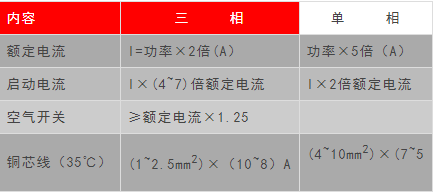

5.2电流、功率、导线换算表 (表2 )
