多联机要求:
预留设计时,要考虑新风措施(设置管井或外墙开百叶)
新风方式:全新风机组(有室外机)、热回收机组(无室外机)

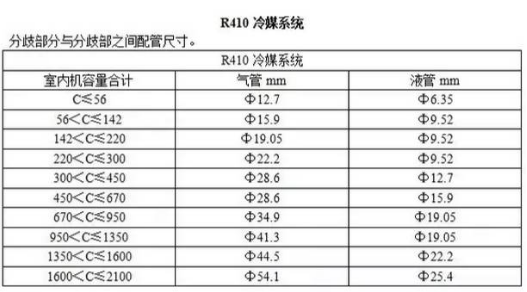

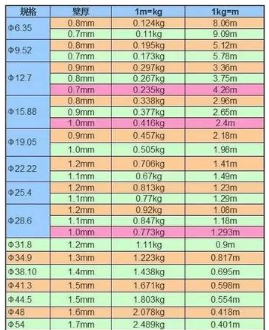

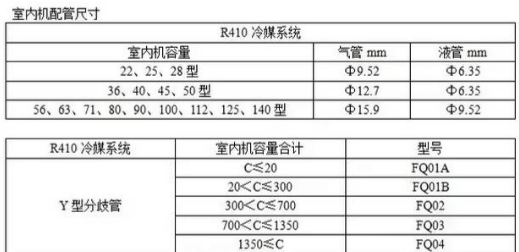

冷媒管井
中间区域设冷媒管井或两边各设一个冷媒管井
冷媒管井尽量开检修门,净宽600左右
屋面室外机区域靠近冷媒管井
室外机
室外机摆放区域靠近冷媒管井
混凝土基础,高150-200mm
荷载:300Kg/m2
电量:00Kw/380V(最好一个模块一个回路)
接管一般在正面
室外机估算:
1HP=15m2(办公)
1HP=12m2(会议、商业)
1HP电量=0.82Kw
设计要求
冷媒管,空调室外机,新风室外机做好编号
空调系统和新风系统一一对应
四面出风适用于层高3.5m以下
新风口需要标明新风量
风管高200采用单叶蝶阀,风管高200采用多叶蝶阀
新风进口设可关闭的阀门,严寒地区为保温电动风阀
送风口、新风口~双层百叶;回风口~格栅风口
送风口间距:办公2.5~3.5m;商场、娱乐4~6m
回风口:人不经常停留的地方、房间的边和角、有利于气流组织
内机接风管的速度:1.5~2.0m/s,不超过2.5m/s,否则带出冷凝水(盘管在风机的出风侧)
室外机注明连接率,考虑温度修正、高度修正、融霜修正
全热交换器的新风量与排风量不应相同,满足房间正压要求
分层摆放要求:
设备平台的尺寸:净宽需要1800mm、净高需要2800mm,长度根据模块数量
(注:以上尺寸仅为空调机组,还需要考虑新风机组)
高层建筑分层布置原则:
在建筑的四个拐角处各设置一个室外机平台
将面积较小的排风百叶设置在南北主要立面上
将面积较大的进风百叶设置在东西次要立面上
空调平台还可作为空调房间的排风出口
空调平台地面采用镂空的钢格栅,不用计入建筑面积,还可自然通风
室外机底部设置集水盘,统一排放

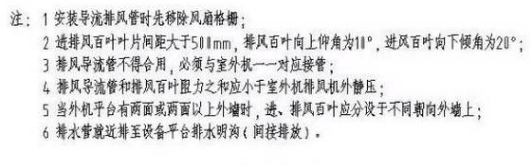

高层建筑每层同一位置放置室外机时,宜将进风与排风百叶的水平位置错开
不宜从下向上逐层布置在建筑的竖向凹槽内

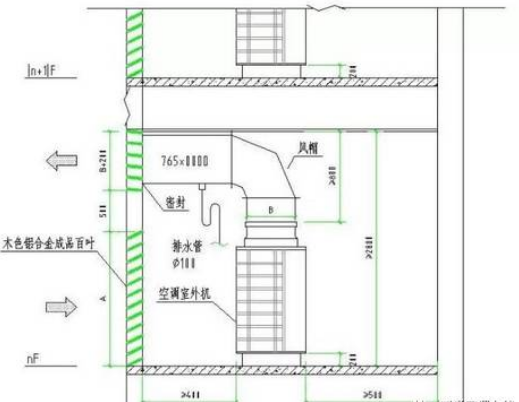

VRV分层摆放详图
多联机中央空调设计注意事项
多联机中央空调设计目的是处理多余的热量,还生活的环境一个舒适。这些导致人体不舒服的热量主要有:通过围护结构传入的热量、透过外窗进入的太阳辐射热量、人体散热量、照明散热量、设备等其他内部热源的散热量、食品或物料的散热量、渗透空气带入的热量、伴随各种散湿过程产生的潜热量。而中央空调的目的就是要将这些导致室内升温、人体不舒适的热量给化掉。这些热量跟房子的结构、设备的性能有关系,但是替换到设计中,我们应该考虑哪些因素?
一、项目所在地理位置
春温多变,秋温陡降,冬寒冷而夏酷热且严寒期短,暑热期长
二、房间朝向 暖通百科
西向房间负荷应适当加大(冷负荷:西>东>南>北)
三、房屋层高
层高超过5米挑空,负荷需要考虑高度附加(1米增加20w/m2) Ehvacr
四、建筑得热情况
内区一般比外区房间负荷少10-20w/m2、地下室一般比外区房间负荷少15-20w/m2、顶层一般增加20-30w/m2
五、是否考虑冬季换热
冬季制热有需求时,建议具备EVI功能的机组
六、多联机中央空调系统管道长度
管道过长,考虑管长修正,增大单位负荷
七、超配比
超配时,负荷不小于常规值 暖通-空调-在线
八、远端室内机距离
接近管长应用要求的最远端室内机,增大单位负荷
在暖通文献中是这样描述空调负荷的:空调系统的负荷应根据所服务房间的同时使用情况、空调系统的类型及调节方式,按各房间逐时负荷的综合最大值或各房间计算负荷的累加值确定。而在理论的设计流程中,是针对某种工况进行培训的,但是实际上由于地域环境不一样,运行的工况也是各有差别的,在实际的设计应用中除了理论的设计流程,前人宝贵的设计经验绝不容忽视的。
