混凝土配合比是指混凝土中各组成材料(水泥、水、砂、石)之间的比例关系。有两种表示方法:一种是以1立方米混凝土中各种材料用量,如水泥300千克,水180千克,砂690千克,石子1260千克;另一种是用单位质量的水泥与各种材料用量的比值及混凝土的水灰比来表示,例如前例可写成:C:S:G=1:2.3:4.2,W/C=0.6。
常用等级
C20
水:175kg水泥:343kg 砂:621kg 石子:1261kg
配合比为:0.51:1:1.81:3.68
C25
水:175kg水泥:398kg 砂:566kg 石子:1261kg
配合比为:0.44:1:1.42:3.17
C30
水:175kg水泥:461kg 砂:512kg 石子:1252kg
配合比为:0.38:1:1.11:2.72
普通混凝土配合比参考:
水泥
品种 混凝土等级 配比 (单位)Kng 塌落度mm 抗压强度 N/mm2
水泥 砂 石 水 7天 28天
P.C32.5 C20 300 734 1236 195 35 21.0 29.01 2.45 4.12 0.65
C25 320 768 1153 208 45 19.6 32.11 2.40 3.60 0.65
C30 370 721 1127 207 45 29.5 35.21 1.95 3.05 0.56
C35 430 642 1094 172 44 32.8 44.11 1.49 2.54 0.40
C40 480 572 1111 202 50 34.6 50.71 1.19 2.31 0.42
P.O 32.5 C20 295 707 1203 195 30 20.2 29.1 1 2.40 4.08 0.66
C25 316 719 1173 192 50 22.1 32.41 2.28 3.71 0.61
C30 366 665 1182 187 50 27.9 37.61 1.82 3.23 0.51
C35 429 637 1184 200 60 30.***6.21 1.48 2.76 0.47
C40 478 *** 1128 210 60 29.4 51.01 1.33 2.36 0.44
P.O 32.5R C25 321 749 1173 193 50 26.6 39.1 1 2.33 3.65 0.60
C30 360 725 1134 198 60 29.4 44.31 2.01 3.15 0.55
C35 431 643 1096 190 50 39.0 51.31 1.49 2.54 0.44
C40 480 572 1111 202 40 39.3 51.01 1.19 2.31 0.42
P.O 42.5(R) C30 352 676 1202 190 55 29.***5.21 1.92 3.41 0.54
C35 386 643 1194 197 50 34.5 49.51 1.67 3.09 0.51
C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50
C50 496 606 1297 223 45 38.4 55.91 1.22 2.61 0.45
PII 42.5R C30 348 652 1212 188 50 31.***6.01 1.87 3.48 0.54
C35 380 639 1187 194 50 35.0 50.51 1.68 3.12 0.51
C40 398 649 1155 199 55 39.5 55.31 1.63 2.90 0.50
C45 462 618 1147 203 4***2.7 59.11 1.34 2.48 0.44
C50 480 633 1115 192 25 45.7 62.81 1.32 2.32 0.40
P.O 52.5R C40 392 645 1197 196 53 40.2 55.81 1.64 3.05 0.50
C45 456 622 1156 19***2 43.5 59.51 1.36 2.53 0.43
C50 468 626 1162 192 30 45.2 61.61 1.33 2.47 0.41
此试验数据为标准实验室获得,砂采用中砂,细度模数为2.94,碎石为5~31.5mm连续粒级。各等级混凝土配比也可以通过掺加外加剂来调整。
1 混凝土标号与强度等级
长期以来,我国混凝土按抗压强度分级,并采用标号表征。1987年GBJ107-87标准改以强度等级表达。DL/T5057-1996《水工混凝土结构设计规范》,DL/T5082-1998《水工建筑物抗冰冻设计规范》,DL5108-1999《混凝土重力坝设计规范》等,均以强度等级表达,因而新标准也以强度等级表达以便统一称谓。水工混凝土除要满足设计强度等级指标外,还要满足抗渗、抗冻和极限拉伸值指标。不少大型水电站工程中重要部位混凝土,常以表示混凝土耐久性的抗冻融指标或极限拉伸值指标为主要控制性指标。
过去用标号描述强度分级时,是以立方体抗压强度标准值的数值冠以中文号字来表达,如200号、300号等。
根据有关标准规定,混凝土强度等级应以混凝土英文名称第一个字母加上其强度标准值来表达。如C20、C30等。
水工混凝土仅以强度来划分等级是不够的。水工混凝土的等级划分,应是以多指标等级来表征。如设计提出了4项指标C9020、W0.8、F150、p0.8510-4,即90 d抗压强度为20 MPa、抗渗能力达到0.8 MPa下不渗水、抗冻融能力达到150次冻融循环、极限拉伸值达到0.8510-4。作为这一等级的水工混凝土这4项指标应并列提出,用任一项指标来表征都是不合适的。作为水电站枢纽工程,也有部分厂房和其它结构物工程,设计只提出抗压强度指标时,则以强度来划分等级,如其龄期亦为28 d,则以C20、C30表示。
2 混凝土强度及其标准值符号的改变
在以标号表达混凝土强度分级的原有体系中,混凝土立方体抗压强度用R来表达。
根据有关标准规定,建筑材料强度统一由符号f表达。混凝土立方体抗压强度为fcu。其中,cu是立方体的意思。而立方体抗压强度标准值以fcu,k表达,其中k是标准值的意思,例如混凝土强度等级为C20时,fcu,k=20N/mm2(MPa),即立方体28d抗压强度标准值为20MPa。
水工建筑物大体积混凝土普遍采用90d或180d龄期,故在C符号后加龄期下角标,如C9015,C9020指90d龄期抗压强度标准值为15MPa、20MPa的水工混凝土强度等级,C18015则表示为180d龄期抗压强度标准值为15MPa。
3 计量单位的变化
过去我国采用公制计量单位,混凝土强度的单位为kgf/cm2。现按国务院已公布的有关法令,推行以国际单位制为基础的法定计量单位制,在该单位体系中,力的基本单位是N(牛顿),因此,强度的基本单位为1 N/m2,也可写作1Pa。标号改为强度等级后,混凝土强度计量单位改以国际单位制表达。由于N/m2(Pa),数值太小,一般1N/mm2=106N/m2(MPa)作为混凝土强度的实际使用的计量单位,读作牛顿每平方毫米或兆帕。

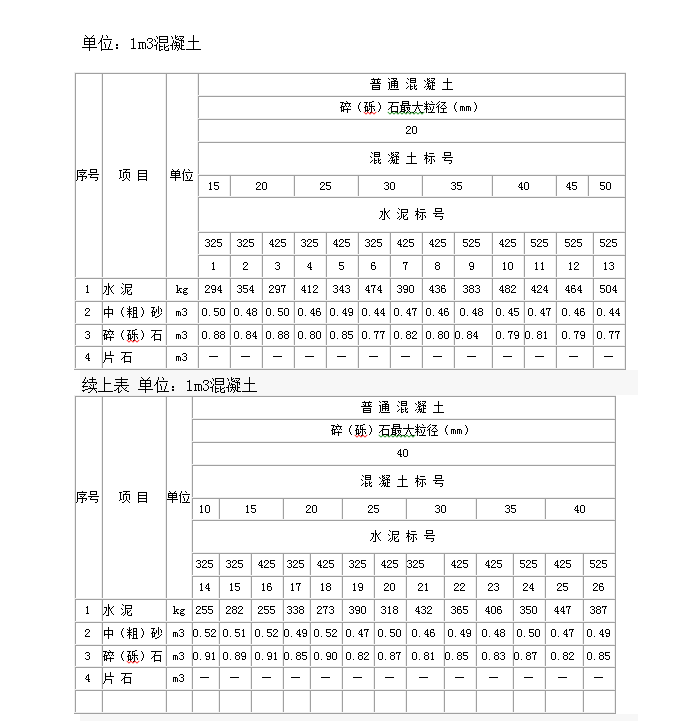

注:
(1)采用细砂配制混凝土时,每立方米混凝土的水泥用量增加4%;
(2)表列各种混凝土标号的水泥用量,系按机器捣固计算,如果用人工捣固时,每立方米混凝土应增加水泥用量25kg;
(3)材料消耗数量已包括场内运输及操作损耗在内;
(4)公路水下构造物每立方米混凝土水泥用量机械捣固不应少于240kg,人工捣固不应少于265kg;
(5)采用输送泵输送混凝土时,混凝土的运输与操作损耗按4%计算;
(6)采用输送泵输送混凝土时,每10m3混凝土拌和与养生用水为:
现浇混凝土基础 18m3 现浇混凝土上部构造 21m3
现浇混凝土下部构造 18m3 预制混凝土 22m3
