GB51309-2018应急照明系统的安装,看完就懂了!

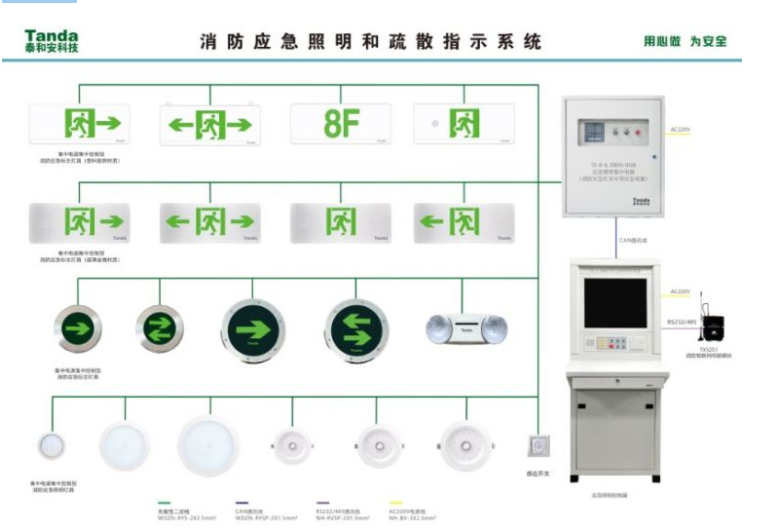

集中电源集中控制型优势

1.实现了就近疏散向安全疏散的转变

消防火灾报警器联动,可以快速、准确地获得火灾点的位置信息,计算机自动生成疏散预案,并控制消防应急标志灯指示出最佳疏散路线。

2.安全电压供电

消防应急灯具采用DC36V供电。DC36V供电系统被称之为不带电系统。相比传统的应急照明灯具使用的是220V供电。安全性大大提高。

3.事故风险低,维护成本低

电池总站式供电系统有供电全面瘫痪的风险;自带电源式消防应急灯具的电池维护和更换不方便,运行成本高。分散设置集中供电的优势非常明显。

系统安装

根据GB 51309-2018《消防应急照明和疏散指示系统技术标准》的相关安装要求,汇总整理如下,供大家参考。

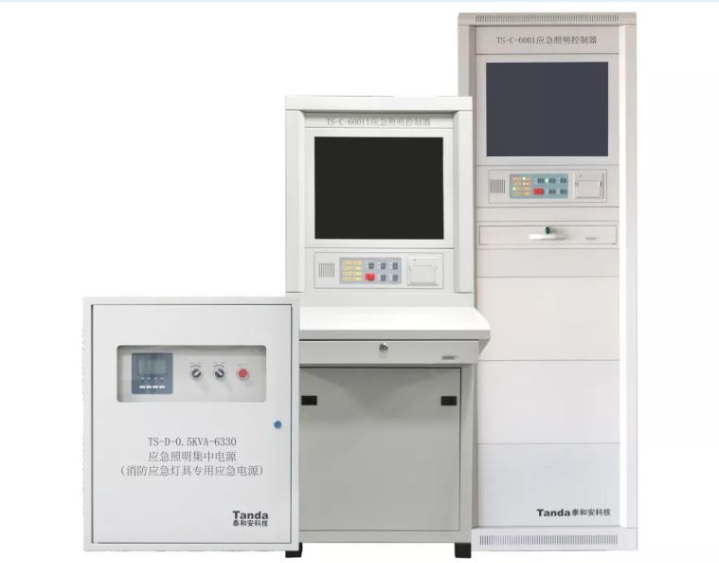

1.应急照明控制器、集中电源的安装

应急照明控制器、集中电源的安装应符合下列规定:

(1)应安装牢固,不得倾斜;

(2)在轻质墙上采用壁挂方式安装时,应采取加固措施;

(3)落地安装时,其底边宜高出地(楼)面100mm~200mm;

(4)设备在电气竖井内安装时,应采用下出口进线方式;

(5)设备接地应牢固,并应设置明显标识。

2.消防应急标志灯具的安装

(1)标志灯的标志面宜与疏散方向垂直。

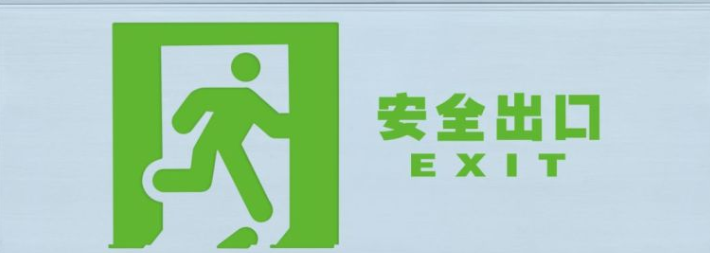

(2)出口标志灯的安装应符合下列规定:

①应安装在安全出口或疏散门内侧上方居中的位置;受安装条件限制标志灯无法安装在门框上侧时,可安装在门的两侧,但门完全开启时标志灯不能被遮挡。

②室内高度不大于3.5m的场所,标志灯底边离门框距离不应大于200mm;室内高度大于3.5m的场所,特大型、大型、中型标志灯底边距地面高度不宜小于3m,且不宜大于6m。

③采用吸顶或吊装式安装时,标志灯距安全出口或疏散门所在墙面的距离不宜大于50mm。

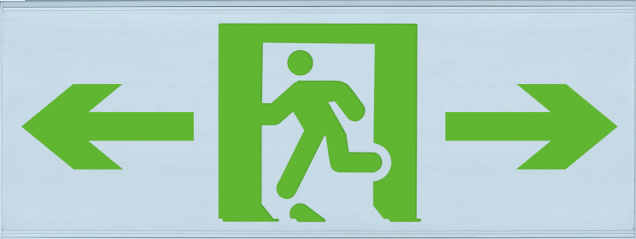

(3)方向标志灯的安装应符合下列规定:

①应保证标志灯的箭头指示方向与疏散指示方案一致。

②安装在疏散走道、通道两侧的墙面或柱面上时,标志灯底边距地面的高度应小于1m。

③安装在疏散走道、通道上方时:

室内高度不大于3.5m的场所,标志灯底边距地面的高度宜为2.2m~2.5m;室内高度大于3.5m的场所,特大型、大型、中型标志灯底边距地面不宜小于3m,且不宜大于6m。

④当安装在疏散走道、通道转角处的上方或两侧时,标志灯与转角处边墙的距离不应大于1m。

⑤当安全出口或疏散门在疏散走道侧边时,在疏散走道增设的方向标志灯应安装在疏散走道的顶部,且标志灯的标志面应与疏散方向垂直、箭头应指向安全出口或疏散门。

⑥当安装在疏散走道、通道的地面上时,应符合下列规定:

标志灯应安装在疏散走道、通道的中心位置;标志灯的所有金属构件应采用耐腐蚀构件或做防腐处理,标志灯配电、通信线路的连接应采用密封胶密封。标志灯表面应与地面平行,高于地面距离不应大于3mm,标志灯边缘与地面垂直距离高度不应大于1mm。

(4)楼层标志灯应安装在楼梯间内朝向楼梯的正面墙上,标志灯底边距地面的高度宜为2.2m~2.5m。

(5)多信息复合标志灯的安装应符合下列规定:

在安全出口、疏散出口附近设置的标志灯,应安装在安全出口、疏散出口附近疏散走道、疏散通道的顶部;标志灯的标志面应与疏散方向垂直、指示疏散方向的箭头应指向安全出口、疏散出口。

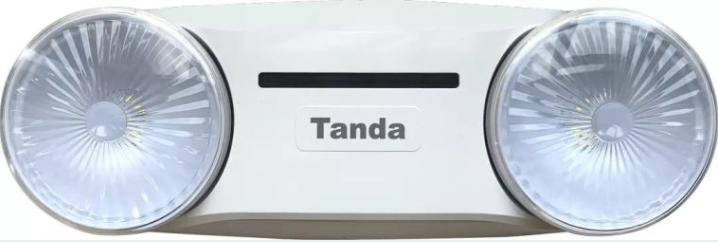

3.消防应急照明灯具的安装

(1)照明灯宜安装在顶棚上。

(2)当条件限制时,照明灯可安装在走道侧面墙上,并应符合下列规定:

①安装高度不应在距地面1m~2m之间;

②在距地面1m以下侧面墙上安装时,应保证光线照射在灯具的水平线以下。

(3)照明灯不应安装在地面上。
