收藏!电缆电压损失如何计算[附公式及表格]

什么是电压损失

电压损失是指电路中阻抗元件两端电压的数值差,在工程计算中,电压损失近似取为电压降落的纵分量。

线路的电压损失可以分为两部分:

1.有功功率在线路电阻R上造成的,其表达式为PR/U,

2.由无功电流由线路的电抗引起的,为QX/U。110千伏及以上线路,X与R之比约为4~10,所以电抗造成的电压损失占主要部分。

电缆电压损失如何计算

1、一般照明回路电压损失计算(供电距离最长的回路)

1)B2F变电所至SOHO办公强电井一般照明配电箱【输入参数】:

线路工作电压U=0.38(kV)

线路密集型母线1600A

计算工作电流Ig=850(A)

线路长度L=0.200(km)

功率因数cos=0.85

线路材质:铜

【中间参数】:

电阻r=0.033(/km)

电抗x=0.020(/km)

【计算公式及结果】:

0.38KV-通用线路电压损失为:

U1%=(173/U)*Ig*L*(r*cos+x*sin)

=(173/(0.38*1000))*850*0.2*(0.033*0.85+0.020*0.53)

=2.99

2)一般照明配电箱至SOHO办公室配电箱:

【输入参数】:

线路工作电压U=0.22(kV)

线路型号:导线

线路截面S=10(mm2)

计算工作电流Ig=16(A)

线路长度L=0.050(km)

功率因数cos=0.85

线路材质:铜

【中间参数】:

电阻r=2.25(/km)

电抗x=0.087(/km)

【计算公式及结果】:

0.38KV-通用线路电压损失为:

U2%=(173/U)*Ig*L*(r*cos+x*sin)

=(173/(0.38*1000))*16*0.050*(2.25*0.85+0.087*0.53)

=0.72

3)SOHO办公室配电箱至最远灯具:

【输入参数】:

线路工作电压U=0.22(kV)

线路型号:导线

线路截面S=2.5(mm2)

计算工作电流Ig=4.5(A)

线路长度L=0.020(km)

功率因数cos=0.85

线路材质:铜

【中间参数】:

电阻r=8.97(/km)

电抗x=0.1(/km)

【计算公式及结果】:

0.22KV-通用线路电压损失为:

U3%=(200/U)*Ig*L*(r*cos+x*sin)

=(200/(0.22*1000))*4.5*0.020*(8.97*0.85+0.1*0.53)

=0.59

4)B2F变电所至SOHO办公最远灯具的电压损失合计

U%=U1%+U2%+U3%=2.99+0.72+0.59=4.3

结论:电压损失小于5%,满足规范要求。

2、公共照明电压损失计算(供电距离最长的回路)

1)B2F变电所至SOHO办公强电井公共照明配电箱

【输入参数】:

线路工作电压U=0.38(kV)

线路型号:预分支电缆

线路截面S=95(mm2)

计算工作电流Ig=129(A)

线路长度L=0.200(km)

功率因数cos=0.85

线路材质:铜

【中间参数】:

电阻r=0.229(/km)

电抗x=0.077(/km)

【计算公式及结果】:

0.38KV-通用线路电压损失为:

U%=(173/U)*Ig*L*(r*cos+x*sin)

=(173/(0.38*1000))*129*0.2*(0.229*0.85+0.077*0.526783)

=2.76

2)公共照明配电箱至最远灯具:

【输入参数】:

线路工作电压U=0.22(kV)

线路型号:导线

线路截面S=2.5(mm2)

计算工作电流Ig=4.5(A)

线路长度L=0.030(km)

功率因数cos=0.85

线路材质:铜

【中间参数】:

电阻r=8.97(/km)

电抗x=0.1(/km)【计算公式及结果】:

0.22KV-通用线路电压损失为:

U3%=(200/U)*Ig*L*(r*cos+x*sin)

=(200/(0.22*1000))*4.5*0.030*(8.97*0.85+0.1*0.526783)

=0.88

3)B2F变电所至SOHO办公最远灯具的电压损失合计U%=U1%+U2%=2.76+0.88=3.64

结论:电压损失小于5%,满足规范要求.

电缆电压损失表

1140VMYP、MCP、MCPJ电缆每千瓦公里负荷矩的电压损失%表

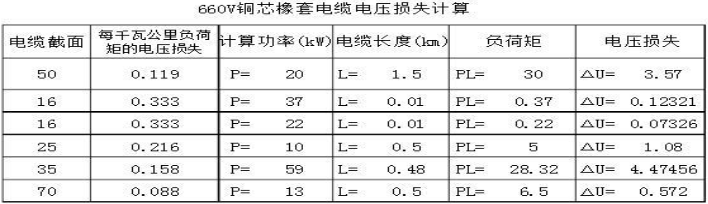

660V铜芯电缆每千瓦公里负荷矩的电压损失%表

1kV以下矿用橡套电缆在空气中使用长期允许载流量

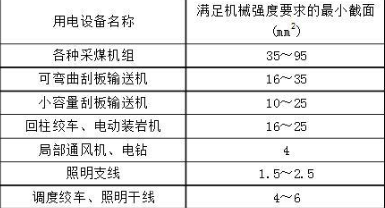

橡套电缆按机械强度要求的最小截面

输电线路经济电流密度(A/mm2)

供电电压与输送容量的关系

6~10kV配电变压器熔丝选择表

按照变压器的不同,高压侧熔丝可参照下列要求选择:

1.容量大于400kVA的变压器高压熔丝的额定值为高压侧额定电流的1.5倍;

2.容量在125~400kVA的变压器高压熔丝的额定值为高压侧额定电流的1.5~2倍;

3.容量小于125kVA的变压器高压熔丝的额定值为高压侧额定电流的2~3倍;

4.若变压器高压侧额定电流在5A以下,应选5A的熔丝,以满足机械强度的要求;

5.选择低压侧熔丝电流一般选等于低压侧额定电流,若需选大一级,最大不能超过额定电流的30%。
