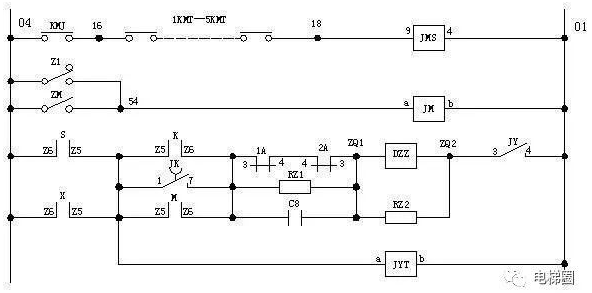

电梯门锁、检修、抱闸线圈、运行继电器回路
1、原理图
2、原理说明
门锁JMS：
在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。
检修JM：
在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。
抱闸线圈：DZZ
在下列四种状态下，抱闸线圈得电，制动器打开：
（1）快车上行，即S、K。
（2）快车下行，即X，K。
（3）慢车上行，即S，M。
（4）慢车下行，即X、M。
电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻 RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程， 防止DZZ电压的瞬变而引起误动作。电阻RZ2构成DZZ的放电回路。
为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。
运行继电器JYT：
当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。

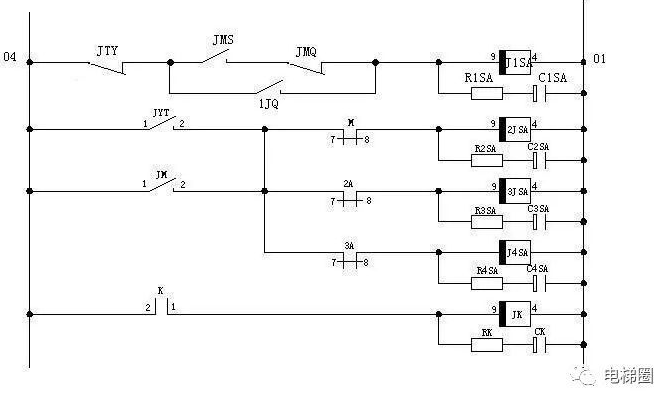

加速与减速延时继电器
1、原理图
2、原理说明：
当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT，J1SA并未立 即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。当J1SA释放时，一级加速接触器1A吸合，电 梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。
电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，MJ2SA延时释放2AJ3SA延时释放3AJ4SA延时释放4A，形成1级、2级、3级减速。
在快车转慢车时，JK也延时延放。
停站触发与停站回路
1、原理图
2、原理说明
假如电梯从1楼驶往4楼。J4J吸合。
电梯向上行驶，当隔磁铁板插入4楼感应器中时，4JZ吸合，停站触发继电器JTQ延时释放。
通过J4J、4JZ、JTQ延时断开触点（1、7），接通停站继电器JT，电梯进入减速停站。
停站触发继电器JTQ的延时时间最好在0.1秒以下，它的作用是为了保证电梯到达某楼层后，不再响应该楼层发出的停车指令。比如你在电梯在开往四楼中，途 经3楼时再输入3楼指令，电梯将只记忆该3楼指令，而不应答停车。如果JTQ的延时时间过长，则有可能答应这个停车指令，而此时减速距离已不够，会引起冲层的现象。
运行、减速、平层
1、原理图
2、原理说明
快车上行：JQ吸合，使快车接触器K吸合，（回路1）快车延时继电器JK吸合，通过已定的方向JKS，使向上运行接触器S吸合，因为此时1A仍未吸合，所以电梯快车降压启动，经过延时，1A吸合，电梯加速，最后达到快车稳速向上运行。
减速：运行到目的层时，JQ释放，K释放，M吸合。在K释放后，S通过（回路2）JK（3、8）--S（1、2）--X（3、4）继续保持吸合，电梯以慢车向上运行，并通过2A、3A、4A的逐级吸合，进行三级减速制动，最后进入慢车稳速运行。
当JK释放后，S通过（回路3）JM（13、14）--JMQ（2、8）--M（1、2）--S（1、2）继续自保。
平层：电梯继续慢速上行，上平层感应器率先插入楼层隔磁铁板，这时S可以通过（回路4）JPS（3、8）--JQ（2、8）--JPX（2、8），K（3、4）--JM（13、14）吸合，电梯再上升到门区感应器插入时，回路3断开，S只通过回路4吸合，当下平层感应器插入时，电梯正好平层，回路4断开，S释放，M释放，电梯停止运行。
显示回路

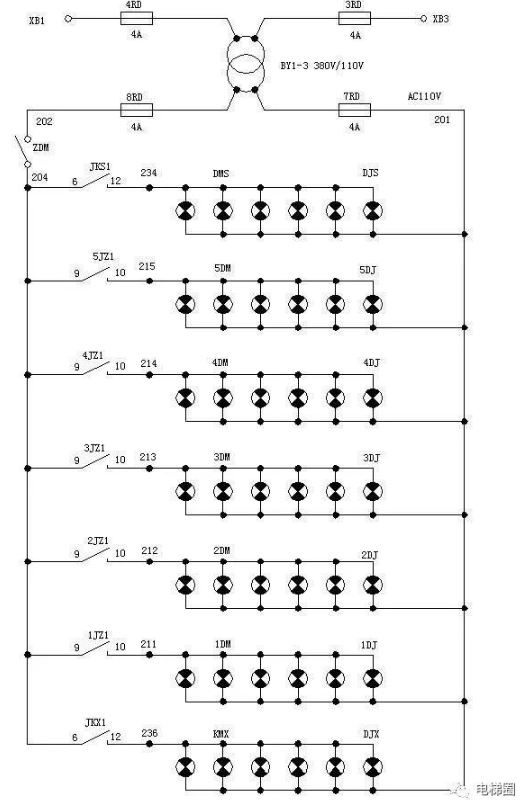

1、楼层及方向显示原理图
2、指令及召唤信号显示
