问题1
柱汇总计算报错提示：直筋长度的计算结果小于0？
方法一：调整为【纵筋销固】就可以计算出来钢筋量。但是设置插筋和纵筋锚固计算出来是有量差的，可以在编辑钢筋中把手算的长度手动添加下或者是在单构件输入界面去手动添加下。
方法二：如果发现与柱子相交有比较高的基础构件，例如条形基础，把条形基础利用楼层一图元存盘出去，让柱子正常汇总计算然后锁定，再把条形基础用楼层-图元提取进来。
方法三：如果是构造柱，在工程设置一计算设置一砌体结构一是否属于砖混结构中，否改为是，再汇总计算。
方法四：选中柱-【屑性】-【钢筋业务属性】--【计算设置】-修改抗震柱纵筋露出长度为0。
问题2

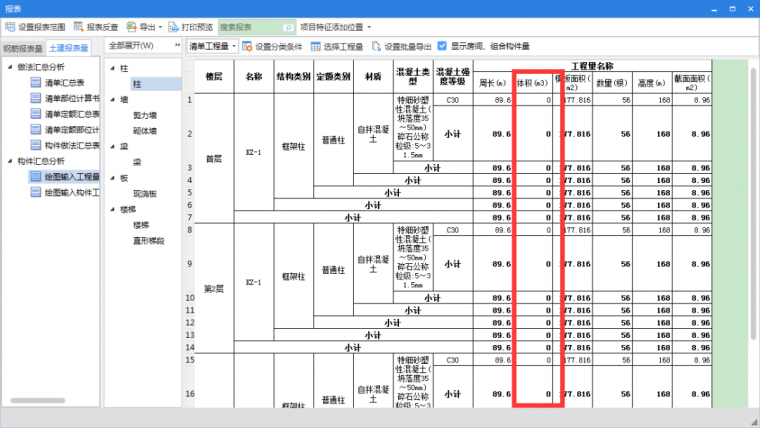

汇总后，为什么报表中柱的体积为0？
方法一：查看柱的计算式，看计算式中是否扣墙的体积。

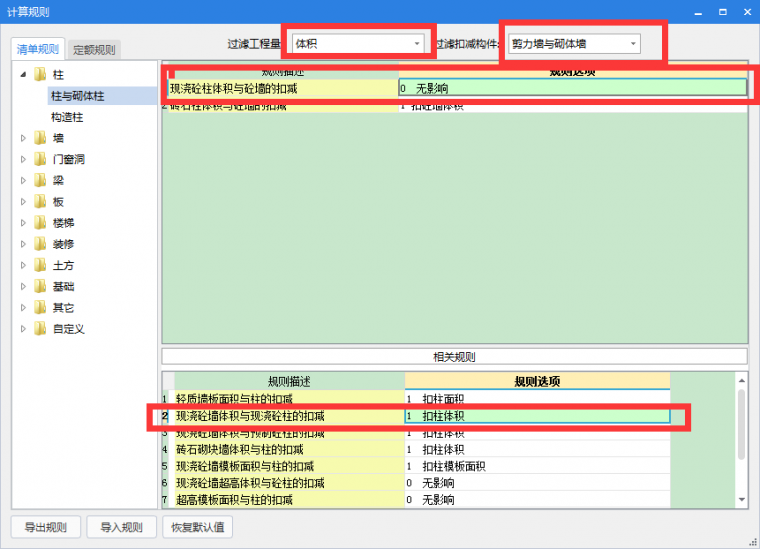

方法二：查看工程设置，计算规则中柱与墙的扣减关系，看是否是按附墙柱的计算规则计算的，若是则修改相应的计算规则，如图：

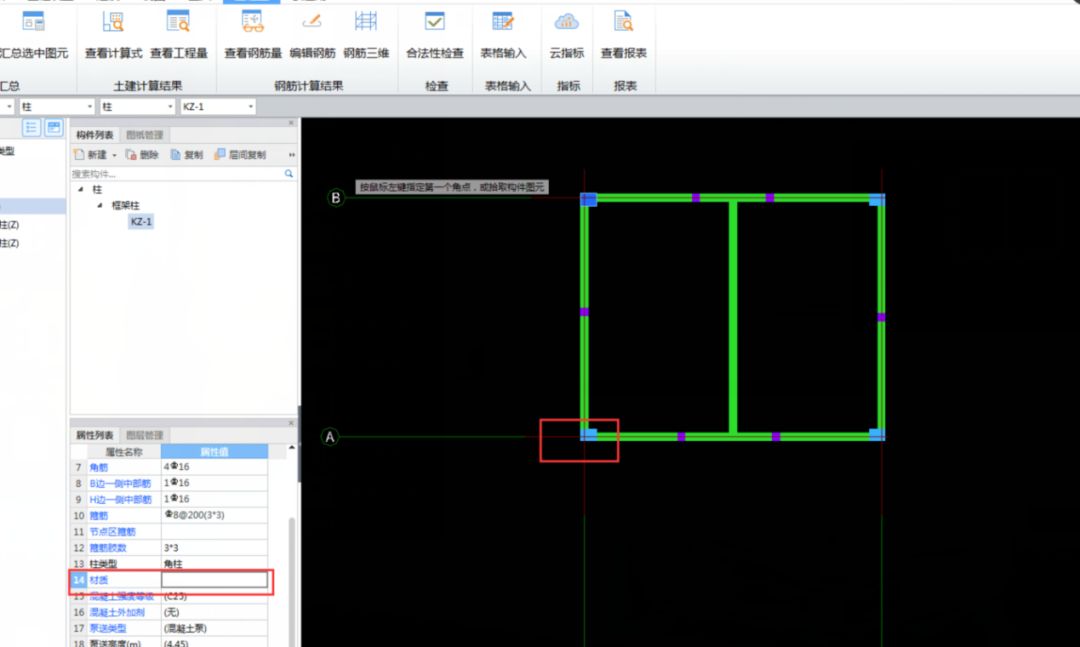

方法三：柱属性中材质为空，没有选择导致。
问题3:
如何识别梁原位标注？

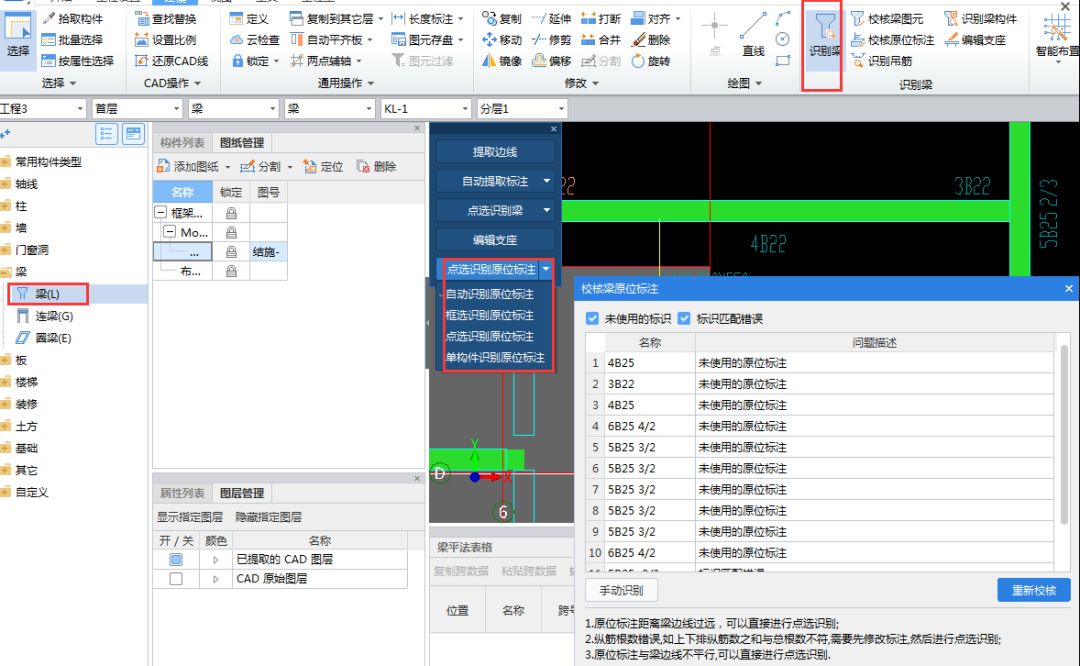

完成识别梁操作并调整支座正确后，点击识别梁--点选识别原位标注倒三角中的自动识别原位标注，软件则会自动识别，识别后弹出校核原位标注窗口，双击提示检查是否需要识别，若需要识别可以将未识别的点选识别或在原位标注中手动输入，若不用识别可以忽略。
问题4:
什么是约束边缘暗柱和构造边缘暗柱，暗柱以外XXmm的非阴影区剪力墙拉筋怎么处理？
针对于约束边缘和构造边缘暗柱的定义：约束边缘暗柱是指用箍筋约束的柱，其混凝土用箍筋约束，有比较大的变形能力在剪力墙两端和洞口两侧应设置边缘暗柱，有阴影区和非阴影区之分。
构造边缘暗柱是构造边缘暗柱相对约束边缘暗柱，其对混凝土的约束较差。只有阴影区，没有非阴影区。详见11G101-1p72页。
如图所示的约束边缘暗柱，阴影区为内边长为300*300的L型暗柱，非阴影区为200*200的一字型暗柱（L型两边各一个）
针对于约束边缘和构造边缘暗柱在软件中处理：
解决方案一：在软件中通常把非阴影区的部分定义为暗柱的截面，即把它和暗柱本身当做一个暗柱处理，钢筋是在暗柱的截面编辑器中绘制。

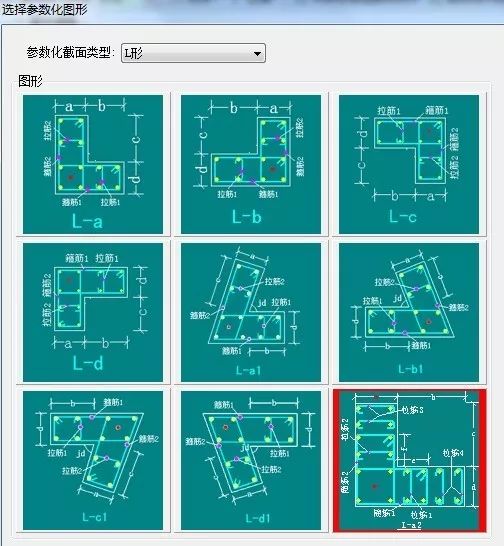

解决方案二：新建参数化柱。在参数化图形中，选择对应形状中最后一种形式，按照图纸将尺寸对应输入；然后，在属性中输入相应的钢筋信息。
解决方案三：这一部分直接在表格输入里手算。
问题5:
为什么附墙柱体积没有并入墙体积？
原因一：柱的标高高于墙，附墙柱只会考虑相交的部分并入，不相交部分不考虑，单独算；
原因二：工程中定义的柱子的砼标号是C35的，但是混凝土墙的砼标号是C30的。查看计算式，柱子体积有量，现在把柱子砼标号改为C30的，然后重新汇总计算一下即可；
原因三：需要看一下规则选项，有的地区默认柱和墙是分开计算的；
原因四：柱的材质是预拌混凝土，改成现浇的即可。
问题6:
绘制人防门框墙的时候提示：人防门框墙必须布置到直行剪力墙上为什么？
方法一：使用智能布置按照墙断中点布置就可以了。
方法二：人防门框墙的标高和剪力墙的标高不一致的原因，将人防门框墙的底标高改成与剪力墙一致即可。
问题7:
如何点选识别柱大样？
步骤一：完成提取柱大样边线一提取柱大样标注一提取柱大样钢筋线操作后，点击选项卡【建模】--[识别柱大样】--【点选识别】，在绘图区域鼠标左键点击需要识别的柱大样边线CAD图元，会弹出【识别柱大样】信息窗体，并且在所选截面范围内显示柱大样临时图元，如图：
步骤二：当在【识别柱大样】信息窗体中完善了柱大样信息确定无误后，单击确定按钮或点击鼠标右键，信息窗体关闭并且在相应的楼层生成柱构件。
问题8:
绘图输入查看构件的工程量和报表界面查看工程量不一样？
原因：2018软件单独计算选中图元报表界面的量是刷新不了的，必须整楼计算之后报表界面才可以刷新过来。
方法一：整楼汇总计算之后在查看绘图界面和报表的量一样。
方法二：新建空白工程，进行合并即可。
问题9:
为什么梁生成侧面纵筋时生成不了？
原因一：腹板高是：梁高-板厚-BHC-箍筋直径-（纵筋直径/2），由于错误理解为梁高-板厚，所以生成不了，最后将腹板高重新计算，再生成，即可；
原因二：板标高比梁标高低，将梁分成两部分了软件无法判断膜板高度的；梁宽的范围刚好是梁的宽度这样也是生成不了的，梁宽的范围需要大于梁宽；
原因三：梁的属性中已经输入了梁的侧面通长筋；
原因四：点击确定后没有框选梁，需要框选梁，鼠标右键；
原因五：2018里面生成侧面钢筋的时候，腹板高度里面输入500~600，生成的条件是不包括500的包括600，所以需要输入499-600；
原因六：一道梁分了很多跨，每跨的钢筋信息不一样，有的是两排有的是一排，如果是按照梁腹板高为条件生成侧面钢筋的话，钢筋排数不一样梁腹板高取值也不一样，所以有的可以生成侧面钢筋有的生成不了，具体按照下图考虑；
原因七：梁没有认上相邻的板，设置的条件是扣减板厚的，所以没有生成。
问题10:
如何将暗柱体积并入墙计算？

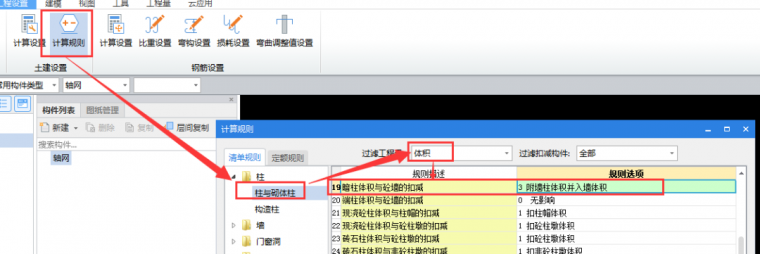

在工程设置-计算规则一暗柱体积与砼墙体积的扣减选择3附墙柱体积并入墙体积，砼墙体积与暗柱的扣减也选择3附墙柱体积并入墙体积。
本期问题汇总
柱汇总计算、柱的体积为0、识别梁原位标注、约束边缘暗柱和构造边缘暗柱处理、附墙柱体积计算、人防门框墙绘制、点选识别柱大样、构件工程量、梁生成侧面纵筋、暗柱体积并入墙计算
