风系统管道支吊架安装
1.1风管支、吊架位置应准确，方向一致，吊杆要求垂直，不得有扭曲现象，悬吊的风管与部件应设置防止摆动的固定点。
1.2玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20m时应按设计要求加伸缩节
1.3主风管吊架距支管之间的距离应不小于200mm。
1.4空调风管吊装管道与支吊架间应加隔热木托。
1.5支吊架槽钢头及角钢的朝向，同一区域内应该只有两个朝向（横向和纵向）。且风管支吊架间距应统一，均匀，弯头两端均应加设支吊架。
1.6吊杆距横担的端头30mm；吊杆距风管外边（保温风管指保温层外边）30mm。
1.7安装期间，吊杆外留50mm；安装、保温、打压等工作进行完，通过报验后，对吊杆进行切割，吊杆在螺帽外留2～3扣。
1.8吊杆刷漆应均匀，颜色一致。风管安装完后，补刷一遍防锈漆。
1.9风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。
风管安装节点控制
2.1风管连接
1风管连接时，法兰螺栓穿接方向应与风管内空气的流动方向相同,且螺丝长度应长短一致。
2风管法兰垫料的厚度宜为3～5mm，洁净系统不得小于5mm。垫料与法兰平齐，不得挤入管内。
3安装风管时，不得拖、拉风管，以免造成划伤，影响风管的美观，甚至造成风管的损坏。
4玻璃钢风管连接法兰螺栓两侧应加镀锌垫圈。
5保温风管的支吊架宜设在保温层外部，不得坏保温层。
6风管穿楼板及过墙处作法应按照91SB6图集第9页进行。
7洁净风管安装时，风管，静压箱，风口及设备安装在或穿过围护结构时，其接缝应采取密封措施，做到清洁、严密。
8洁净风管安装时，法兰垫片应减少接头，接头必须采用梯形或椎形，垫片应清洁，并涂密封胶粘牢。
9风管穿伸缩缝处应采用软连接，软管长度为伸缩缝宽度加100mm。
2.2风管软连接
1柔性管应松紧适度，长度为150～250mm，不得有扭曲、受力现象，不得用柔性软管做变径管使用。
2柔性管与法兰组装可采用钢板压条的方式，通过铆接使二者连接起来，铆钉间距为60～80mm。
风管安装一般规定
3.1管道吊架距法兰距离不小于20mm。柔性短管长度为150-300mm。金属
软管及非金属软管长度不得大于2m，并不应有死弯或塌凹。
3.2主风管吊架具支管之间距离应不小于200mm。
3.3法兰螺栓孔距低压送风不大于200mm，中压送风距离不大于100mm。
3.4防火阀及排烟阀与隔墙距离不大于200mm。
3.5风管弯头处、三通处、阀门处、必须加吊架、管道长度超过15m，防晃支架不得少于一个。
3.6通风管道吊架距不保温风管边缘为30mm，距保温管道保温层边缘距离
为30mm。
3.7风管保温应平整，法兰处必须单独保温，法兰保温材料应与管道一致。风管水平度为3，垂直度2，总体偏差均不大于20mm。
3.8安装隔振器的地面应平整，风机各组减振器压缩量应均匀，压缩量偏差不大于2mm。
3.9风管与法兰压边宽度应为6-9mm，接触严密并顺直。

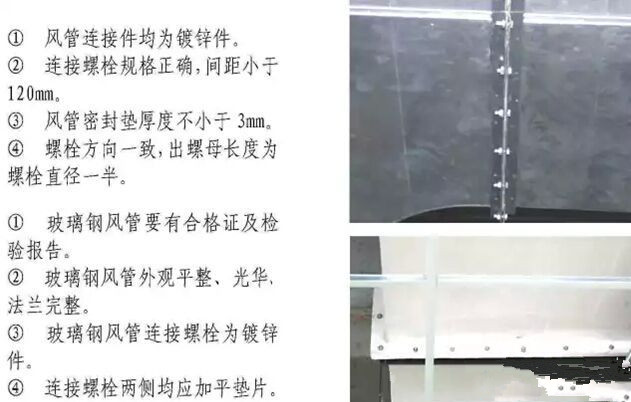

3.10玻璃钢风管法兰连接，法兰螺栓间距不大于120mm，法兰间距均匀，法兰平整，法兰垫片厚度为3～5mm。
3.11玻璃钢风管长度超过20m时，应加固定支架不得少于一个，玻璃钢风管长度超过20米时应按设计要求加伸缩节。
3.12风管穿伸缩缝处应采用软连接，软管长度为伸缩缝宽度加100mm。
3.13风管保温材料为岩棉时保温应采用铁角包装带,打包带间距为0.6～0.7m。通风管道规格在400mm以下的支吊架间距不大于4m，规格在400mm以上的风管支吊架间距不大于3m。
3.14风管垂直安装，支架间距不大于4m，玻璃钢管不大于3m。
3.15排风管道与屋面风机连接应垫6mm的橡胶垫，镀锌螺栓应加平光垫和弹簧垫圈。
3.16室外铁皮风管保温应平整、光华、咬口不小于20～25mm,接口的搭接方向应顺水。
3.17玻璃钢凤管连接螺栓为镀锌螺栓，法兰螺栓两侧加镀锌平光垫片。
3.18铁皮风管法兰平整度不大于2mm，边长尺寸偏差不大于3mm，对角线偏差不大于3mm。
3.19玻璃钢风管发兰平整度不大于3mm，风管尺寸偏差不大于3mm，对角线尺寸偏差不大于5mm。
3.20薄钢板法兰形式风管连接，弹性插条，弹簧夹或紧固螺栓的间隔不应大于150mm，且分布均匀，无松动现象。

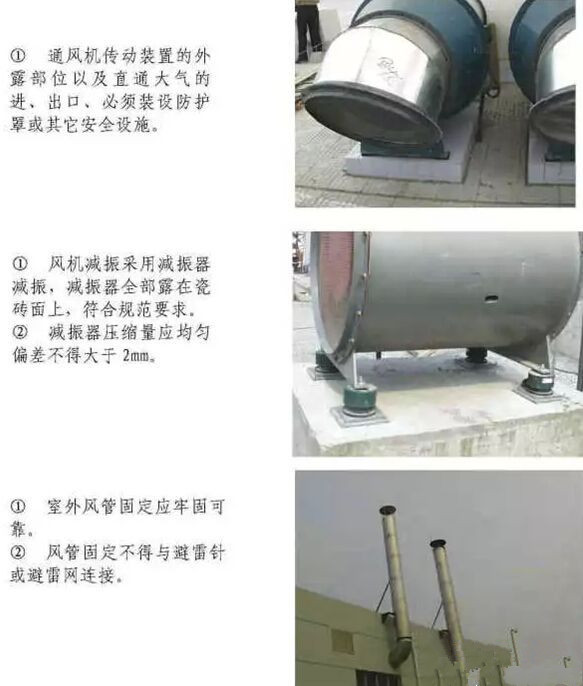

3.21通风机传动装置的外露部位以及直通大气的进、出口、必须装设防护罩或其它安全设施。
3.22在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板的厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无害的柔性材料封堵。
3.23室外立管的固定拉索严禁拉在避雷针或避雷网上。
3.24矩形风管或设备保温钉的分布应均匀，其数量底面每平方米不应少于16个，侧面不应少于10个，面不应少于8个，首层保温钉至风管或保温材料边缘的距离应小于120mm。
3.25带有防潮隔气层绝热材料的拼缝处，应用粘胶带封严。粘胶带的宽度不应小于50mm。粘胶带应牢固的粘贴在防潮面层上，不得有涨裂和脱落。
风口安装要点

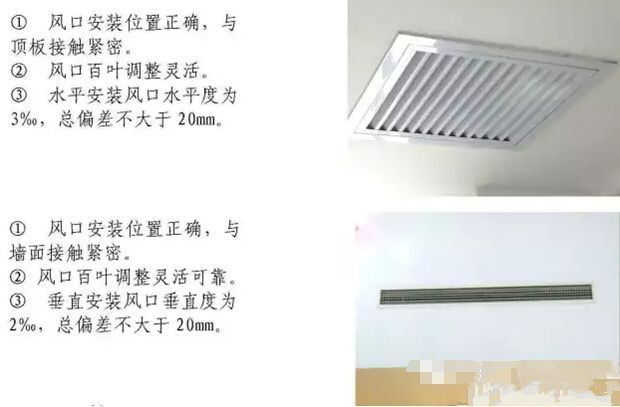

4.1风口安装时，确保风口处于板中，所有风口横平竖直，处于一条直线，且确保风口与吊顶板结合紧密。
4.2风口的转动、调节部分应灵活、可靠，定位后无松动现象。风口与风管连接应严密、牢固。风口水平度3，垂直度2。风口应转动灵活，不得有明显划痕与板面接触严密。
空调机房控制要点

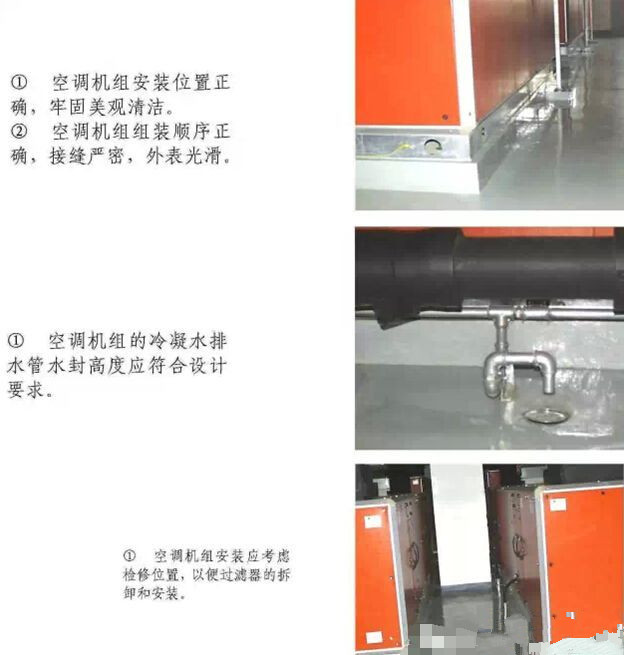

5.1空调机混凝土基础达到养护强度，表面平整，位置、尺寸、标高、预留孔洞预埋件符合设计要求，并进行了交接验收。
5.2机组就位安装，其机身纵横水平度允许偏差符合产品出厂说明书要求。对有振动的机组，其底座应设置隔振器，隔振器压缩量应均匀一致。
5.3空调机组安装应保证机组的水平度，空调机组安装应按设计要求加减振垫。
