压焓图基础知识,简单易懂!

1概述

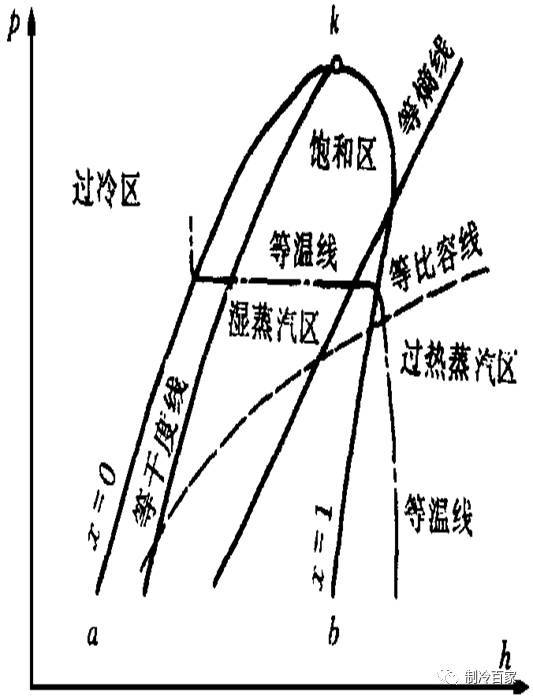

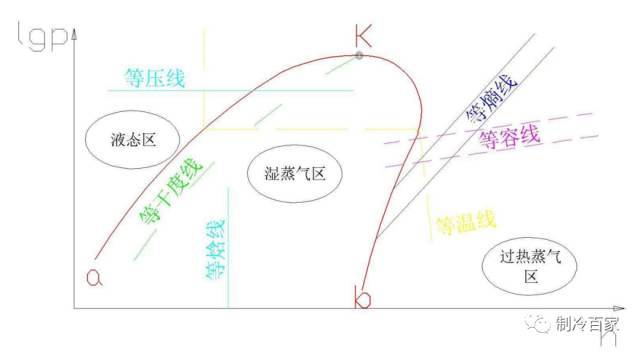

直接上压焓图:

一点:

临界点C(K)

三区:

液相区、

两相区、

气相区。

五态:

过冷液状态、

饱和液状态、

湿蒸气状态、

饱和蒸气状态、

过热蒸气状态。

八线:

等压线p(水平线)

等焓线h(垂直线)

饱和液线x=0,

饱和蒸气线x=1,

无数条等干度线x

等熵线s

等比体积线v

等温线t

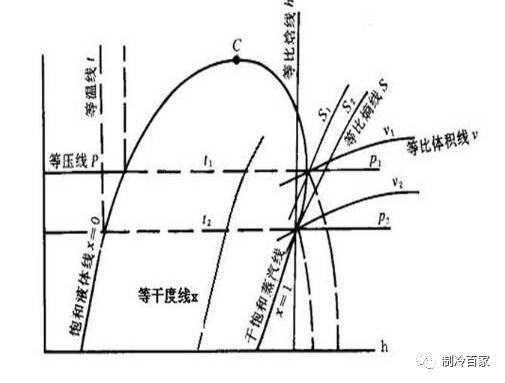

2三区、五态与八线

三区:

过冷液体区:饱和液体线左侧区域

湿饱和蒸汽区:饱和液与饱和蒸气之间区域

过热蒸汽区:饱和蒸汽线右侧区域

五态:

未饱和液体状态:一定压力下,温度低于对应饱和温度的液体。或者说:一定温度下,压力高于饱和蒸汽压的液体。

饱和液体状态:一定压力下,温度等于对应饱和温度的液体。或者说:一定温度下,压力等于饱和蒸汽压的液体。

湿饱和蒸汽状态:饱和蒸汽与饱和液体的机械混合物。

干饱和蒸汽状态:一定压力下,温度等于对应饱和温度的蒸汽。或者说:一定温度下,压力等于饱和蒸汽压的蒸汽。

过热蒸汽状态:一定压力下,温度高于对应饱和温度的蒸汽。或者说:一定温度下,压力低于饱和蒸汽压的蒸汽。

八线:

等压线:与横坐标平行的水平线

等焓线:与纵坐标平行的垂直线

等温线(T):在过冷区内近于垂直h轴;在湿蒸汽区为水平线;在过热蒸汽区则弯曲下。

等熵线:向右上方倾斜的实线。

等比容线:右上方倾斜虚线。

等干度线;湿蒸汽区内近似平行于饱和液体线或饱和蒸气线的线。

饱和液线:x=0,

饱和蒸气线:x=1,

3压焓图与热力计算

1、单位质量制冷量q0:

1kg制冷剂在蒸发器内从被冷却物体吸收的热量 。

q0=h1-h4

2、单位体积制冷量qv :

压缩机每吸入1m3制冷剂蒸气(按吸气状态计),在蒸发器中所产生的制冷量 。

qv=q0-v1=(h1-h4)/v1

3、制冷剂质量流量MR:

MR=Qo / q0

4、单位冷凝负荷qk :

1kg制冷剂在冷却和冷凝过程中放出的热量 。

qk=h2-h3

5、单位理论压缩功w0 :

压缩机每压缩输送1kg制冷剂所消耗的压缩功 。

w0=h2-h1

6、制冷系数0:

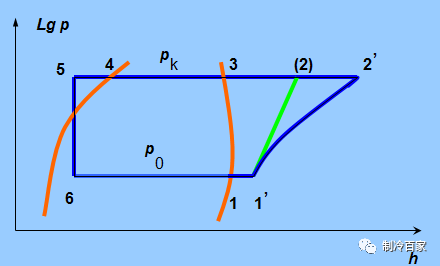

4理论与实际的制冷循环

(理论循环)

(实际循环)

2s-2s:

表示制冷压缩机压缩后的制冷剂蒸气经过排气阀的压降过程;

2s-3:

表示制冷剂蒸气经排气管进入冷凝器的冷却、冷凝和压降过程;

3-3:

表示制冷剂液体的过冷和压降过程;

3-4:

表示制冷剂液体的非绝热节流过程;

4-1:

表示制冷剂在蒸发器汽化和压降过程;

1-1:

表示制冷剂蒸气的过热(有益或有害)和压降过程;

1-2s:

表示制冷剂蒸气在制冷压缩机内实际的非等熵压缩过程;
