压焓图全方位解析,收藏学习!

一、纯物质的特性

纯物质的特性可以绘制成图表:

1、压力温度图(P - T图)

2、温度熵图(T - S 图)

3、温度焓图(T - h 图)

4、压力焓图(P - h 图)

注意:压力焓图经常用于制冷和空调系统。

现在举例如下:

1、温度焓图(T-h 图)

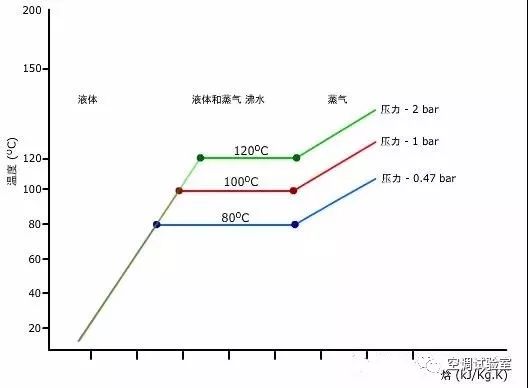

水的温度焓图(不同压力)

2、压力温度图(CO2 相态图)

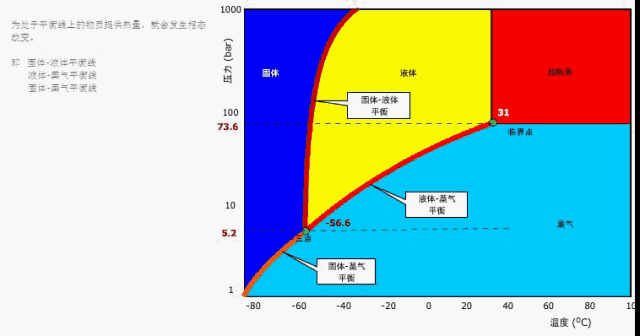

CO2 的压力温度图

3、压力焓图(P-h 图)

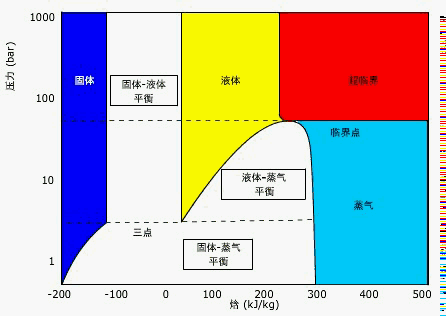

4、压力焓图(P-h 图)

1、压力-焓图是纯物质的特性图。

2、 图中包含物质的一些更为重要的特性,例如温度、压力、比容、密度、比热、焓或熵。

5、P-h 图和 Log(P)-h 图

二、压力焓图(Log(P)-h 图)

压焓图(lgp-h图)指压力与焓值的曲线图,,压焓图以绝对压力为纵坐标(为了缩小图的尺寸,提高低压区域的精度, 通常纵坐标取对数坐标),以焓值为横坐标。压焓图是分析蒸气压缩式制冷循环的重要工具,常用于制冷循环设计、计算和分析。

如下图所示:图中有三个区域,分别表示,液体-混合物- 蒸气

这些区域用蓝色的半圆形曲线隔开,这条曲线叫做饱和曲线。在半圆形区域内,制冷 剂达到热平衡,以蒸气和液体的混合物形式存在。

混合物中的蒸气含量从 0%(饱和半圆的左侧) 变为 100%(半圆的右侧)。

在饱和曲线的左外侧,制冷剂仅以液体形式存在。在饱和曲线的右外侧,制冷剂仅以蒸气形式存在。

2、压焓图与制冷循环

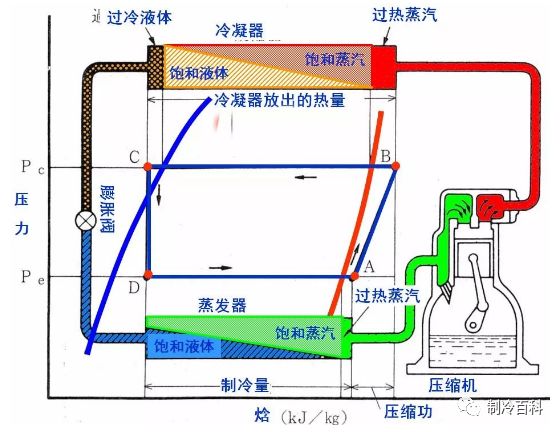

现在我们用 Log(P)-h 图来表现一个制冷循环。

3、详细理解压焓图

我们来看看如何阅读真正的制冷剂R134a 的压焓图

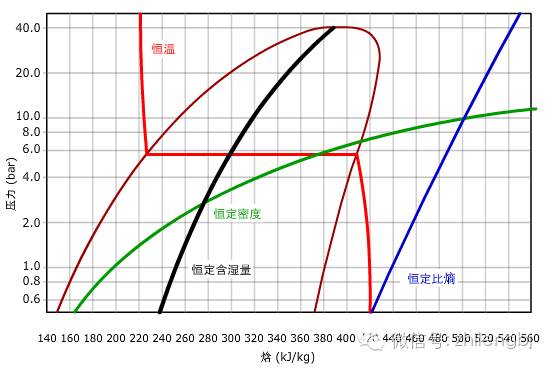

1)等温线的绘制

2)等容线的绘制

3)等熵线的绘制

4)等湿线的绘制

5)完整的压焓图

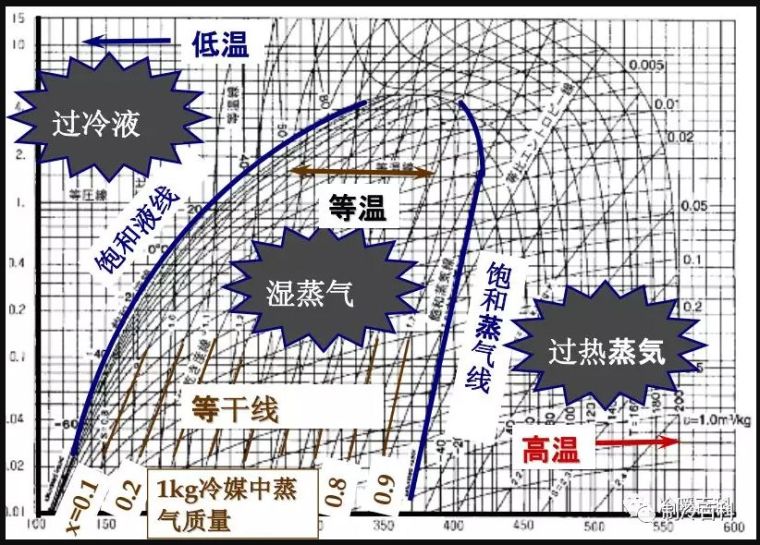

在压焓图上,我们可以把它分为:一点、二线、三区、五态、六线。

一点:指临界点,临界点为两根粗实线的交点。在该点,制冷剂的液态和气态差别消失。

两线:指饱和液体线和饱和气体线。

三区:

左边过冷液体区:该区域内的制冷剂温度低于同压力下的饱和温度。

右边过热蒸气区:该区域内的蒸气温度高于同压力下的饱和温度。

中间湿蒸气区:气液共存区,该区制冷剂是饱和状态,压力和温度对应。

五态:过冷液状态、饱和液状态、过热蒸汽状态、饱和蒸汽状态、湿蒸汽状态。

六线:等压线、等焓线、等干度线、等温线、等熵线、等容线、等容线
