一、基本表达方法：
（一）视图名称及作用
1、平面图：六个基本视图中的俯视图在水工图中称为平面图。平面图表达建筑物的平面形状及布置，表明建筑物的平面尺寸（长、宽）及平面高程、剖视（面）图的剖切位置及投影方向。
2、立面图：六个基本视图中的主视图、左视图、右视图、后视图可称为立面图（或立视图）。视向顺水流方向的视图可称为上游立面图（或立视图）；视向逆水流方向的视图可称为下游立面图（或立视图）。立面图表达建筑物的立面外形。

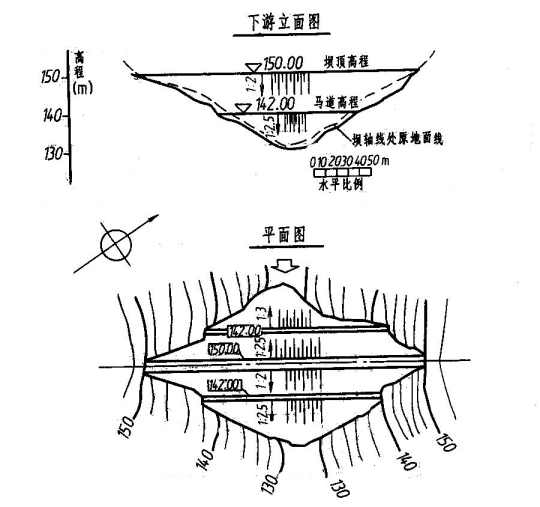

图10-3平面图和立面图
3、剖视图：剖切平面顺水流方向或平行于建筑物轴线所得的视图，称为纵剖视图（或纵剖面图）。剖切平面逆水流方向或垂直于建筑物轴线所得的视图，称为横剖视图（或横剖面图）。剖视图表达建筑物的内部结构形状及位置关系，表达建筑物的高度尺寸及特征水位，表达地形、地质情况及建筑材料。
图10-4 剖视图
4、剖面图：剖面图表达建筑物组成部分的断面形状及建筑材料。
5、详图：将物体的部分结构用大于原图形所用比例画出的局部图形称为详图。详图一般应标注，其形式为：在被放大部分用细实线画小圆圈，标注字母。详图用相同的字母标注其图名，并注写比例。详图可以画成视图、剖视图、剖面图，它与被放大部分的表达方式无关。必要时，详图可用一组（两个或两个以上）视图来表达同一个被放大部分的结构。
图10-5 详图
（二）视图配置和标注
视图应尽可能按投影关系配置。有时为了合理利用图纸，也可将某些视图不按投影关系配置，对于大而复杂的建筑物，可以将某一视图单独画在一张图纸上。
为了看图方便每个视图一般均应标注图名，图名统一注在视图的上方，并在图名的下边画一条粗实线，长度以图名长度为准。
二、规定画法和习惯画法
（一） 合成视图
两个视向相反的视图（或剖视图、剖面图），如果是对称成基本对称的图形，可采用各画一半，用点画线为界限，合成一个图形，并分别注写相应的图名。其优点是减少图纸幅面、节省绘图工作量。
图10-6 合成视图
（二） 展开画法

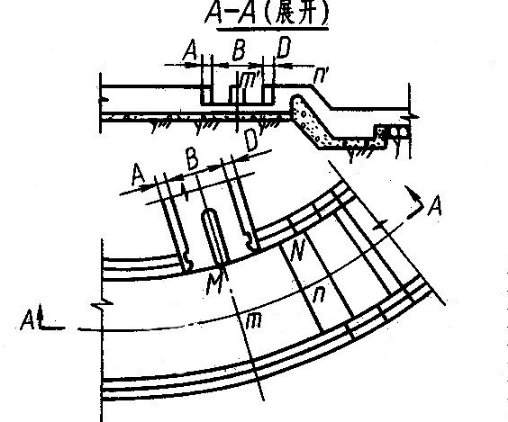

当构件或建筑物的轴线（或中心线）为曲线时，可以将曲线展开成直线后，绘制成视图（或剖视、剖面）。这时，应在图名后注写展开二字，或写成展视图。
图10-7 展开画法
（三） 分层画法
当结构有层次时，可按其构造层次分层绘制。相邻层用波浪线分界，并用文字注写各层结构的名称。
图10-8 分层画法
（四） 省略画法
当图形对称时，可以只画对称的一半，但须在对称线上加注对称符号，对称符号为对称线两端与之垂直的平行线（细实线）各两条。
图10-9 省略画法

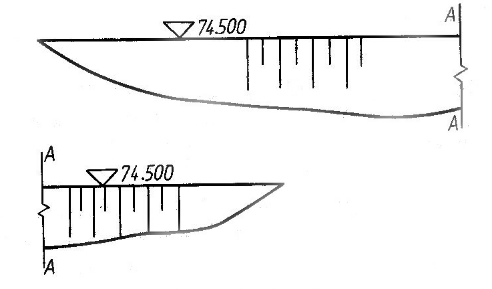

（五） 连接画法
结构较长又需要画出全长时，由于受幅面限制，允许将其分成两部分绘制，再用连接符号表示相连，并用大写汉语拼音字母编号.
图10-10 连接画法
（五）简化画法
当不影响图样表达时，根据不同设计阶段和实际需要，视图或剖视图中某些次要结构和附属设备可以省略不画。
对图样中的一些细小结构，当其有规律地分布时，可以简化绘制。
（六）拆卸画法
当视图、剖视图中所要表达的结构被另外的结构或填土遮挡时，可假想将其拆掉或掀去，然后再进行投影。
图10-11拆卸画法

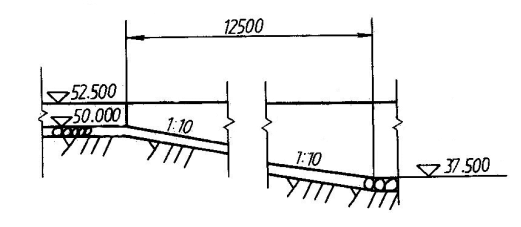

（七）断开画法
较长构件，当沿长度方向的形状一致，或按一定的规律变化时，可用断开画法绘制。
图10-12断开画法
