水工图的一般分类
水利工程的兴建一般需要经过勘测、规划、设计和施工、验收等几个阶段，每个阶段都要绘制出相应的图样，水工图主要有工程位置图（包括流域规划图和灌区规划图）、枢纽布置图、结构图、施工图和竣工图。
一、工程位置图
工程位置图主要表示水利枢纽所在的地理位置，与枢纽有关的河流、公路、铁路、重要的建筑物和居民区等。
工程位置图的特点是：表示范围大，图形比例小，一般采用比例为1:5000~1:10000甚至更小，建筑物则一般用示意图表示。

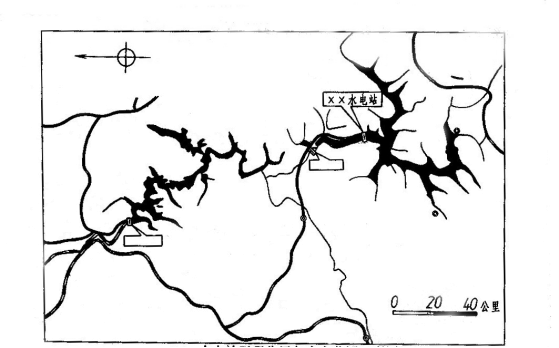

图1 工程位置图
二、枢纽布置图
枢纽布置图主要表示整个水利枢纽在平面和立面的布置情况。它的主要作用是：作为各建筑物定位、施工放线、土石方施工以及绘制施工总平面图的依据。
枢纽布置图一般包括以下内容：
（１） 水利枢纽所在地区的地形、河流名称及流向、地理方位（指北针）、测量坐标网和方要建筑物的控制点坐标、绘图比例等。
（２） 各建筑物的平面形状、相应位置关系及对外交通。
（３） 建筑物与地面的交线、填挖方坡边线。
（４） 建筑物的主要高程和主要轮廓尺寸。
枢纽布置图的特点：
（１） 枢纽布置图必须画在地形图上。
（２） 为了使图形主次分明，结构上的细部构造和次要轮廓线一般均省略不画，或采用示意图表示这些构造的位置、种类和作用。
（３） 图中尺寸一般只标注建筑物的外形轮廓尺寸以及定位尺寸、主要部位的高程、填挖方坡度等。

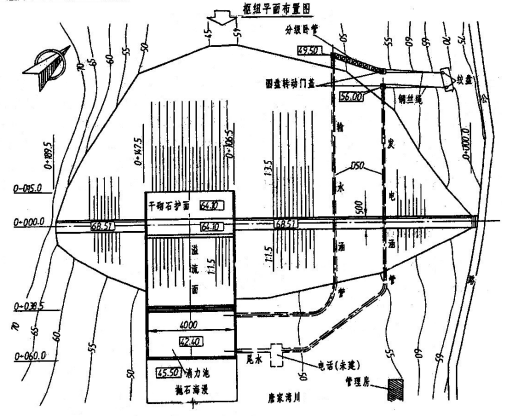

图2 枢纽布置图
三、建筑物结构图
建筑物结构图是表达建筑物物形状、大小、结构及建筑材料的工程图样。
建筑物结构图一般包括以下内容：
（１） 建筑物整体和各组成部分的结构、形状、尺寸和材料。
（２） 建筑物基础的地质情况及建筑物与地基的连接方式。
（３） 建筑物的工作条件，如上下游设计水位、水面曲线等。
（４） 与相邻建筑物的连接方式及附属设备的位置。
建筑物结构图的特点是：清楚表达建筑物的结构形状、尺寸的大小、建筑材料以及与相邻结构的连接方式等，比例一般采用1：5~1：200，可用详图表达一些细部构造。
四、施工图
施工图是表达水利工程施工组织和施工方法等的图样。常用的施工图有施工场地布置图、建筑基础开挖图、混凝土分期分块浇筑图以及表示建筑物内部钢筋配置的钢筋图等。
五、竣工图
竣工图是表达工程完工验收后要绘出完整反映工程全貌的图样。
