简单易懂的施工图解(农村别墅施工要点动态图分析)

这套户型地基东西11米,南北12.4米,建筑面积353.7平米,占地面积136平方米,共设4室3厅3卫1厨4储藏室1车库4露台。

现在着重介绍施工方案,本着安全实用的原则我们还是推荐框架结构。

1、中国农村地貌情况不尽相同,平地,丘陵,山地,临河等多种情况都有建房子的,所用建筑和施工方案当然不同,这期我们介绍的是一个坡地地形如何盖一个好房子。

2、坡地下基础最好的方案是沿着坡度下降的趋势挖开一个地槽来做基础,为什么这么做看后面就知道了。

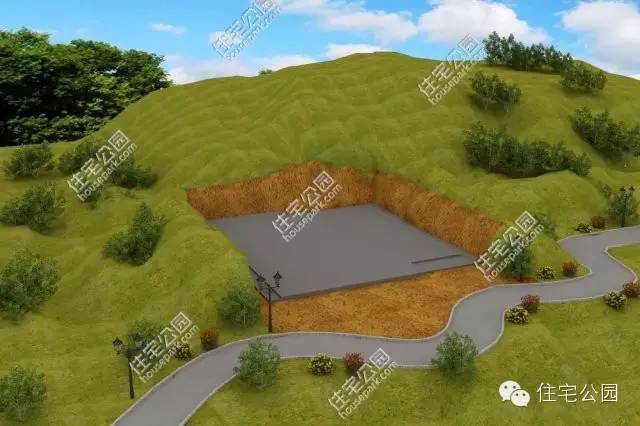

3、地槽挖好之后,用水泥砂浆满铺地槽,这层叫基础垫层,垫层做好之后用钢筋混泥土做基础底板。

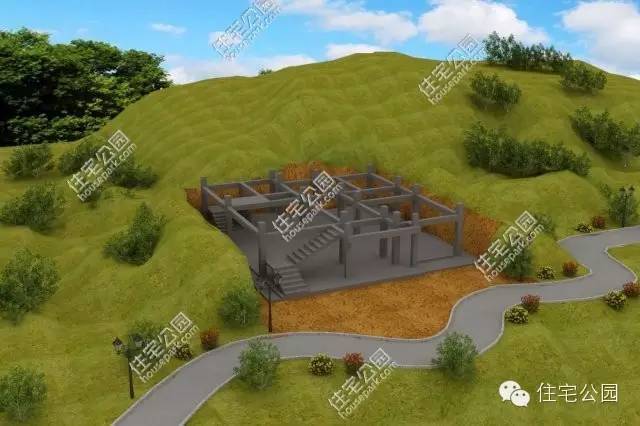

4、按户型平面图标注,在底板上浇灌钢筋混泥土立柱和圈梁,以及楼梯。

5、基础框架做好了,用填充砖做填充墙,这里特别提示:在填充墙外表面一定要做防潮层,因为回填的土壤会有渗水副作用。

图到了这里我们科普一下知识:箱式基础适合做地下室和半地下室,其优点就是基础着地面积最大,使得建筑重心更稳,安全性更高,而且箱式基础中空部分空间做车库和储存间非常实用。

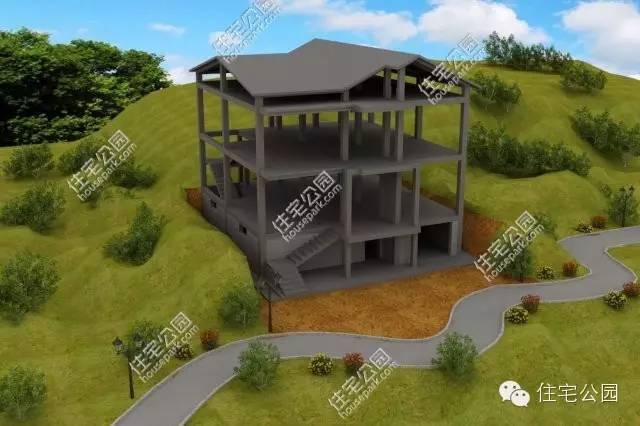

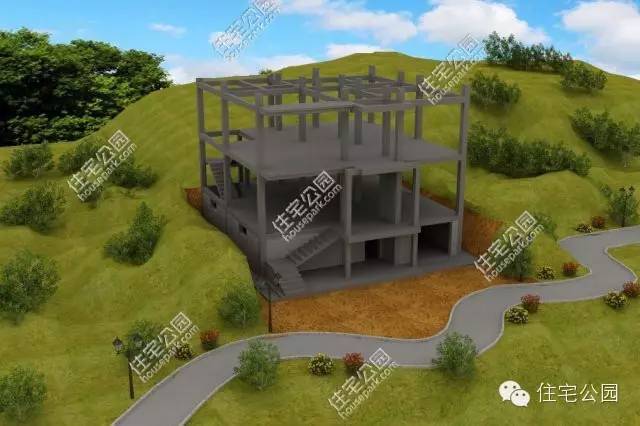

6、按平面标注现浇出一二层框架结构

7、坡屋顶要浇灌坡顶梁,和整体结构结为一体

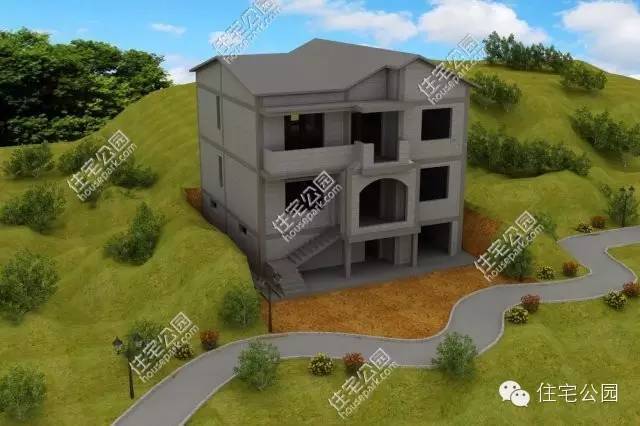

8、整体框架做完了,就用加气混泥土砌块做好内部和外部的填充墙。

9、做好装饰柱和护栏构件

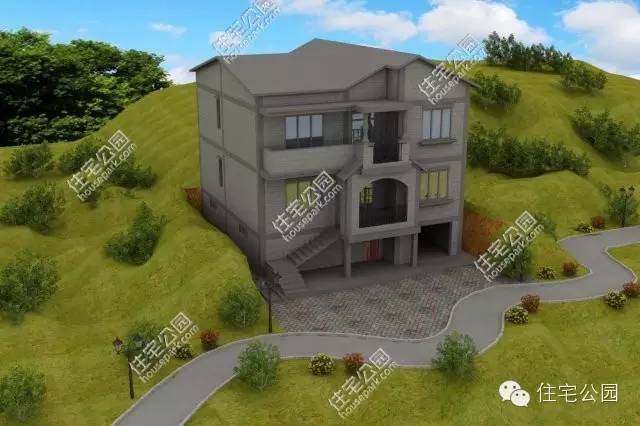

10、安上门窗

最后贴上屋瓦和饰面材料,你的房子就成了,让我们通过动态回顾一下施工全过程。

360度结构框架图:

360度房屋模型图:

看完了施工全过程,想必还是有很多人会提问,那些漂亮的弧形柱子和窗台,拱门怎么做的。其实不难,下面三张细节施工图让它们的施工显露无疑,哈哈。

这张图让你看清这种装饰柱怎么做的,其实里面是一个钢筋混泥土柱子,起半承重作用,外面的弧形是水泥纤维和模型做出来。外柔内刚

弧形的窗台可以买成品的模型,在墙上埋钢筋预埋件连接起来。

拱形门的拱实际上在门梁上贴上去的水泥纤维的拱,然后贴上饰面材料,所以你看不出来,哈哈

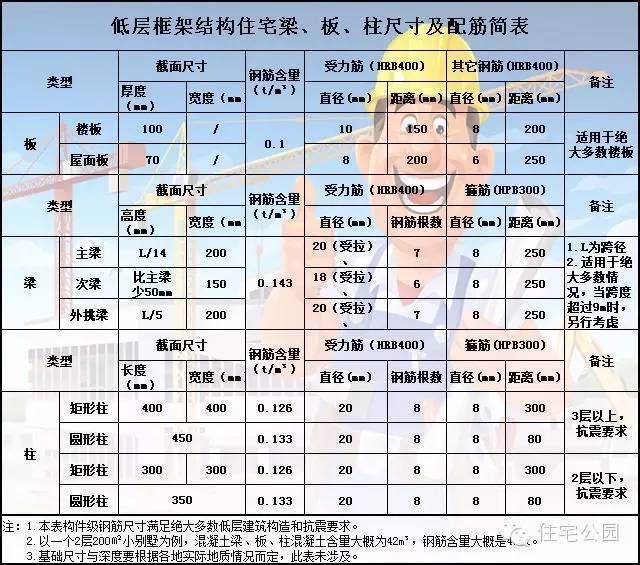

最后为了不让老百姓不被包工头忽悠,特奉上专业工程师制作的梁柱尺寸表和配筋表。

下面依然是这套户型的全部图纸啦~~先看一下360全景展示效果:

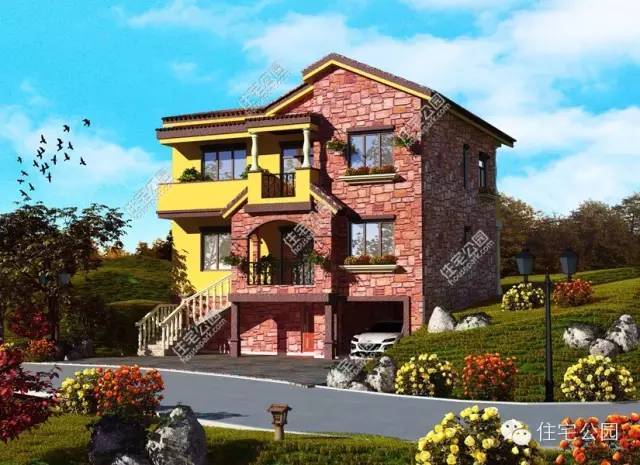

户型风格为一种特别漂亮的欧式风格托斯卡纳风格,是中国别墅广泛借鉴的一种风格,其最大特点,就是天然石材饰面和暖色涂料的搭配,搭配的方式有上下搭配和左右搭配之分,这套户型是左右搭配,增强了建筑语言的层次感以及设计感;别墅正面与众不同,侧踏步台阶的设计以及架空的门斗,让别墅艺术感品质感飙升。

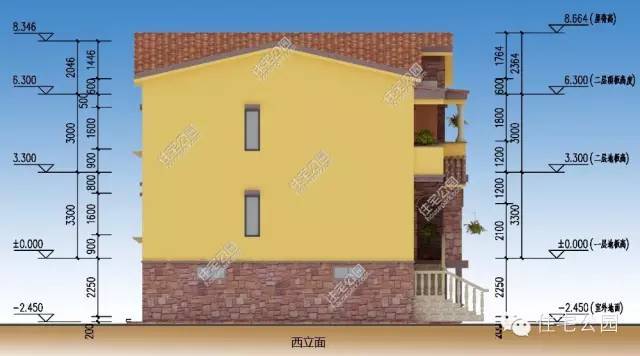

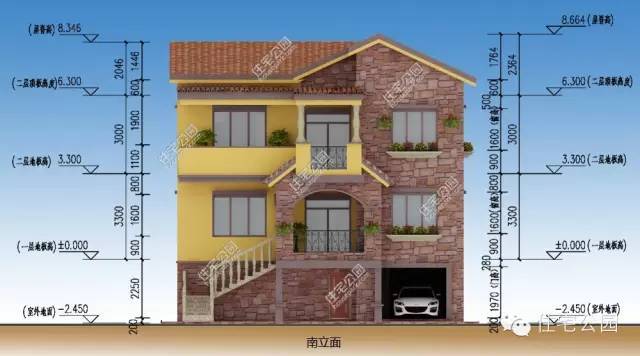

接着当然是立面图喽:

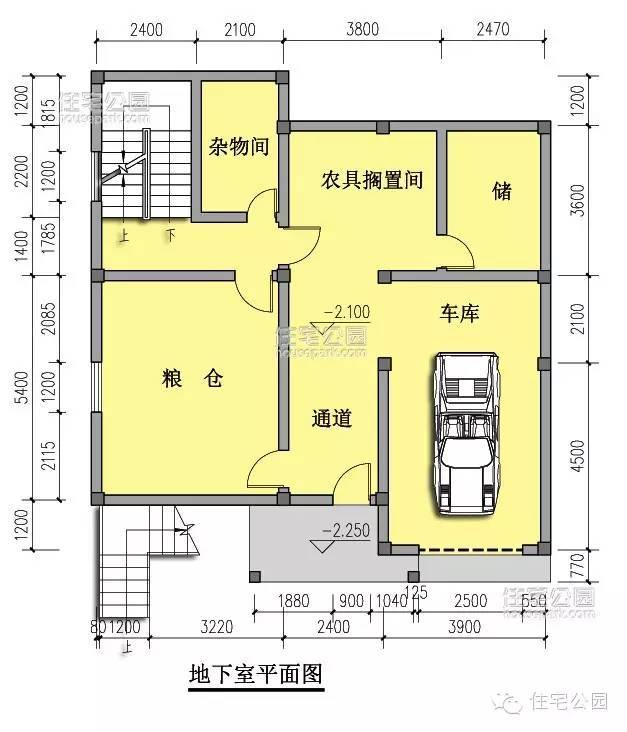

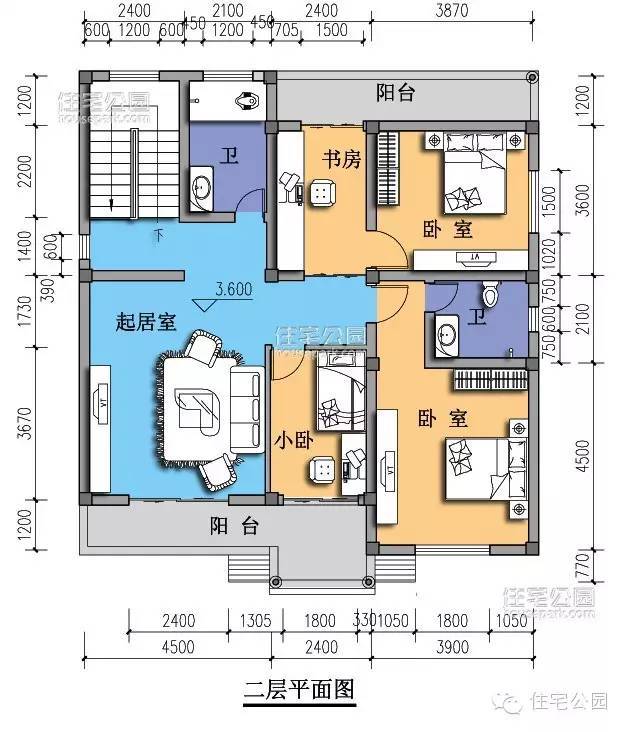

再来看看平面布局图:

这套户型精致到细节的户型设计值得称赞,地下室特别符合农民朋友的生活需求,农作物,粮食,等,为你收纳所有生活琐碎。

楼梯的悬空部分也被特别设计成了储物空间,餐厅外接走廊,巧妙别具一格。

最后来看看这套户型的详细技术指标及大家最为关注的造价问题:

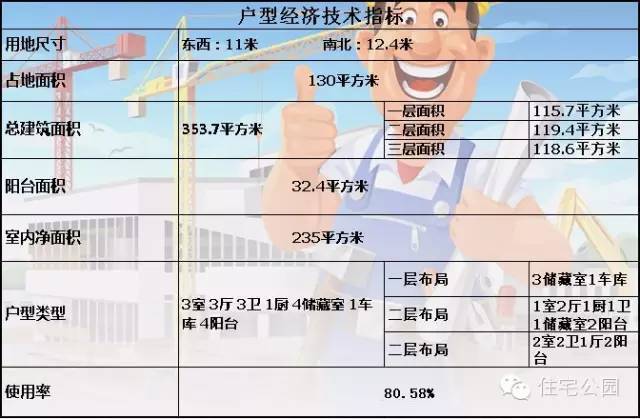

一、户型详细说明

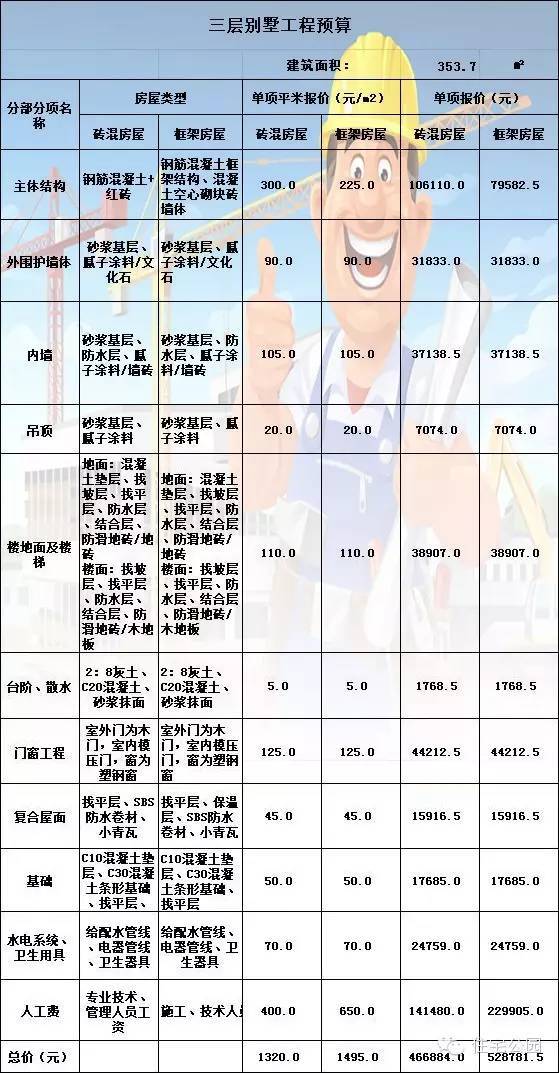

二、成本预算表

工程造价,别墅,施工动态图
