1适用范围
低温热水地板辐射采暖系统（以下简称地暖系统）
2工艺流程
施工准备材料准备安装集、分水器连接主管铺设保温层、边界膨胀带铺设反射铝箔层铺设地暖盘管连接集、分水器设置过门伸缩缝及柔性塑料套管中间验收（一次水压试验）混凝土填充层施工完工验收（二次水压试验）运行调试
3大样图
地暖系统简图
图例：
1．手动放气阀；
2．分集水器；
3．球阀（选装）
4．泄水阀（可移至管井）虚线右侧装在管井内
5．自动排气阀
6．球阀
7．热量表（供水）
8．过滤器
9．调节阀
10．压差控制阀
11．关断阀
分集水器安装正视图

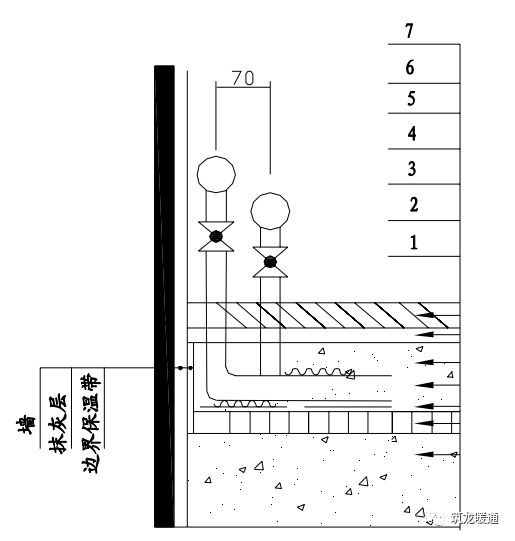

分集水器安装侧视及地板内分层
图例：
1．砼楼板
2．绝热层（可为聚乙烯泡沫板等；厚度20~35mm）
3．铝箔反射层
4．地暖管
5．砼填充层（地暖管在本层内的保护厚度要求不小于 30mm）
6．地面找平层
7．地面装饰层 采暖管上下的波浪线为两层钢丝网，可按设计要求选做。

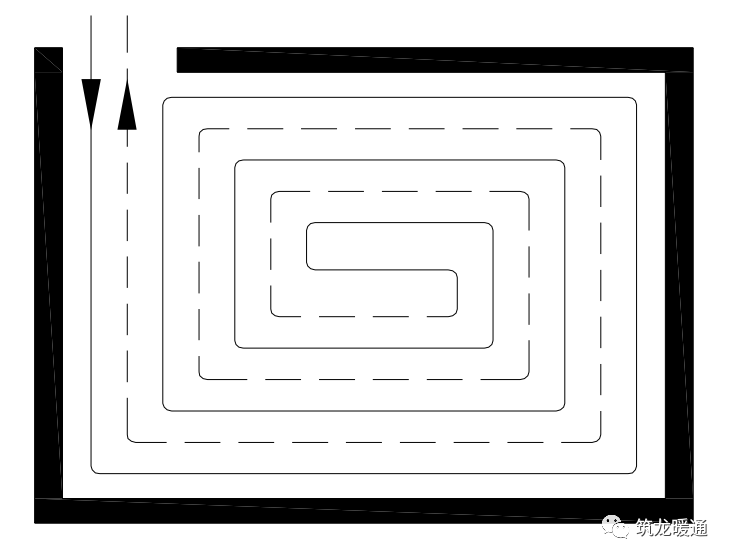

回字形

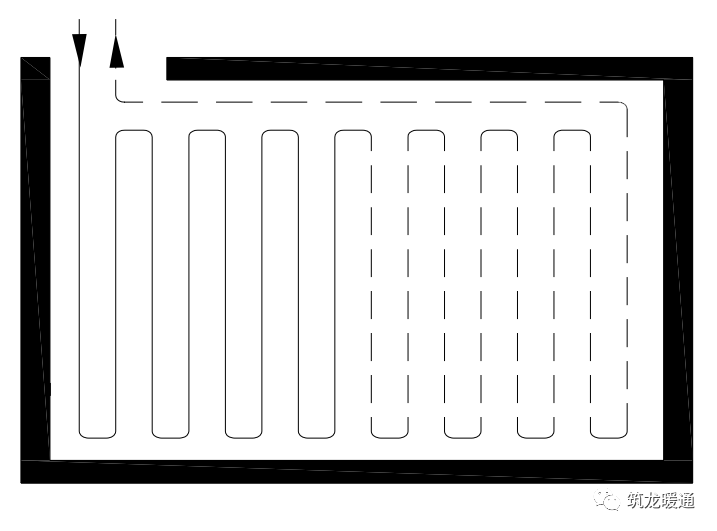

平行型

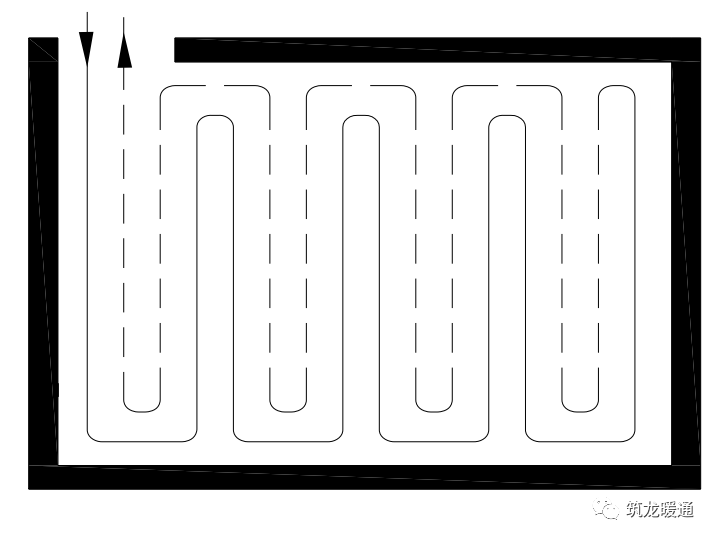

S 字形
说明：
1. 地 暖 管 布 置的三种形式。其中以回字形应用最为广泛。
2. 地 暖 管 敷 设时，间距不得大于 300mm；距离墙边最近间距不小于 100mm；拐弯处弯曲半径宜为管径的5~8 倍。
3. 固 定 点 间 距直线段宜为500~700mm ；弯曲段宜为200~300mm。

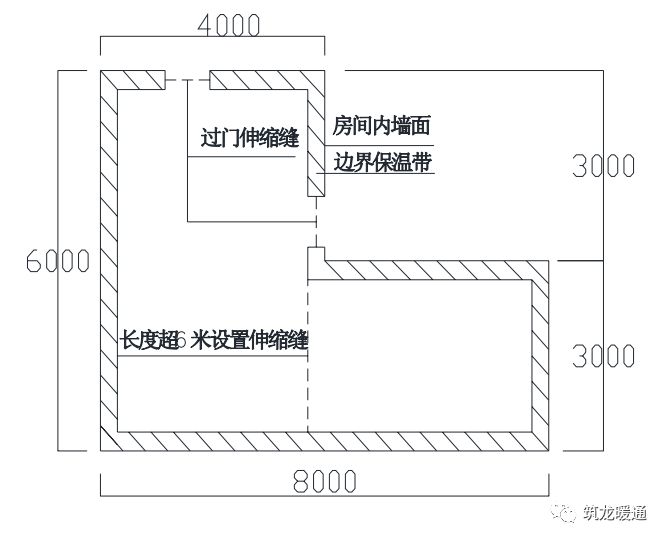

边界保温带、伸缩缝设置
说明：
1.房间周边沿墙跟设置边界保温带。
2.过门、采暖房间长度超 6 米或面积大于 30 平方米的设置伸缩缝；伸缩缝可采用高发泡聚乙烯泡沫塑料板。采暖管道过伸缩缝加柔性塑料套管，长度不小于 400mm。
4采购要求
管材一般选用 PE-X（交联聚乙烯）、PP-R（无规共聚聚丙烯）、PB（聚丁烯）、PE-RT（耐高温聚乙烯），具体根据设计确定。不管选取哪种材质，管的壁厚必须根据设计压力选择。
5工艺要点
1）绝热层施工前要求地面平整，无任何凹凸不平及沙石碎块、钢筋头等。可要求土建做水泥砂浆找平层，将地面清扫干净。电线管只允许垂直穿过地板供暖层。
2）户内各回路地暖管施工过程中不允许出现接头，要求使用盘管，厂家定尺加工。
3）砼填充层浇筑过程中必须保证地暖管带压。
4）盘管在穿过伸缩缝必须设置柔性塑料套管，长度不小于 400mm。出分集水器处盘管密集（盘管间距小于 100mm）必须设置隔热套管，可采用比盘管大两号的同材质塑料管。
5）辐射采暖地板面积超过 30 平方米或长边超 6 米，设置宽度不小于 8mm的伸缩缝；与外墙、柱等垂直部件的交接处，设置宽度不小于 10mm（装饰层为木地板时候不小于 14mm）也设置伸缩缝；伸缩缝可采用高发泡聚乙烯泡沫塑料板或满填弹性膨胀膏。
6）调试及试运行：初始加热时，热水缓慢升温，供水温度控制在比环境温度高 10℃（且不高于 32℃），并持续运行 48h，以后每隔 24h，供水温度升高 3℃，直至达到设计供水温度。然后在设计供水温度下，对每组分集水器的管路逐路调节，达到设计要求。
7）本工艺标准参考图集 05 系列建筑标准设计图集------05N1

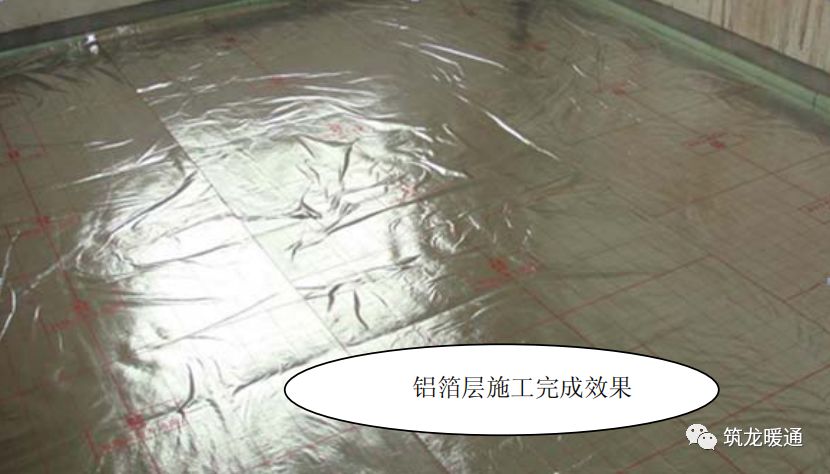

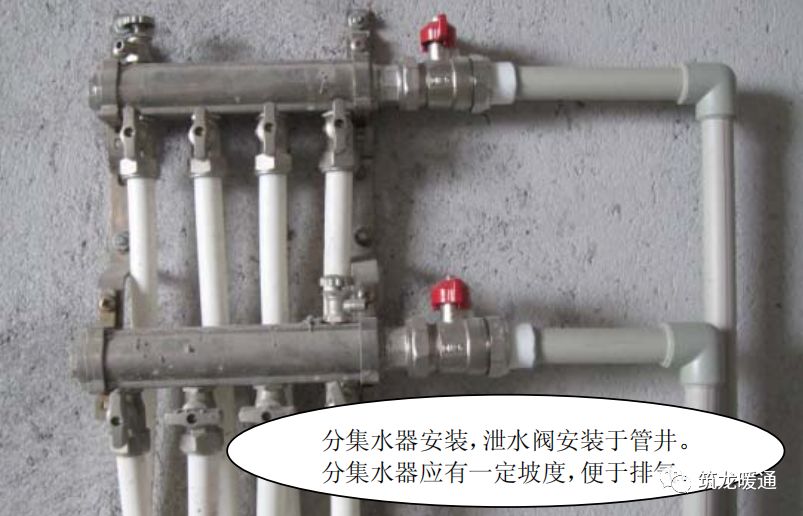

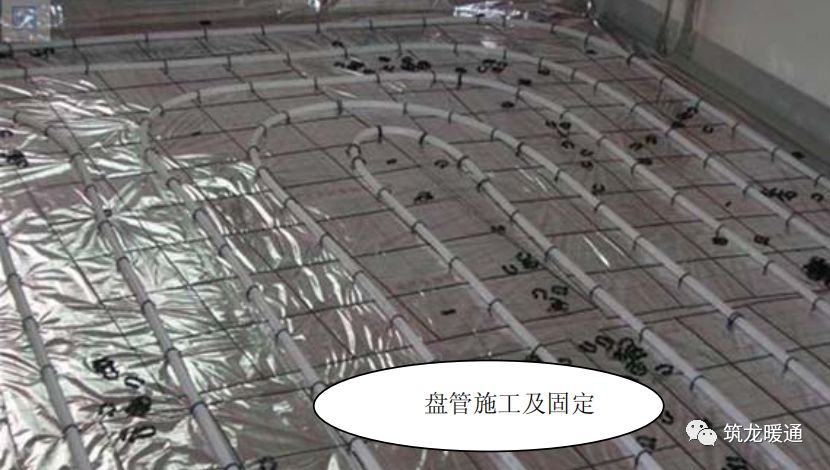

6施工图片
地暖完成效果（地暖管上下均铺设钢丝网）。暗敷管道严禁有接头，转弯处、伸缩缝处要有波纹套管保护，弯曲部位要圆滑。
