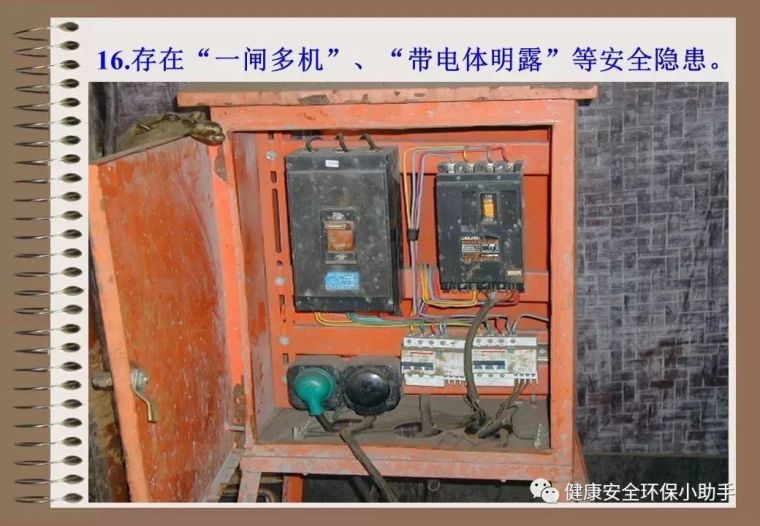

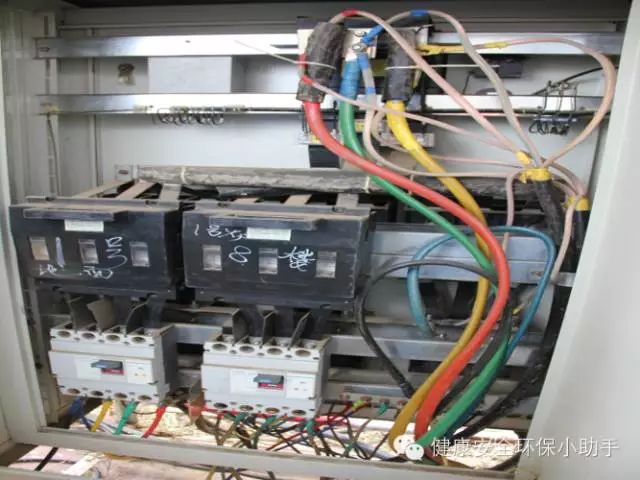

图一

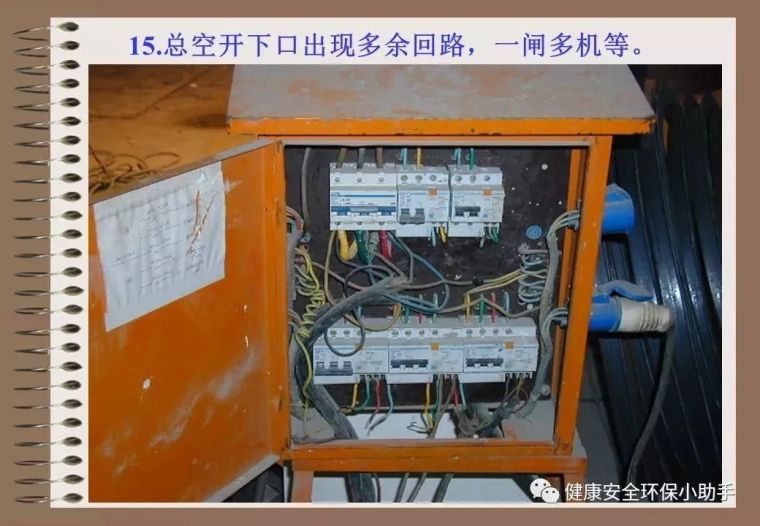

1、配电箱内主线混乱，有并联现象
2、分闸一闸多接
3、左侧接线不合理，不符合接线要求
4、接地线颜色不符合用地按要求，非PE线
参考标准：GB50484- 4.4.4用电设备应执行一机一闸一保护控制保护的规定。严禁一个开关控制两台（条）及以上用电设备（线路）
图二
1、无防雨措施，缺少配电箱，直接放在地面
2、不符合一机一闸一保护要求
3、刀闸不符合安全用电要求，主要原因铜片部分露在外面
4、右侧刀闸缺少保护罩，左侧刀闸接线不符合规范要求
5、接线无主开关
6、配电盘的绝缘板非电木板
7、无PE线连接点
8、整体配电盘不符合要求，属报废性质
参考标准：GB50484-4.4.2分配电箱应装设总隔离电器、总断路器和分路隔离电器、分路漏电断路器。4.4.9其外形结构应能防雨。4.4.4用电设备应执行一机一闸一保护控制保护的规定。 根据GB 50054-1995的规定，刀闸存有铜芯外露，不得在工业上使用。

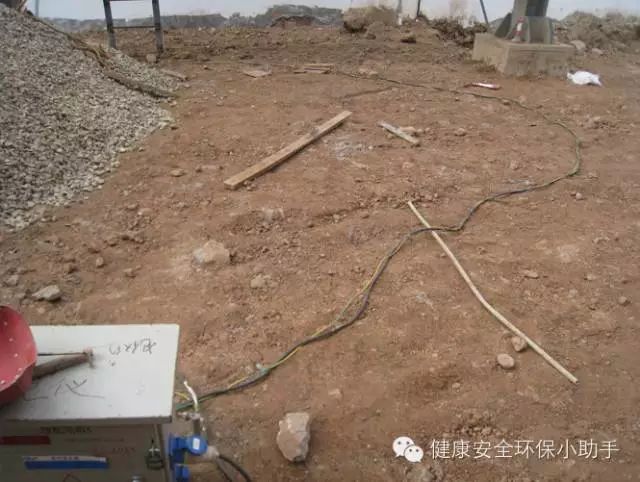

图三

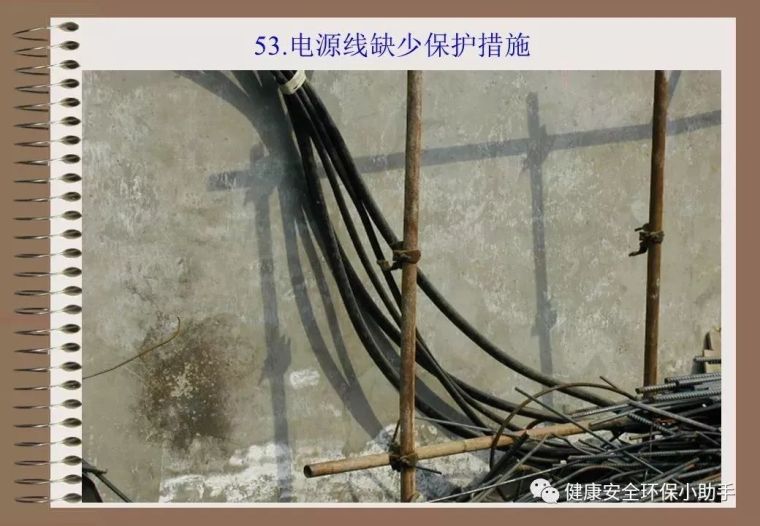

1、电缆线为架设离地面或者埋地保护
2、PE线使用附加线，拖拉电缆线时强度不够
参考标准：GB50484-4.3.8电缆穿越道路时应采用坚固的保护管，管径不得小于电缆外径的1.5倍，管口应密封。
图四

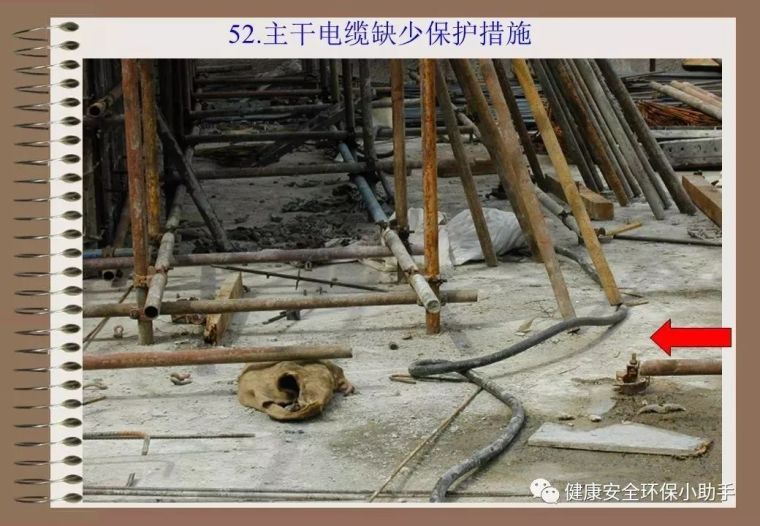

1、电缆线未加过路防护

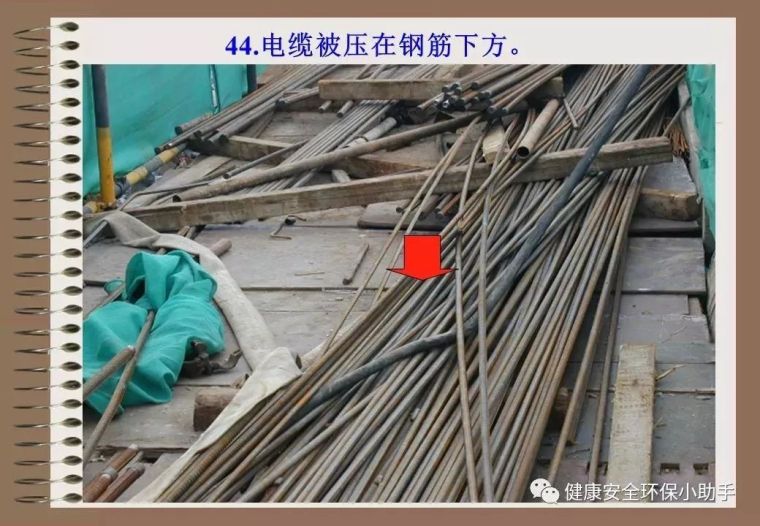

2、钢板压在电缆线上
3、基坑无防护
参考标准：GB50484-4.3.8电缆穿越道路时应采用坚固的保护管，管径不得小于电缆外径的1.5倍，管口应密封。
图五

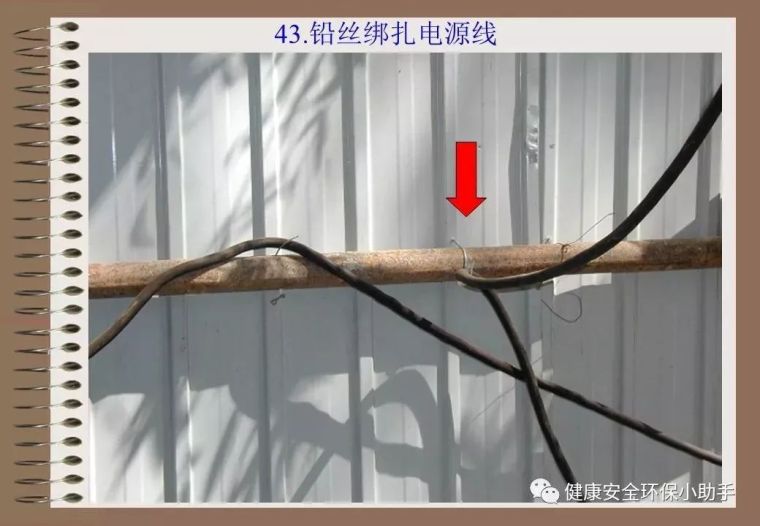

1、电缆线使用铁丝固定
2、电缆线和钢结构在一起无隔离措施
3、电缆线直接在钢梁上铺设
参考GB50484-4.3.5电缆与支架之间应采用绝缘物可靠隔离，绑扎线应采用绝缘线。
图六
1、电机缺少防雨罩，无绝缘措施
2、三条相线直接和电机线绕在一起，固定不牢
3、无外壳接地
参考标准：GB50484-4.3.9电缆接头应进行绝缘包扎，并应采取防雨和保护措施。电缆接头不得设置于地下。
图七
1、配电箱门板损坏
2、主漏保缺少隔离开关
3、分漏保缺少隔离开关
4、使用民用插座插头
5、主漏保一闸多接
6、PE线未接
7、主漏保未控制分漏保
8、电源线不能从箱门口进入
参考标准：GB50484-4.4.2分配电箱应装设总隔离电器、总断路器和分路隔离电器、分路漏电断路器。4.4.9其外形结构应能防雨。
4.4.4用电设备应执行一机一闸一保护控制保护的规定。严禁一个开关控制两台（条）及以上用电设备（线路）

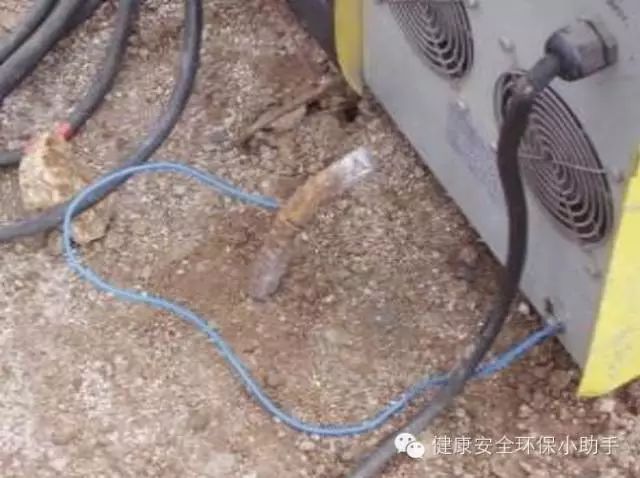

图八
1、电焊机接地线未固定
2、使用螺纹钢做接地极
3、焊机一次线外皮破损
4、接地线非PE线
参考标准：GB50484-4.5.14 垂直接地体应采用角钢、钢管或圆钢。接地线与垂直接地体连接方法可采用焊接、压接或螺栓连接，螺栓连接应用镀锌螺栓并有镀锌平垫及弹簧垫，螺栓不得埋入地面下。 接地极参考标准：JGJ46-5.3.4
图九

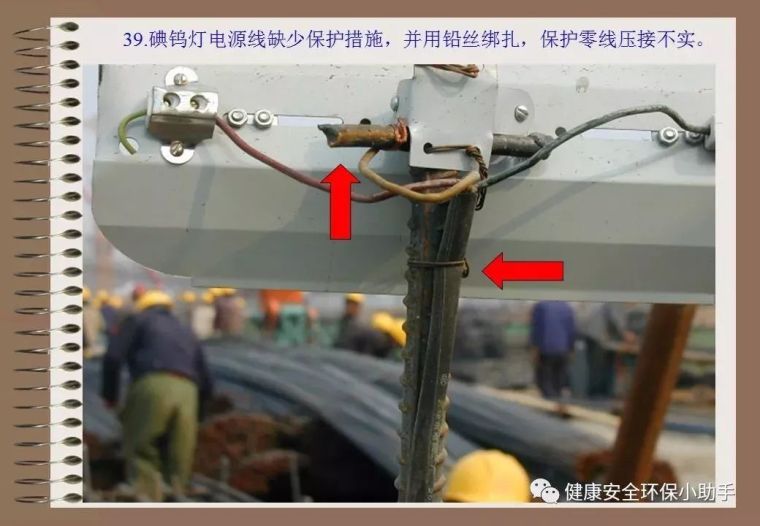

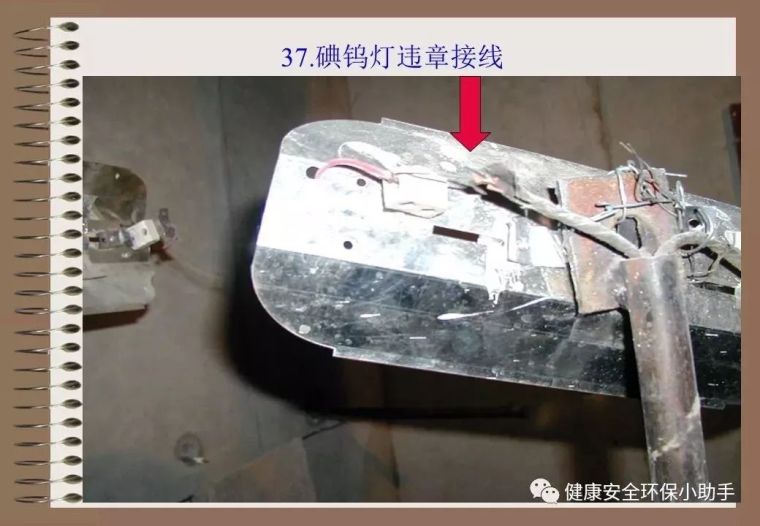

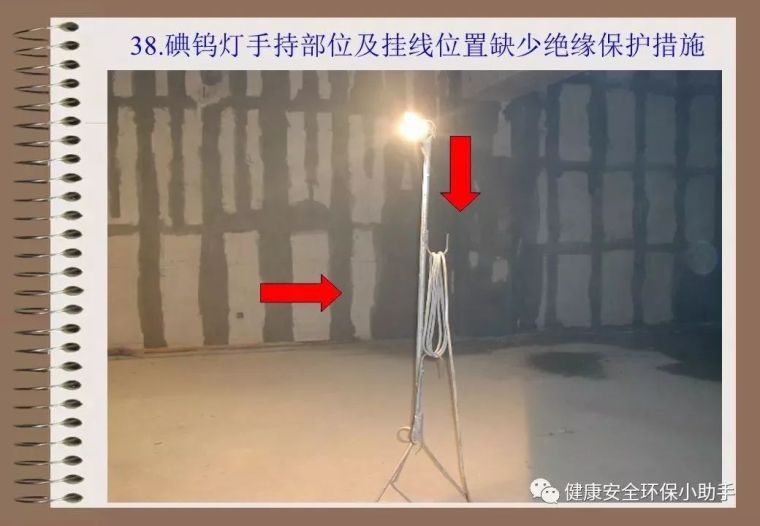

1、电源线直接和碘钨灯管接在一起
2、草坪灯使用铁丝固定在角钢上，无绝缘措施
参考标准：JGJ46-10.3.5碘钨灯及钠、铊、铟等金属卤化物灯具的安装高度宜在3m以上，灯线应固定在接线柱上，不得靠近灯具表面。
图十
1、使用民用插盘
2、插线盘缺少漏电保护器
3、民用插盘有触电的火花斑迹
4、以上图片的用电插盘不适用于施工现场
参考标准：GB50484-4.1.9临时用电设备应进行检查和试验，确认合格并标识后方可使用
