管道材料
一、基本要求
①具有足够的强度和一定的刚度。
②管道内壁表面光滑，减小水流阻力。
③具有一定的耐腐蚀能力。
④具有足够的密闭性。
⑤易加工，经济。
二、常用管材
1、混凝土管和钢筋混凝土管
强度高，取材方便；抗酸碱及抗渗性差，接头多，自重大，运输中易破损。
适用于土质不良地段，穿越铁路，道路时。
管口形式：承插，平口，企口。
PCCP
钢筒混凝土管
现浇钢筋混凝土管渠
2、陶土管
上釉后管壁光滑，抗渗，抗腐蚀；易碎，强度低。
适用于排除酸性工业废水或地下水有侵蚀性时。
管口形式：承插，平口。
3、金属管
强度高，抗渗，管壁光滑，接口少；价格高，易腐蚀。
适用于抗震等级高，地下水位高或承受高压，流砂严重或对渗漏要求特别高的地段。
管口形式：法兰，承插。
常见管材：钢管，铸铁管。
铸铁管
4、塑料管道
施工方便，材质轻，内壁光滑；强度较低，刚性差，热胀冷缩大，在日照下易老化。
管口连接：粘接，电熔焊接。
常见管材：UPVC硬聚氯乙烯，PE聚乙烯，PP聚丙烯。
塑料管电熔焊接
PE管
5、新型管材：HDPE高密度聚乙烯，FRP玻璃钢，玻纤混凝土等
FRP管
三、给水管件
1、配件
在管道的转弯，分支，变径及连接其他设备处使用。
如：三通，四通，弯头，异径管（变径管），短管（变接口）等。
2、附件
输配水控制
止回阀：控制水流只朝一个方向流动，防止倒流。
排气阀：排骨管道中的气体，减小水流阻力。
泄水阀：排空管道，清除沉淀物。
消防栓：消防车取水设施。
管道构造
一、基础
包括：地基，基础，管座。
1、砂土基础
弧形素土基础，砂垫层基础。
适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7～2.0m之间的管道，不在车行道下的次要管道及临时性管道。
2、混凝土枕基
在管道接口下设混凝土垫块。
适用于土壤条件较好、无地下水的地区，给排水支管。
3、混凝土带形基础
沿管道全长铺设带状水泥混凝土，适用于各种土质，特别是土壤条件差、震区、重要管道等。
按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。
二、排水管道附属构筑物

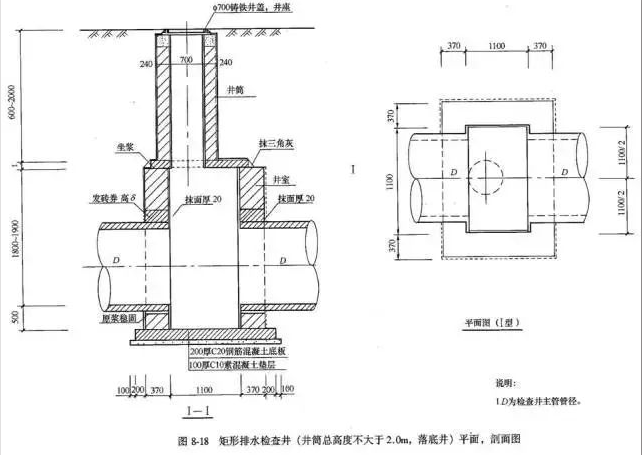

1、检查井
功能：便于对管道衔接以及定期检查和疏通。
位置：管道交汇，转弯，尺寸或坡度改变处，跌水，相隔一定距离的直线段上。
构造：由井底，井身，井盖组成。
①井底
一般采用低标号混凝土、基础采用碎、卵石或混凝土；
宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；
流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。
②井身
以砖、石砌筑，也可以钢筋混凝土现浇。
不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。
井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。
③井盖
由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。
为防止雨水流入，盖顶应略高于地面。
2、雨水口
功能：收集地表径流的雨水，将其引入雨水管道。
位置：道路交叉口，直线上一定距离（25-50m）处，路缘石低洼地。
构造：由基础，井箅，井筒，连接管组成。
三、给水管道附属构筑物
1、阀门井
功能：安装各种给水管道附件，方便操作和养护。
2、泄水阀井
功能：排除泄水阀所排放水，由湿井与阀门井相连组成。
3、支墩
功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。
位置：弯管、三通、变径等位置
管道工程图一般规定
一、标高
标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。
压力管应标注管中心标高。
沟渠和重力管应标注沟（管）内底标高。
二、管径
公称直径：DN，常用于金属管材。如：铸铁管DN25。
外径：D，常用于不锈钢管、无缝钢管。如：不锈钢管D1084。
内径：d，常用于混凝土管、陶土管等。如：钢筋混凝土管d300。
平面图
图示内容
表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。
比例：1：500或1:1000,与道路施工图一致。
方位：坐标网或指北针
道路平面图：中心线、边线、桩号等
管线：雨水Y、污水W、给水J，以不同的线型表示。
附属构筑物：图例表示井编号，如W5，5号污水检查井。
标高：地面标高和管道标高
管道：直径、长度、坡度、流向。
纵断面图
图示内容
表示地面起伏情况，管道敷设深度，管道直径及坡度，与其他管道交接情况。
横向表示长度，竖向表示管径与标高。
图样部分
比例：竖向比例常为横向比例的10倍n线形；粗双线管道，粗实线地面，双竖线检查井。
支管标注：SYD400方位、代号、管径，即表示由南向接入的直径400mm的雨水管道。
图表部分
编号：检查井编号。
平面距离：相邻检查井的中心距离。
管径及坡度：当管径与坡度不变时，可只标一个。
管道标高：排水管是指检查井进，出口管道内底标高。
设计路面标高：由道路中线设计标高，道路横坡，检查井距道路中心线的距离而推算。
原地面标高：原始自然地面。
构筑物详图
