广联达图形算量如何复核工程量

首先,我们需要知道工程量计算的准确性有哪些方面可以保障。工程量计算准确性的保障有三个方面:一是属性定义准确;二是做法套取准确完整;三是构件绘制无误。如果是使用表格输入处理构件工程量,则工程量表达式需要编辑正确。

其次,用软件做完工程后,我们进行工程量复核主要从下面几个方面入手:一、检查构件属性定义是否有误;二、构件做法套取是否全面准确;三、构件绘制是否和实际情况有差异。

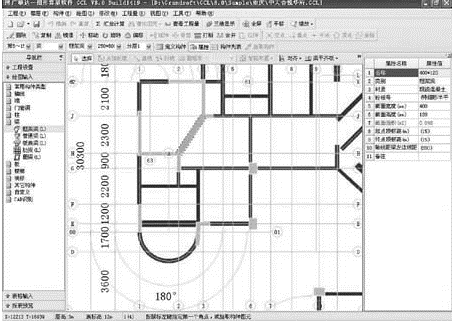

如何进行构件的属性信息检查?我们在绘图输入中点击属性按钮,打开构件属性编辑器,然后选择需要查看属性信息的构件图元,我们在构件属性编辑器中就可以看到选中构件图元的属性信息。

这样就可以发现是否定义正确了,对吧?另外,我们还可以打开构件菜单,选择查看构件图元属性信息功能,只要把光标移到构件图元上,就可以检查到当前构件的属性信息了。

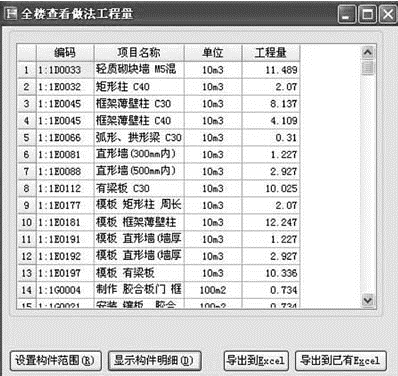

那我们又如何检查构件做法套取全面与准确与否呢?要检查构件做法,一定要清楚每个构件我们想要算哪些量,因为只有清楚了这个工程需要算什么量,我们就可以通过做法进行确定,那么我们打开构件管理查看构件做法时,就很容易发现问题了。另外,我们还可以通过全楼查看做法工程量了解整个工程中做法有无遗漏、多套、少套的现象。

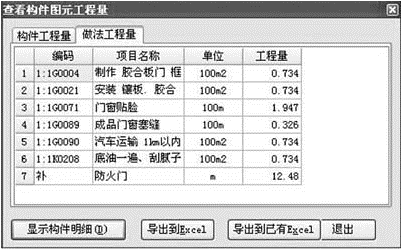

如果需要对构件进行逐一检查做法套取是否正确,还可以通过查看构件图元工程量功能中的做法工程量进行查看。

发现问题后,我们就可以返回到构件管理的做法中进行做法调整了。

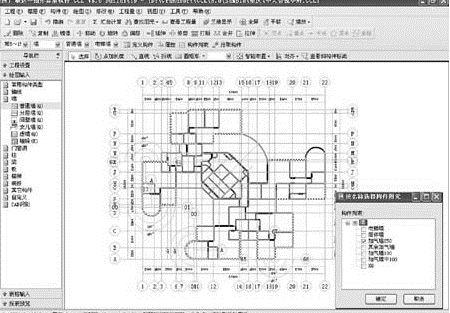

对于构件绘制是否合实际情况有差异,我们则需要将工程图纸与软件绘图区中绘制的构件进行对比,检查是否有多画、少画的现象;如果我们要检查构件绘制是否有误,则可结合按名称选择构件图元进行查看。

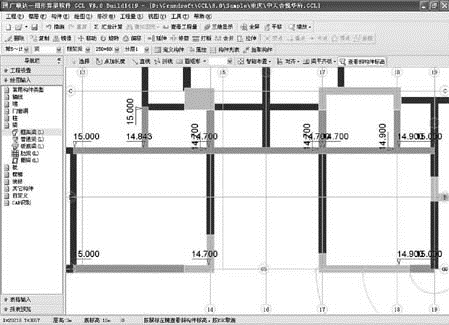

遇到斜构件,我们还可以运用查看斜构件标高进行不等高墙、斜板、斜梁和坡屋面标高信息的检查,以保障斜构件绘制的正确性。

同时,还可结合三维显示功能查看构件位置是否有偏差、绘制是否有遗漏,这些都可以有效地保障构件绘制的准确性。

只要我们从这几个方面进行全面的审核,那么我们所做工程的工程量计算的准确性就能得到有效的保障了。
