节点虽小，却有大文章，而施工图里，节点图的地位是举重轻重的，建议大家也从中间找到乐趣，玩一天并不夸张，只有节点图能画好的设计师，才能更好玩转施工工艺乃至设计。
都什么地方需要出节点？
结构层要细化到什么程度？
比例设置多少为合适？
剖面索引怎么给？
节点图和大样图有什么区别？
节点图画错了会怎样？
画好节点都需要哪些方面知识？
每次画图的时候是不是经常有这样的疑问？本文就讨论下，节点图到底是什么鬼！
一、节点图的作用
施工图表达一个空间的设计要求，需要一个完整体系。要有平面类图纸、立面类图纸和节点类图纸。最主要的就是这三大类，平面图、立面图今天不讲，只讲节点图。
平面图，画的是投影平面。立面图也是画的投影立面。剖面图采用的是剖切方法展示。而不是投影法。平面和立面表达不了的关系，就需要剖面图来表达。不同的材料的过度、造型、收口等都需要节点图来表达。节点图在整套图纸中的作用还是比较大的。如果非要排个名次，是这样的。
第一重要：平面类图纸
第二重要：立面类图纸
第三重要：节点图
看见没倒数第一，这个排次只是针对平面和立面。有人说整套图纸中节点图是最重要的，有这样观点的都是小白。
二、节点图的深度
有人说，节点图越细越好。有人说节点图没必要那么细，反正你画了施工的时候也不按图施工。怎么办？听谁的？
在笔者看来，好的节点图需要传到两个信息就可以。一个是结构尺寸，一个是饰面材料。比例设置适中、线型层次感好，索引逻辑清晰。这就是好的节点图。结构传达做法就可以，但不要标清尺寸。具体是18细木工板还是30*40木方就不要标了。但如果画的是石材干挂，要标注清楚角钢尺寸，方钢规格。反过来你要问小编，什么样的结构要标清？什么样的不需要标清？这个用语言还真难回答，很微妙的尺度。自己慢慢把握吧。画多了分界线自己就找到了。
这就是一张合格的节点图
线不多、字不乱，看着舒服
三、节点图的绘制方法
节点图的绘制方法是从外向里反。什么意思呢，就是从结构线向里一点点的细化。先确定好完成面的最外边的一条线向里边推。是石材就向里边反一个石材厚度。在分析工艺，是干挂就画角钢。是湿贴就画水泥砂浆。
在画材料收口的时候，同样的画最外边的线，然后根据材料属性向内部反线条。反结构，计算尺寸，就需要材料和工艺知识了。这个只能多看、多问、多积累。真的没有别的办法。如时您有，请偷偷告诉小编，别人就不要告诉了。
四、节点图的分类
有些设计师工作多年，还是对一些概念模糊，小编给下边名词给个定义。
1、剖面图：
剖切展示结构关系的图纸，称为剖面图。常见的有棚面造型剖面，墙面造型剖面。

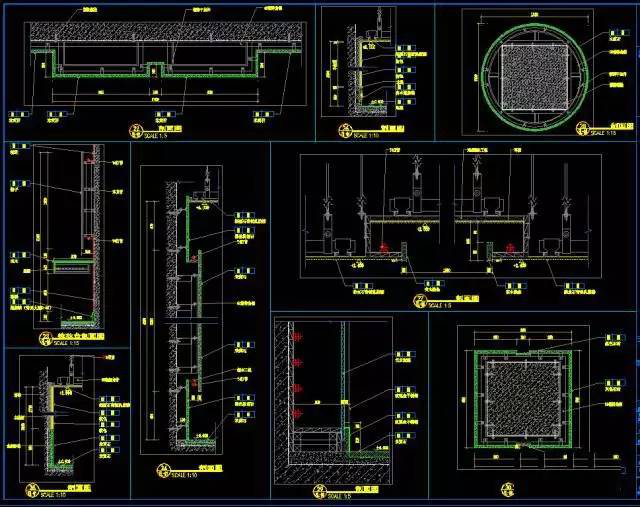

整张图都是剖面
整张图都是剖面
2、节点图：
不同材料过度、交接点的图纸称为节点图。通常比例都很小，常见的部位，同一平面，石材与木头过度的小剖面，就叫节点图，当然也可以叫剖面图。大的剖面图表达不清楚的位置就要在画个节点图，进行放大进一步说清结构做法。这就是节点图。
3、大样图：
大样图就是材料的大样展示图。作用是工厂用来进行加工，常见的大样图有石线、木线。标的很细很清楚那种，

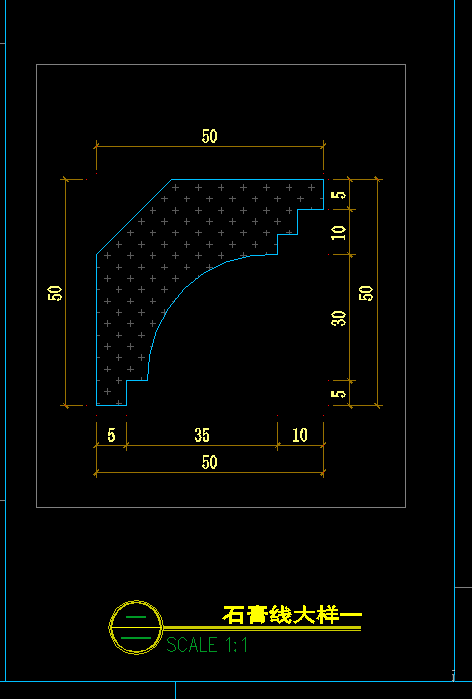

石膏线大样图
木质踢脚线大样图

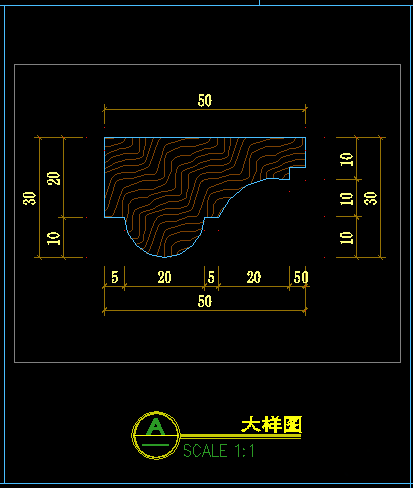

木线大样
4、详图：
在其它类图纸上直接拿出来进行放大，就是详图，放大后看尺寸，看结构。

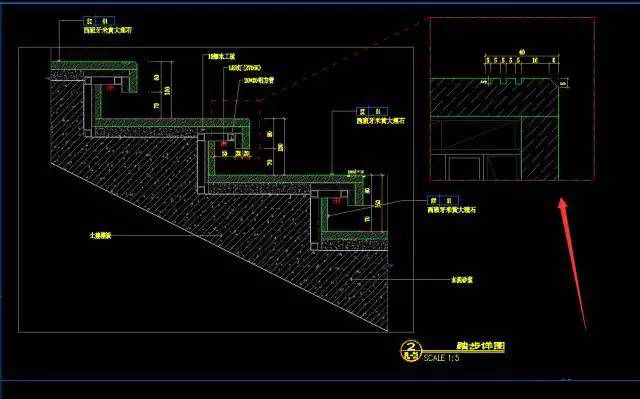

右上角的就是详图
