首先，我们总结一下制图7步：

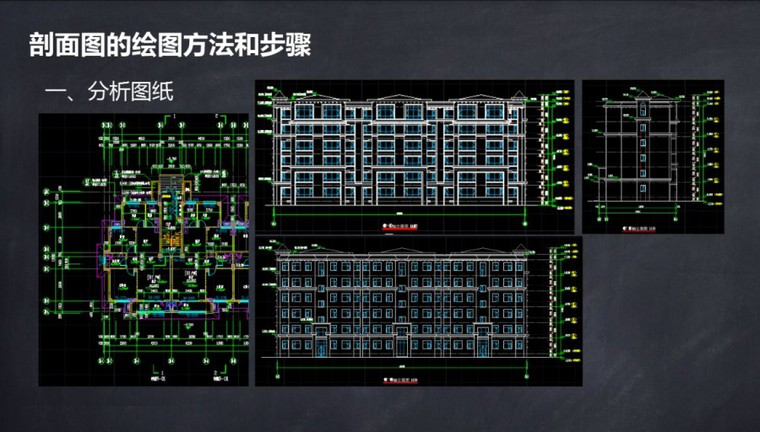

01、分析图纸
剖面图首先要进行分析，分析已知条件和图纸，方便进行体块的拆解，接下来才能开始进入绘制阶段。
02、定位
绘制从定位开始，所有绘制出来的图样，都需要对它们进行定位定样，所以我们需要去寻找一个基座。
03、画轮廓
接下来我们需要绘制一个轮廓，大框架，针对的是结构的梁板柱的基本轮廓
04、建筑构配件
下面我们需要补充建筑构配件，一方面的剖切到建筑的内容，另一方面是我们剖切方向上看到的内容，都需要进行补充绘制。
05、标注索引
这些完成之后，随之而来的是标注索引定位，涉及到标高，标注，尺寸标注，图名，详图索引，文字标注等。
06、完善图纸
图号、图名和目录，图框也要选择合适的比例。
07、图纸自审
最后就是要进行自检，需要考虑图纸的设计是否合理，是否完整清晰，对应其他图纸来说，信息是否相同，尤其需要关注，轴号是否对应，图号和目录是否对应，包括图面上对应的标高，尺寸是否一致，都需要进行详细的自检。
下面，我们展开来讲：

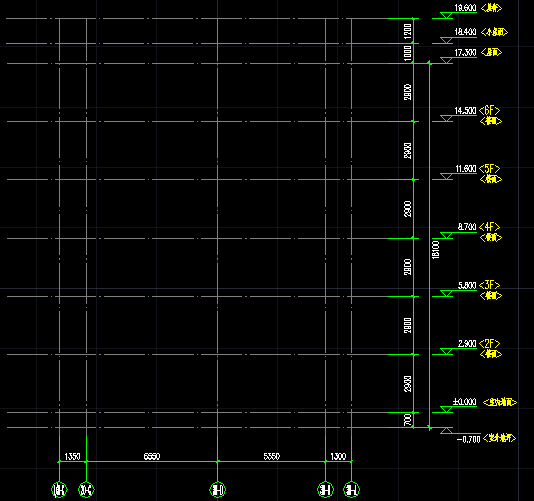

1、首先，我们从方案手上拿到的图纸里面，会有立面、平面、也又简单的剖面图；在你绘制剖面时，是与立面以及平面是相互调整和完善的过程，第一步，我们需要分析下，所剖切的位置具体特征是什么？ 依据图示案例，首先你需要解决的是，室内外空间和竖向交通之间的关系，以及转折剖处，室内空间和阳台内外的关系；出入口和立面对应有一个线脚的处理和门头的设计；这些都是我们绘制剖面图的依据，有些地方是可以直接引用的。封闭阳台的上的线脚处理，以及坡屋面到檐口都是需要认真考虑的，这些同时也是墙身大样的设计基础。 我们需要对剖面图进行基础的定位依据： 1.这个时候我们需要把横向的轴号、轴线表示出来 2.以及主要关键点的控制线表示出来进行定位，包括：竖向楼层线、楼层名楼层标高、室内外高差、楼层高度、建筑总高度，这样也可以对整个剖面有一个大体的范围。
2、分析后图纸

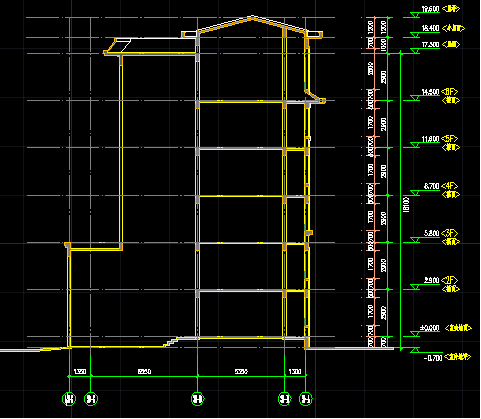

3、接下来就需要把我们剖切到的轮廓画出来
，主要包括：
1.结构体系：梁板柱
2.外墙围护结构
3.分隔墙
我们在这个阶段就需要和结构反馈，大样的合理性：包括檐沟、屋脊、梁、女儿墙的做法.

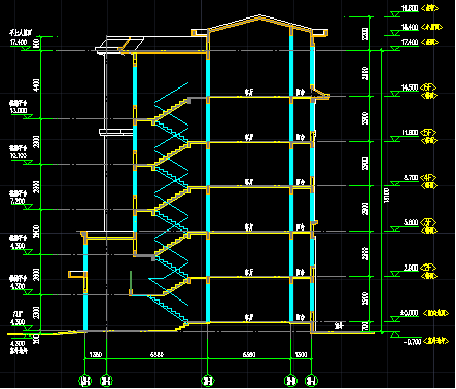

4、之后，我们需要将剖切到的建筑构配件逐项的绘制出来
1、竖向交通：主要考虑交通的合理性和净高的控制，需要依据平面来进行调整
2、阳台：要注意阳台高差和栏杆高度，结合立面造型需要逐项处理
3、门窗：门窗的高度和位置，需要和平面一一对应上
4、雨披：需要对尺寸和标高进行定位定量的标注，通过剖面的表达，我们可以确定梁的做法，然后和结构专业进行配合。
5、门厅：室内外的过度空间及门厅内部的通行空间
6、立面线脚：与主体结构的结合
7、立面看线：剖切方向能够看到的建筑部分，需要逐项的补充在剖面图上

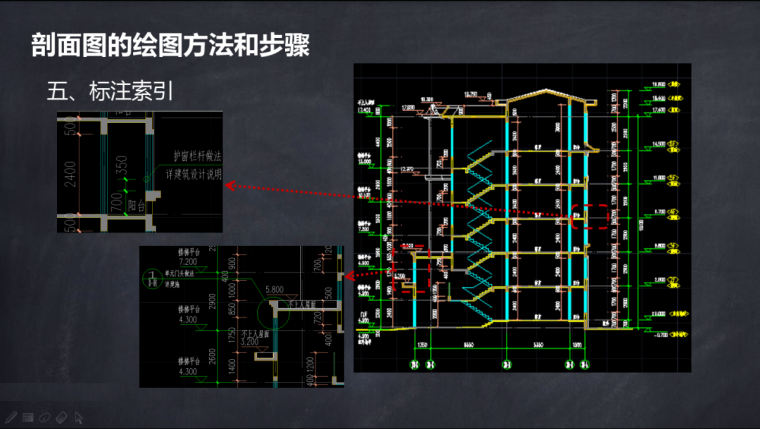

5、随着建筑构配件的表达，我们需要对其中的特殊做法进行标注索引，比如说门头做法，檐沟做法，详见哪一张图纸的哪一幅大样，剖面图纸上，由哪部分内容是不清楚的，我们就需要单独表示出来，这个也是我们施工图的基本原则：表达清晰到位，没有缺项漏项。

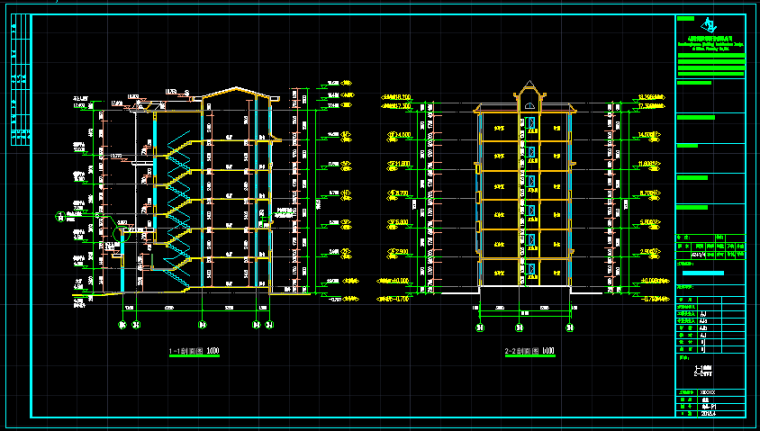

6、所有的都完成之后，是一个完善图纸的过程，我们需要让整个图纸是完整的，包括图号内容和平面图之上的详建施图纸是否一样；图号、图名和目录上的对应关系是否准确；当然我们不要忽略的是，图框也要选择合适的比例。
7、最后，我们要对图纸进行一下自检：
1、首先是图纸完整度，其中包含上一步的全部内容
2、其次是建筑构配件与平面、立面的定位和标注是否一致
3、最后是图名、图框、目录是否一致
我们通过刚才讲所讲的7步法，在设计的过程中可以按照这个流程完整的绘制下来，可以做到心中有数，更好的控制我们的工作进度。
