工程明沟排水节点标准做法!看看牛人是怎么做的!

01

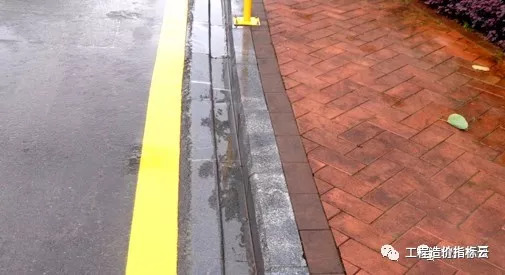

沥青路面明沟做法一

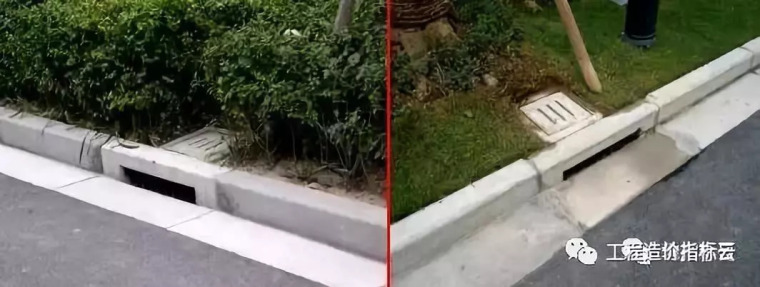

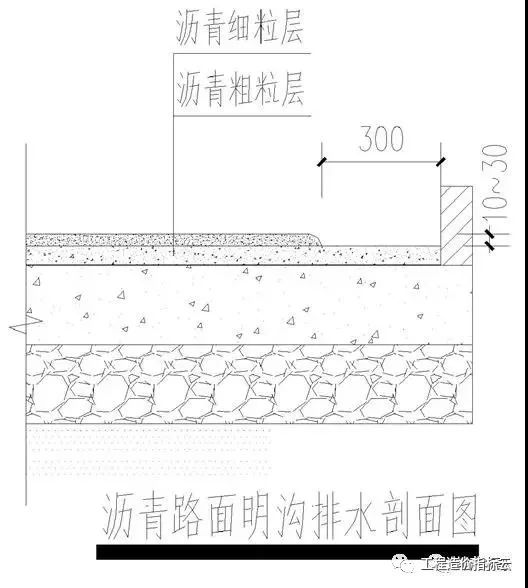

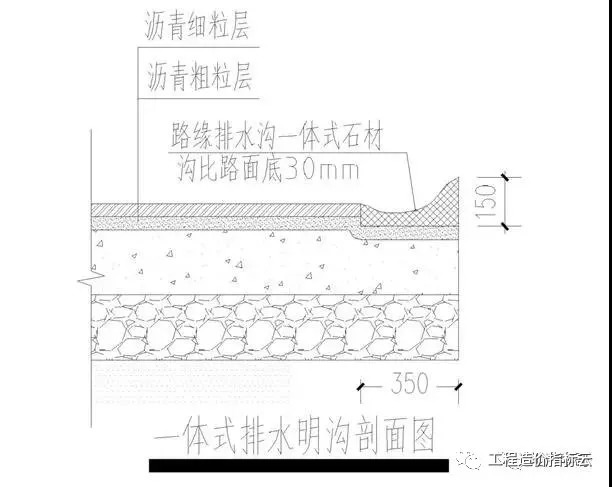

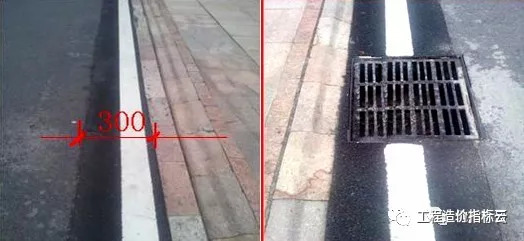

沥青路面靠路缘石处留置明沟排水,宽度300mm,深度30mm;雨篦子30050025

02

沥青路面明沟做法二

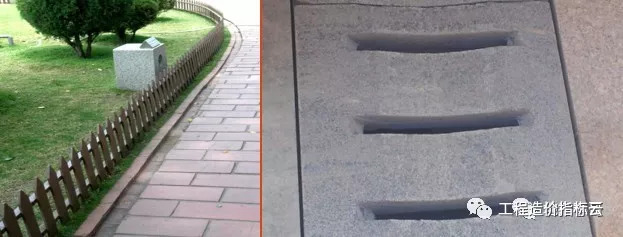

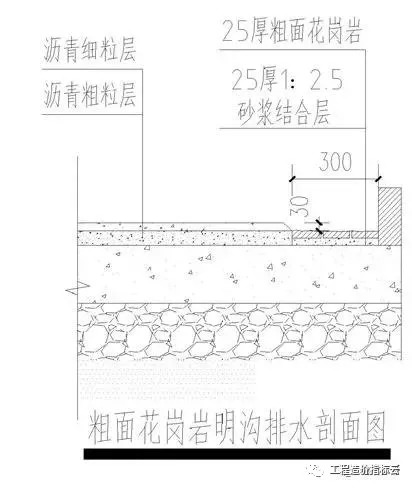

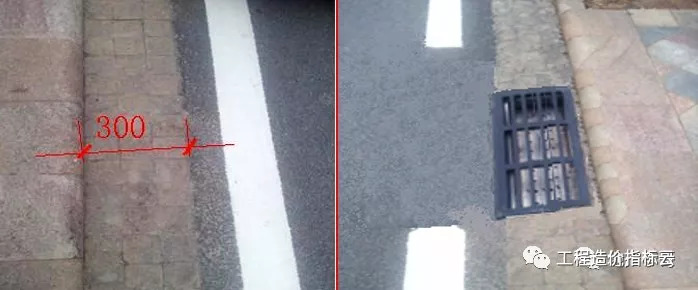

沥青路与路缘石交界处设置300mm宽的100100粗面花岗岩,该部位比沥青路面标高下降30mm形成明沟。

雨篦子30050025,可提高整体路面观感。

03

沥青路面明沟做法三

04

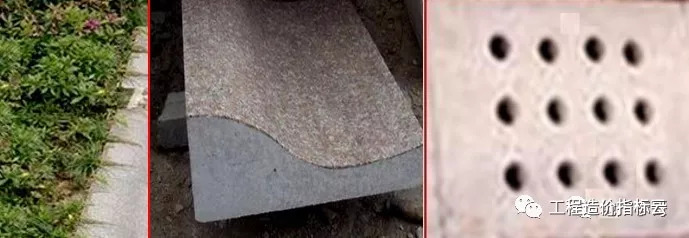

小区路面明沟做法四

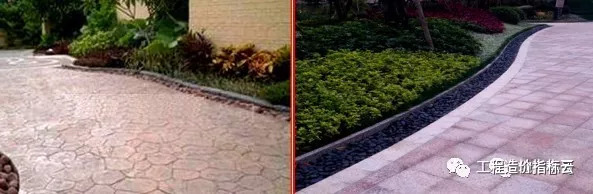

该明沟排水能力较差,拐角较难处理,排水口应适当加密。

05

小区路面明沟做法五

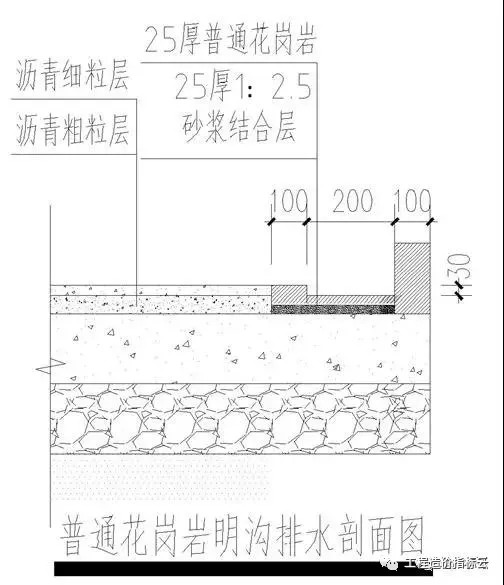

雨篦子25035025

06

小区路面明沟做法六

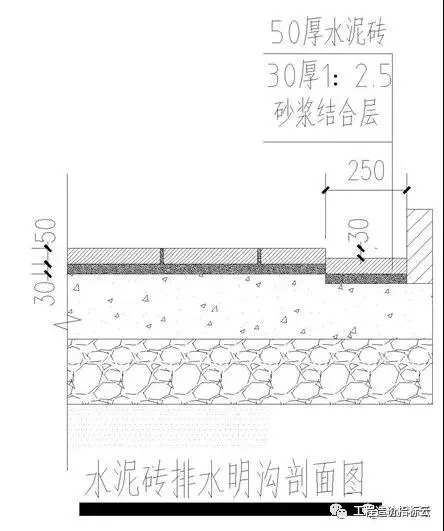

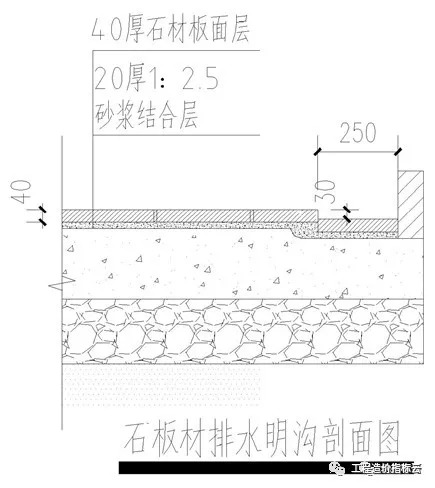

250mm宽普通石板材下降

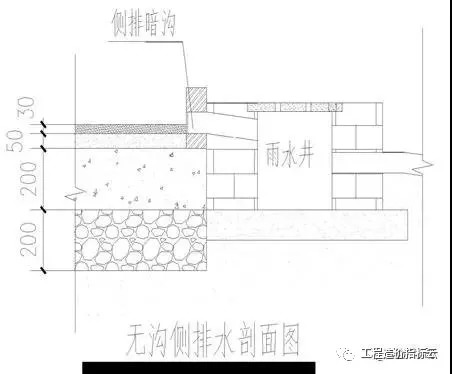

另外,小区路面无沟侧排水做法,该方案雨水井设置于路缘石外侧,道路路面整体观感较好,适用于比较平坦路面;但山地别墅道路坡度大,不利于排水,设计应重点考虑。

排水口50060

排水工程,明沟排水节点标准
